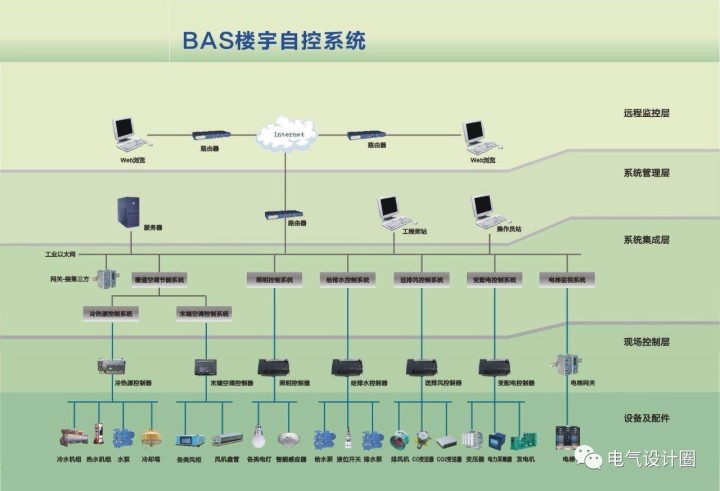

BAS系统全称楼宇设备自控系统（BAS，BuildingAutomation System），是以一台微机为中心，由符合工业标准的网络，对分布于监控现场的区域智能分站(即DDC)进行连接，通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。

楼宇自控系统能够通过对空调、通风等系统的连续性调节，从而精确控制温度，克服人体对环境变化的“适应性”，及时调整设备运行状态，减少了“空转”浪费。通过楼宇自控系统对机电设备的自动化控制和集中管理，极大地减少日常巡视的维护工作量，减少每班工作人员。这样就可大大的节省人力资源。楼宇自控系统能够保证建筑物内机电设备的运行安全，通过对设备有计划的使用、实现设备的最低折旧。通过对设备运行的趋势分析，可以对设备故障进行提前预警。

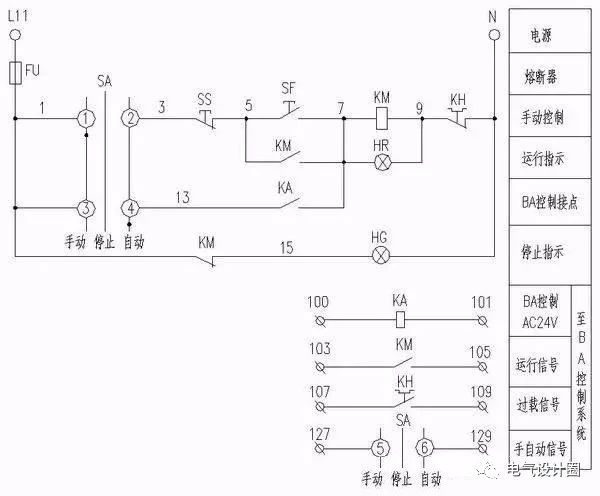

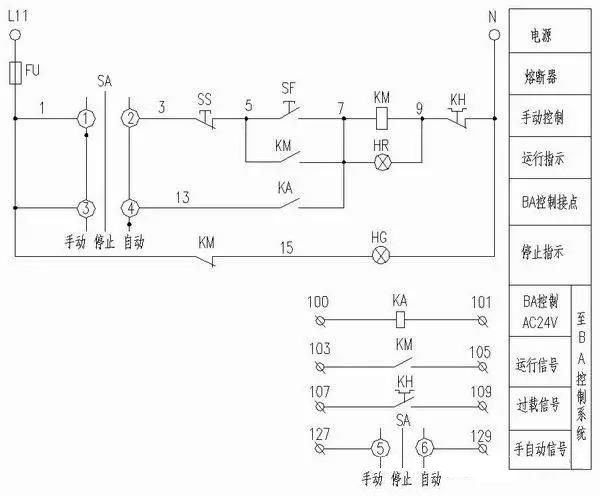

BAS自控要求及方案描述，综合设计了配电箱内BAS的接口，电气图如下：

（1）手/自动状态：在手自动转换开关触点上增加辅助触点，把辅助的常开触点（无源干接点）引至接线端子作为BA接口的手/自动状态点。

（2）运行状态：在接触器上取一对常开的无源触点引至接线端子作为BA接口的运行状态点。

（3）故障信号：在热继电器上取一对常开的无源触点引至接线端子作为BA接口的故障报警点（过载信号）。

（4）BA启停控制点：BAS发出的启停接点为有源AC24V电源信号，配电箱中配置AC24V中间继电器作为启动元件。
