BAS系统概述2

（6）BAS系统接口
以下为硬线接口和通讯接口示意图：
☆硬线接口举例（照明系统）
◆照明系统分界图

☆物理接口说明

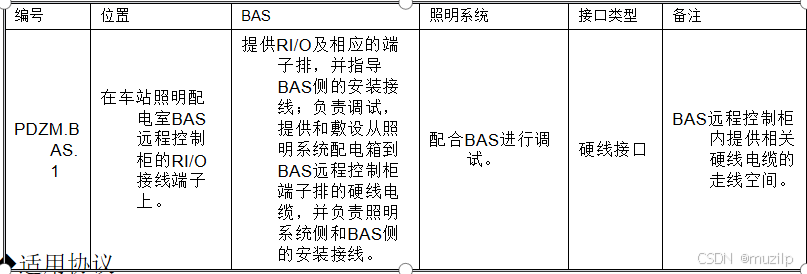

表1- 7BAS与照明物理接口

☆通讯接口举例（冷水机组）
◆冷水机组接口分界图

◆物理接口说明

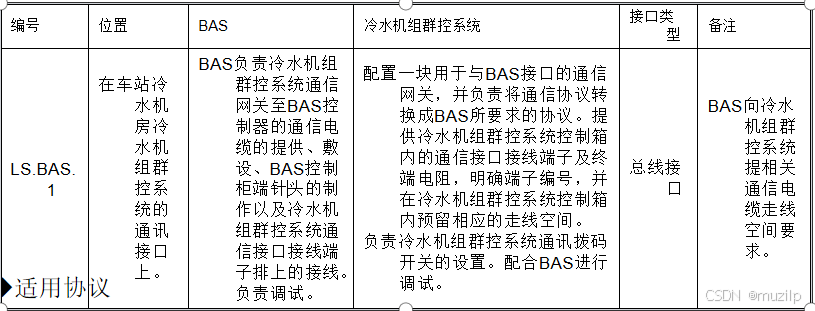

表1- 8 BAS与冷水机组物理接口说明

（7）传感器传感器是BAS子系统的重要设备，是直接影响环境控制质量的末端装置。传感器的灵敏度、精度、可靠性和耐用性决定了BAS子系统的控制和调节质量，本方案选用的传感器均是性能优良、可靠稳定的、并是业内知名的产品。
（8）PLC现场总线（AB）
车站BAS系统现场级网络结构采用冗余双总线的总线式网络，传输介质为现场总线电缆一般采用标准的RG-6四重屏蔽的低损耗同轴电缆。
现场总线是以同轴电缆为传输介质的ControlNet网络。
ControlNet是实时的控制层网络，在单一物
