文章信息

1

论文标题：

热电联供试验台

Test Beds for Combined Electric and Heat Systems

作者信息：

Xin Qin, Xinwei Shen, Qinglai Guo, Hongbin Sun

通讯作者：Hongbin Sun (qinxin_thu@outlook.com)

原文链接：

http://enerarxiv.org/page/thesis.html?id=1949

论文简介

2

文章亮点

1. 介绍了实际热电联产系统工业园区试验台和城市级试验台

2. 通过对现有测试系统的改造，提出了一种针对特定仿真需求的改造策略

3. 用PF和ED计算结果对给定的基准进行了验证

摘要

试验台是分析潮流和经济调度的重要手段。本文以某工业园区和某城市热电联产系统为例，介绍了两种开源测试平台。然后提出了一种改进的试验台，并根据具体的研究要求，讨论了如何对现有试验台进行改进。最后给出了上述试验台的仿真结果。研究人员可以使用本文中的试验台或使用本文中的方法和数据生成其特定的试验台用于PF和ED研究。

ABSTRACT

Test beds are important in analyzing the power flow (PF) and the economic dispatch (ED). In this paper, two open-source test beds are presented based on practical combined heat and power systems in an industrial park and a city. Then we present a modified test bed and discuss how to modify existing test beds according to specific research demands. The simulation results of the above test beds are presented in case studies. Researchers can use the test beds in this paper or generating their specific test beds using the methodology and data in this paper for the PF and ED research.

Keywords

Test bed

combined heat and power system

integrated energy system

power flow

economic dispatch

文章附图

3

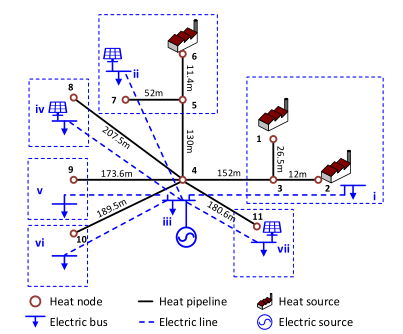

Fig. 1. Topology of industrial park test bed.

该文基于我国某个工业园区的热电联产系统试验台展开研究。如图1所示，工业园区级试验台有7条总线的电源系统和11个节点的加热系统。工业园区占地面积约4610平方米，有4个能源和3个屋顶PVs。在PF分析中，电力系统的空闲节点是连接到主电网的电力母线3，而供热系统的空闲节点是热节点1。

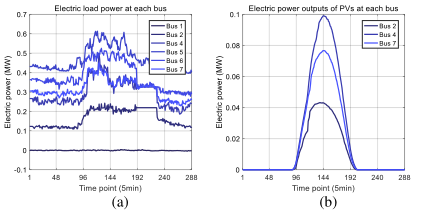

Fig. 2. The (a) electric load and (b) load-side PV outputs in industrial park test bed.

负荷数据基于综合能源管理系统2019年12月12日的实时测量数据[44]。这里我们选取了几个有代表性的电、热负荷，具体数据见[47]。图2(a)和(b)分别显示了代表性的电力负荷和光伏发电输出。电力负载功率表示有功功率，总线1-3的功率因数设置为0.95，总线4-7的功率因数设置为0.8。

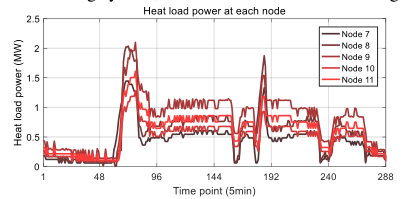

Fig. 3. The heat load in industrial park test bed.

在供暖系统中，热负荷如图3所示。

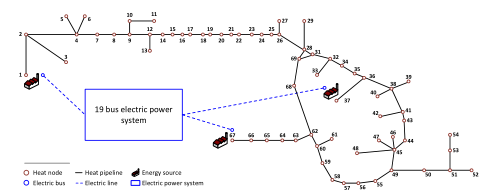

Fig. 4. Structure of the city level test bed.

图4展示了本案例的结构。

电力系统19路公交车电力系统是由城市原有的319路公交车电力系统改造而来的输电级系统[6]。两种电力系统的区别总结如下：1)原电力系统包括230-525kV输电网和1-66KV配电网。原电力系统由于电压等级不同、拓扑结构复杂、参数缺乏等原因，极难进行PF分析。2) 本节改造后的电力系统是在原电力系统的基础上，选择了230kV主输电网的一部分。本节中修改后的电力系统和文献[6]中的原始电力系统的总结在表VI中进行了比较，其中基本功率均为100 MVA。

本案例改造的动机包括：1)在[30]中的试验台聚合了不同的用电用户，未能对每个用户的行为进行建模并计算出准确的潮流；2)试验台[30]没有多个时间段的日负荷数据，不能用于日常的PF或ED分析。同时，由于研究人员的特殊需求，本文还讨论了基于现有拓扑结构和数据的试验台修改策略。

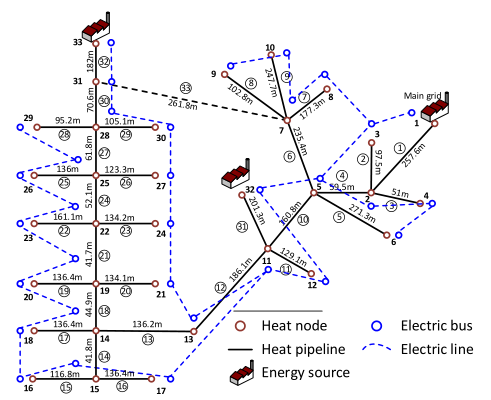

如图6所示，改造后的Barry岛试验台有33节点的电力系统和33节点的加热系统。表十二电力系统参数与改造前比较。

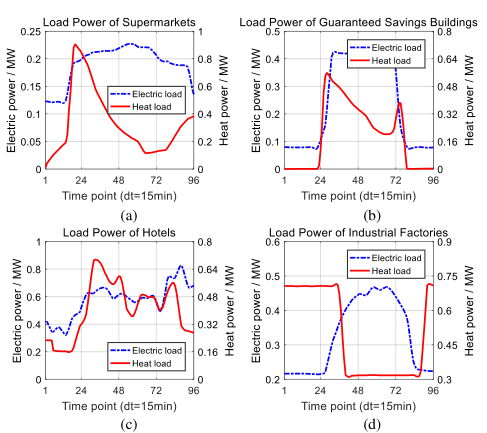

Fig. 7. Four types of typical load: (a) supermarket (b) guaranteed savings building (c) hotel and (d) industrial factory.

电力和热负荷数据来自劳伦斯伯克利国家实验室(LBNL)[39]在随机噪声下对4种典型建筑物的实时测量。[39]中负荷数据的负荷水平为每个用户0.1mw，与[30]中的原始负荷水平相同。四种类型的电负荷和热负荷如图7所示。

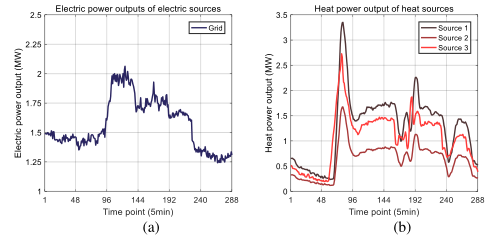

Fig. 8. The (a) electric power output and (b) heat power output of different energy sources in ED analysis of industrial park test bed

这里我们以修改后的Barry岛的修改过程为例，说明基于现有拓扑结构和数据修改试验台的过程。我们改造的要求是：1)试验台的拓扑结构基于Barry岛供热系统；2)每个节点同时消耗电能和热量，用电负荷小于1MW。基于以上要求，具体试验台的生成过程如下：。确定系统级别和规模：测试用例已在Barry岛规模(约3km×3km)下确定，其中电力系统处于配电级别。2选择合适的依据：供热管网是给定的32节点Barry岛供热管网[30][37]。电力网络基于ieee33总线配电系统。三。修改了电力系统和供热系统的拓扑结构和参数：首先，由于热网比电网少一个节点，所以我们通过给一个负荷节点来修改热网。其次，我们在33总线系统中添加两个发电机。因此，电力系统和供热系统都有33个节点和3台发电机。第三，考虑到33节点配电系统规模比Barry岛大，线路阻抗为原线路阻抗的1/3。4负荷匹配：由于电负荷和热负荷在热电联产系统中是有关系的，所以我们利用LBNL[39]的实际数据，在随机噪声的情况下进行电负荷和热负荷的匹配。经过以上四个步骤，如图6所示，以南威尔士Barry岛的实际供热系统和IEEE认可的电力系统为基础，完成了33节点供热系统和33节点电源系统的改进试验台。通过案例分析进一步验证了该测试系统的有效性。选取了工业园区级、城市级和Barry岛三个案例进行研究，接下来重点介绍Barry岛部分。

利用24小时数据对第四节修正后的Barry岛进行了模拟。这里备用管道33未投入使用。

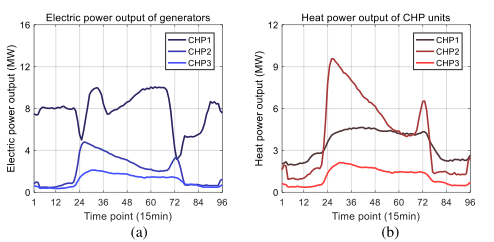

Fig. 20. The (a) electric power output and (b) heat power output of different energy sources in ED analysis of modified Barry Island test bed.

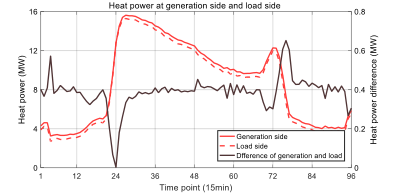

Fig. 21. The difference of heat power between generation side and load side in ED analysis of modified Barry Island test bed.

ED分析：优化问题经过ED计算得到全局最优解，其中发电机的电功率和热功率输出如图20所示。发电侧和负荷侧之间的热功率差如图21所示，功率差曲线上24点(t=6:00)附近有一个山谷，80点(t=20:00)附近有一个峰值。峰谷值是长期动态传热过程的结果，利用热管的蓄热能力来补偿6:00快速增加的热负荷，储存18:00时产生的多余热量。

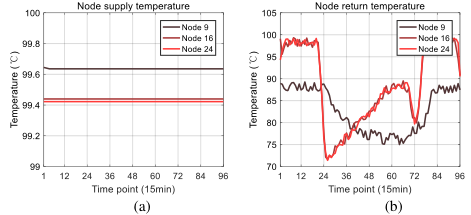

Fig. 22. The node (a) supply temperature and (b) return temperature in ED analysis o of modified Barry Island test bed.

代表节点的节点供给和返回温度如图22所示。注意到ED分析中的质量流量是一个给定值(所有负载节点为5kg/s)，而不是决策变量。由于质量流量固定，图22(b)中的节点回流温度发生变化以满足热负荷，这与工业园区案例的结果类似。

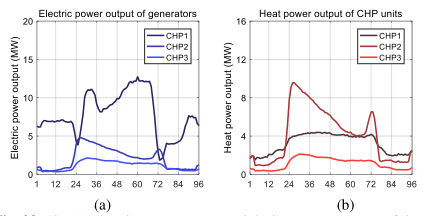

Fig. 23. The (a) electric power output and (b) heat power output of the CHP units in PF analysis of modified Barry Island test bed.

PF分析：在此，我们模拟了96点时间相关PF在改良Barry岛试验台热电联产系统中的应用。PF计算设置与工业园区测试用例中的设置类似。基于给定的数据，PF计算在所有时间点收敛。如图23(a)和(b)所示，在PF分析中，松弛节点的电功率输出和热功率输出曲线相似，由于交流功率流模型和可变质量流量控制，但与ED分析结果略有不同。

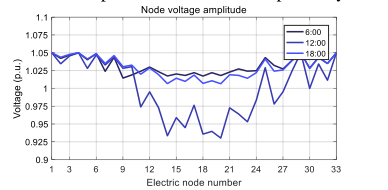

Fig. 24. The bus voltage amplitude in PF analysis

图24显示了8:00、12:00和18:00电力系统的母线电压。当负荷需求在12:00(t=48)时，端部母线的电压降较低。与城市级测试案例相比，由于电力系统规模和阻抗较小，母线电压降较低。

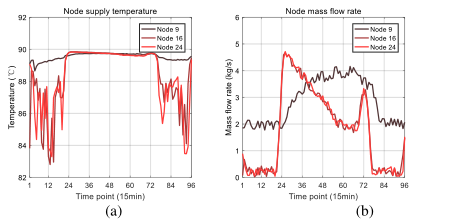

Fig. 25. The node (a) supply temperature and (b) mass flow rate in PF analysis of modified Barry Island test bed.

图25显示了供热系统中的节点供热温度和质量流量，其中节点供热温度和质量流量都会发生变化，以满足负荷热需求。

作者介绍

4

孙宏斌，男，1969年10月生。清华大学电机工程与应用电子技术系教授，博士生导师；清华大学教务处副处长，清华大学创新创业教育协调委员会召集人；中国高校创新创业教育联盟秘书长、中国高校创新创业教育研究中心常务副主任；获2018年度国家科学技术进步奖一等奖(通用项目)。研究领域为：电力系统运行与控制，电力系统调度自动化和电力系统信息理论。

小编按

5

关于热电联产系统的试验台，以往的研究存在一下不足：

1. 规模小，无法反应实际系统，不足以验证考虑回路和多能源的PF/ED方法

2. 采用特定拓扑或数据，在其他问题中难以重用，存在不实用、不完整的问题

3. 一些试验台拓扑结构和负载数据不是开源的。该文考虑到了目前研究中的这些问题，为研究人员提出了2种用于热电联产系统的开源试验台基准，并对现有测试平台进行改进，给出了另一个开源测试平台，并讨论了针对特定需求修改测试平台的方法，对热电联产系统的进一步研究具有重要意义。
