工欲善其事，必先利其器，再好的设计也需要足够的技术支持进行表达，BIM作为建筑设计的趋势，更加高效且规范。ArchCAD作为BIM建模的解决方案，在创建异形建筑体量时却较为麻烦，而教程又十分缺失

在进行方案设计的过程中，经过摸索得到了一个可行的异形屋顶建模思路，且针对ArchCAD复杂曲面屋顶难以创建的问题找到了一个可行的方案，这里仅以个人已知的方法进行创建，或许很笨拙，但是可以使用，以弥补当下ArchCAD教程不足，资源不足的空缺

此文仅供各位尝试使用BIM建模的朋友参考，不具有指导作用，亦为闲时的一个小分享，希望可以大家有多帮助

若有更优解决方案还请大家提供分享！此处仅为一个粗糙的教程

---

• 所需软件：

▲Rhino、Revit、ArchCAD

• 大体思路：可分为三个阶段

▲依靠Rhino强大方便的曲面建模能力，完成体量的曲面建模

▲导入Revit，利用Revit对曲面赋予屋顶的属性，转换为可以被ArchCAD可以使用的格式

▲将模型置入ArchCAD，并且完成建模

---

Rhion阶段

1）完成方案中的曲面建模，仅完成曲面不赋予厚度。

需要有Rhino建模基础，Rhino是方案设计的利器，或许没有SU好上手，但是经过学习后，结合Grasshopper可以迅速完成大量复杂体块的建模，事半功倍，且能够表达出更多大家的设计构想

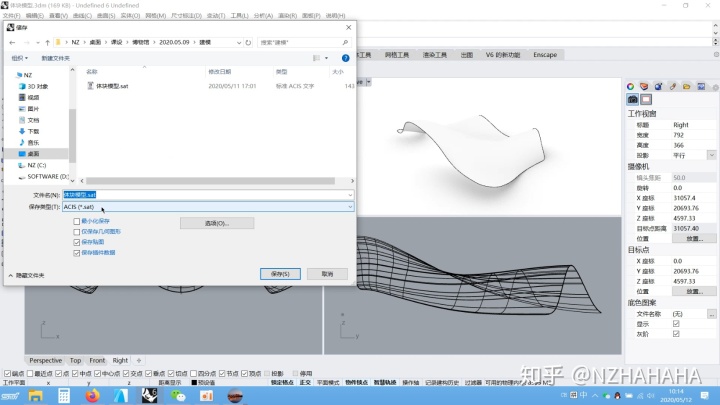

2）完成建模后将模型以【.sta】格式进行另存导出

---

Revit阶段

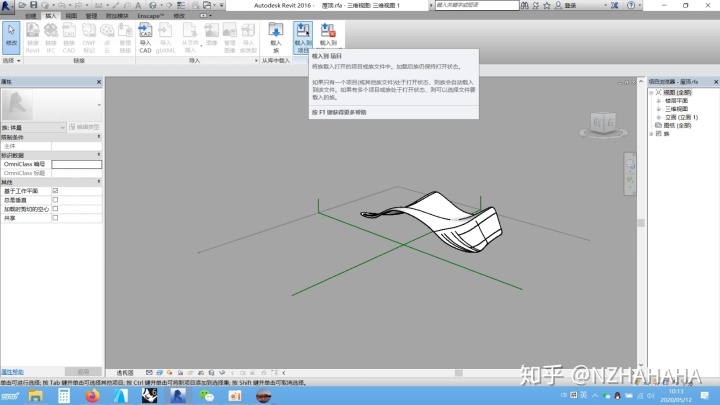

1）新建概念体量，在【插入】 选项卡中选择【导入CAD】，导入刚刚的【.sat】文件，然后保存并【载入到项目】

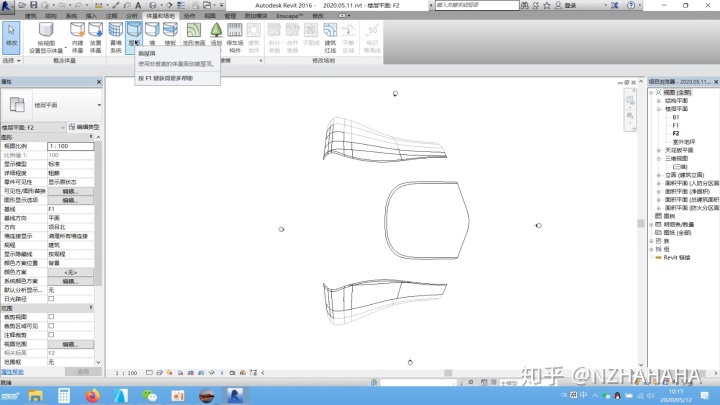

2）于Revit项目中选择【体量与场地】选项卡，选择【屋顶】工具

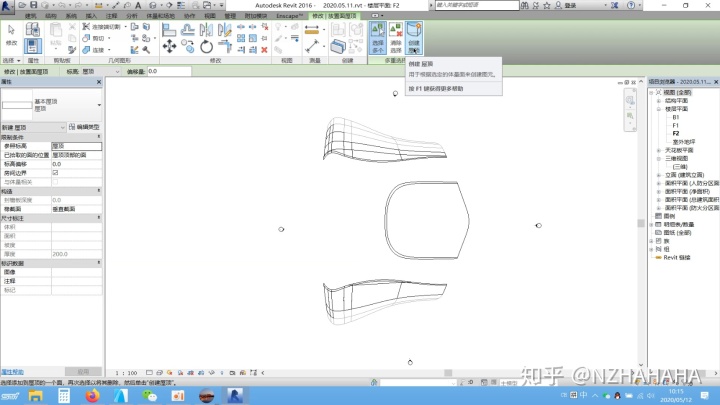

3）点击【选择多个】，选择需要转换为屋顶的曲面，选择【创建屋顶】

若选择多个曲面进行创建显示“无法创建屋顶”，则逐个曲面进行选择并创建，若仍有个别曲面无法完成创建，则在左侧属性栏中【已拾取的面的位置】一项选择“屋顶底部的面”，多次尝试即可

4）将创建完毕的异形屋顶以【.dwg】的格式另存导出

---

ArchCAD阶段

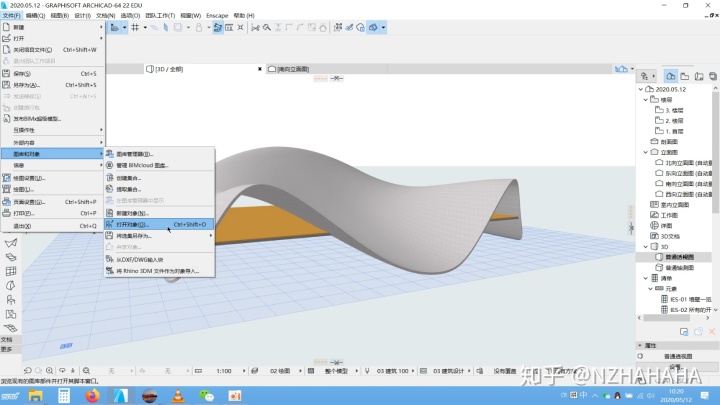

1）选择【文件】—【图库和对象】—【打开对象】

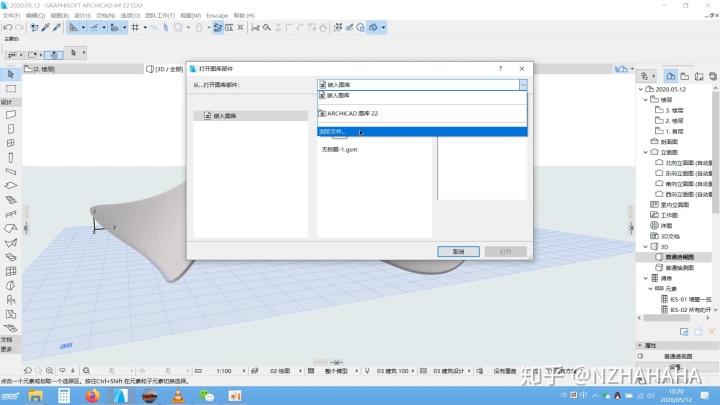

2）选取【浏览文件】

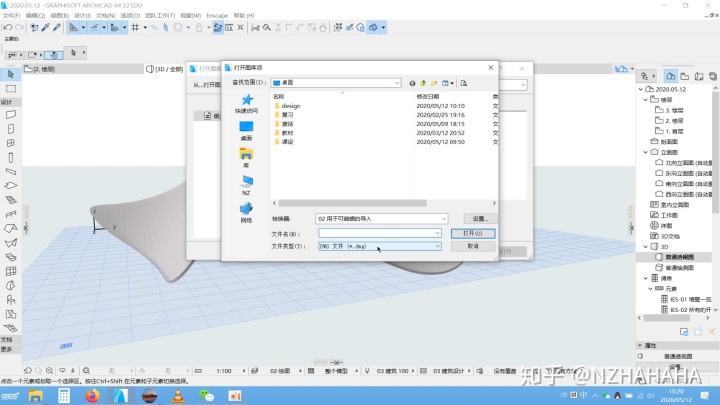

3）导入刚刚的【.dwg】文件

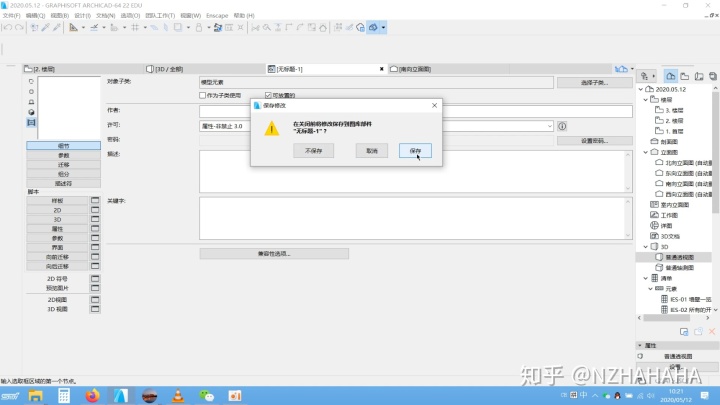

4）进入如下的视窗中，在【许可】一栏设置任意许可，关闭视窗，弹出对话框，选择【保存】

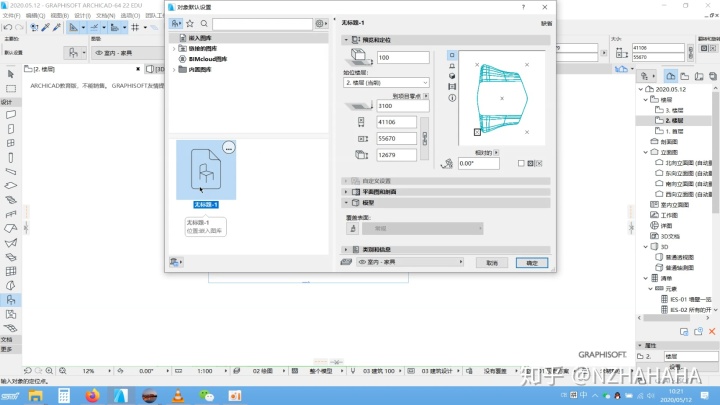

5）返回绘图窗口，双击左侧【对象】工具，在【嵌入图库】中选择刚刚置入的模型，并放置，至此，便已经将体块的建立完成了

---

补充：ArchCAD中如何使梁、板、墙、柱被“对象”体块切割

由于ArchCAD的特点，于软件内创建的屋顶及壳体可以使用类似于Revit中的“墙齐屋顶”功能，而外部导入图库中的模型，由于是“对象”，而不能使用此功能，即便对齐进行分解，分解为“变形体”也依旧不能使用此功能（据目前对软件的了解，梁、板、墙、柱、对象等均可以分解为变形体，而变形体无法改编为其它构件）

这里需要注意，我们创建的曲面体块虽然可以赋予其屋顶的属性或图层，但无法改变其仍然是“对象”这个构建，而梁、板、墙、柱、屋顶、壳体等等构件均需要直接在软件内绘制才行

若想使创建的楼板、墙体、柱子被刚刚置入的曲面模型切割，则需要使用ArchCAD的【实体元素操作】功能

此处以楼板的切割为例，操作如下：

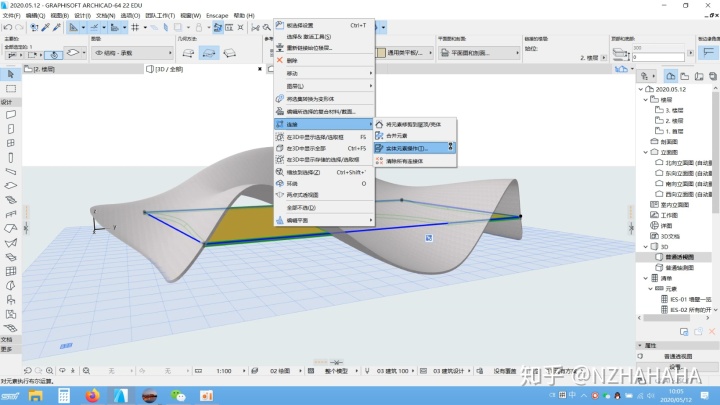

1）绘制好大体接近于当前楼层体块轮廓的楼板，选中楼板点击右键，选择【连接】—【实体元素操作】

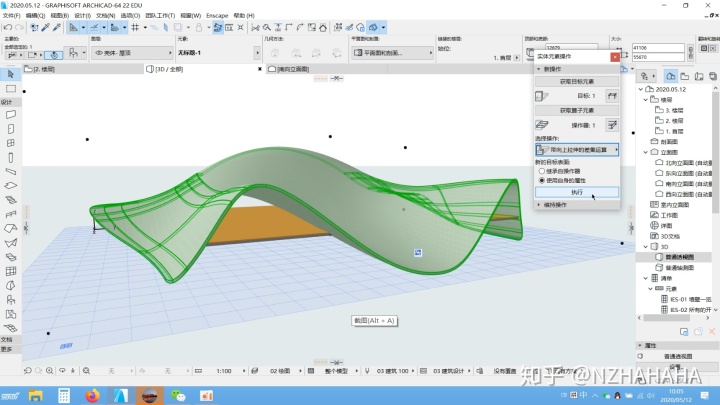

2）出现【实体元素操作】工具后，选中楼板，选择【获取目标元素】，按钮下方目标将会变为1，然后选中“对象”体块，选择【获取算子元素】，按钮下方目标也变为1后将【选择操作】更改为【带向上拉伸的差集运算】，最后选择【执行】，楼板便完成了切割

---

至此便完成了异形体量的创建，并实现了梁板墙柱的切割，过程较为简陋，但是也能够达到建模的目标，也非常诚恳的希望大家能够提供更优秀便捷的方法，感谢！
