此前，以iPhone为代表的智能手机，大多数以金属后盖为主，只有少数使用玻璃和树脂等材料的，但是从iPhoneX开始，各家似乎又重新用回了玻璃作为机身材料。今年发布的机器除了红魔和黑鲨两个游戏手机之外，几乎全都是玻璃材质。

其实比起轻薄的金属来说，玻璃后盖无论是重量还是厚度都不占优势，而且还易碎。除了美观之外，手机后壳换玻璃，其实是为5G时代最好的铺垫。

从iPhone看终端天线变革：无线通信技术和外观设计驱动终端天线变革

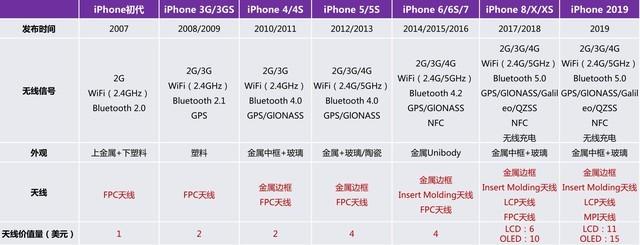

无线通信技术和外观设计驱动终端天线变革，兄弟们，看图吧。

从iPhone看终端天线变革：iPhone 3G/3GS，FPC天线是主流

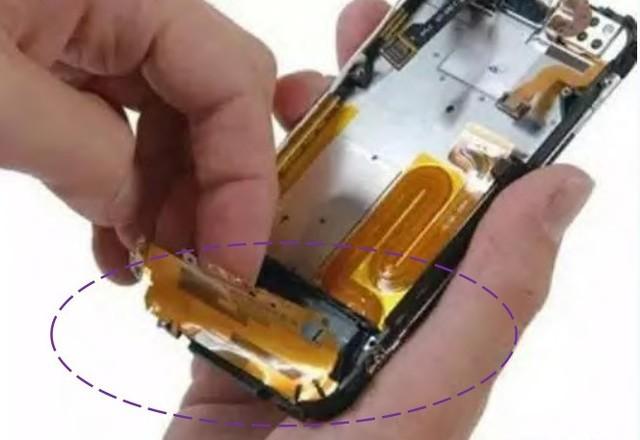

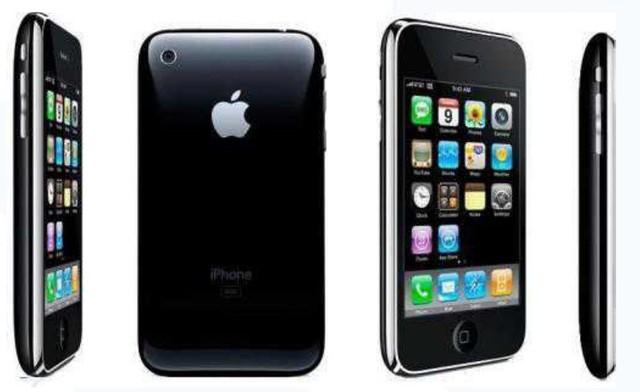

iPhone 初代/3G/3GS(2007~2009)：从2007年第一代iPhone到2009年iPhone 3GS，苹果一直采用的是内置的FPC天线，这也影响了iPhone的外观设计，初代iPhone外壳上半部分是金属、下半部分是塑料，3G/3GS增加了对3G网络的支持，为确保无线信号稳定传输，两者也都采用了塑料外壳；这一时期iPhone天线的主要供应商是安费诺、Molex和泰科。

从iPhone看终端天线变革：iPhone 4/5，金属边框+FPC天线成为主流

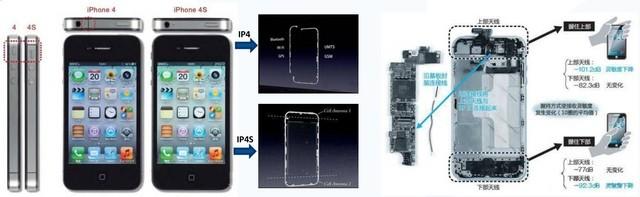

iPhone 4/4s/5/5s(2010~2013)：iPhone 4首次采用了金属边框作为天线，但iPhone 4的两段式边框设计导致天线易短路，引发了“天线门”事件，iPhone 4S开始改为三段式设计，1T2R的上下天线设计大幅提高了信号的稳定度，iPhone 5/5S延续了iPhone 4S的三段式边框天线设计，内部天线仍以FPC为主；这一时期，iPhone天线的主要供应商仍是安费诺、Molex和泰科。

从iPhone看终端天线变革：iPhone 6/7，金属边框+Insert Molding+FPC天线为主流

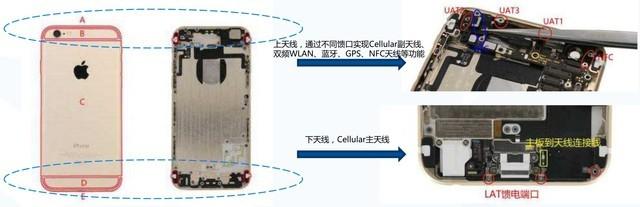

iPhone 6/6S/7(2014~2016)：iPhone 6/6S/7采用的是unibody全金属外观，为解决金属带来的电磁屏蔽问题，采用了塑料条填充实现三段式设计，A/E分别为上下天线，BCD为接地部分，并引入了Insert Molding天线，这一阶段苹果的天线主要由金属边框、Insert Molding天线和FPC天线构成，主要供应商包括安费诺、信维通信、Molex。

从iPhone看终端天线变革：iPhone X/XS，开始导入LCP天线

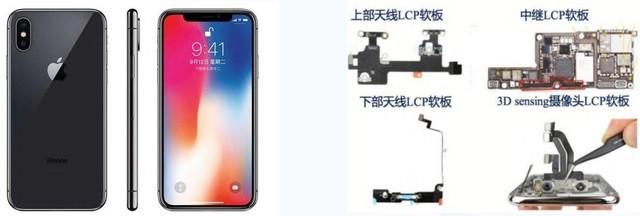

iPhone X/XS(2017~2018)：iPhone X/XS外观采用了金属中框+玻璃机壳，延续了三段式的金属中框作为Cellular主副天线的设计，同时也导入了LCP(液晶聚合物)材料作为WIFI天线以及高速传输线，LCP能够大幅提升高频高速性能并减小占用空间，后续新机型有望采用更多LCP天线，这一阶段，iPhone天线的主要供应商是立讯精密和安费诺。

5G终端天线变革：对天线、净空区设计要求更高

从几代iPhone的天线设计可以看出，虽然设备的信号带宽越来越大，速度也越来越快。但是对于手机天线设计也越来越高，想要尽量保证手机通信的高质量，就务必要降低金属对天线的干扰。这也是为什么iPhone又重新用回玻璃后盖的一项重要原因。当然，还有一部分原因是苹果想要做无线充电功能。

所以为了让手机信号更好，选择使用玻璃后盖能够更好的减少金属对信号的干扰，而不仅仅是好看这么简单。所以为啥这两年手机都是玻璃的你就懂了，这是为了5G做准备呢。
