安装前注意事项：

1，确保关闭所有正在运行的NX软件。

2，如果是Win7 以上系统， 请不要把安装程序放在桌面上或者C

盘下运行，请放置其他盘下运行，否则安装可能会不成功。

安装步骤：

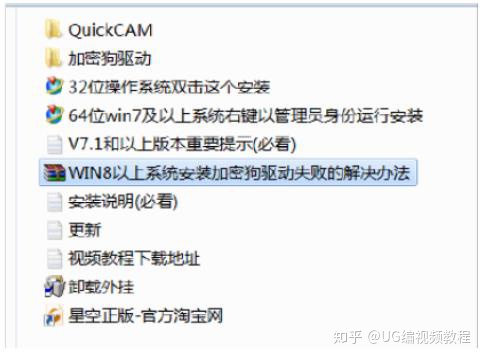

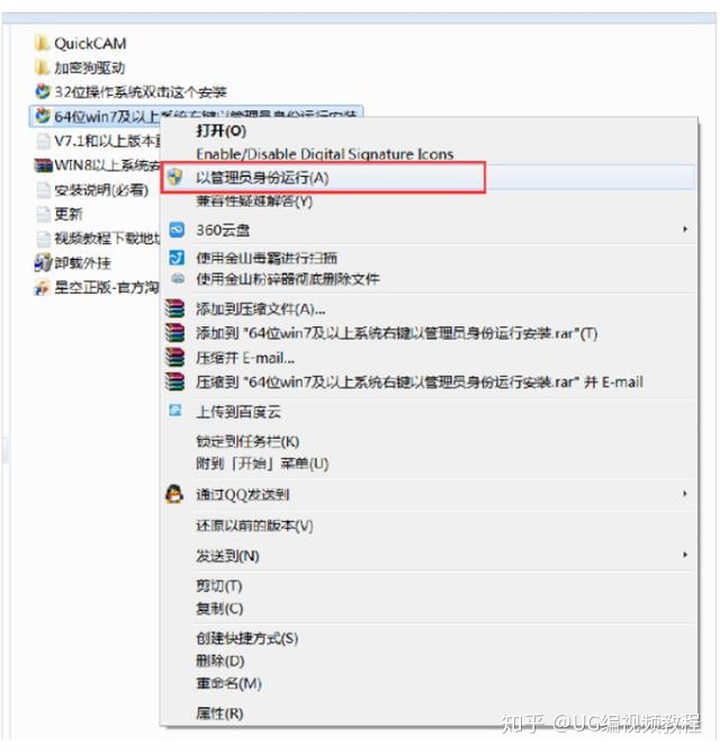

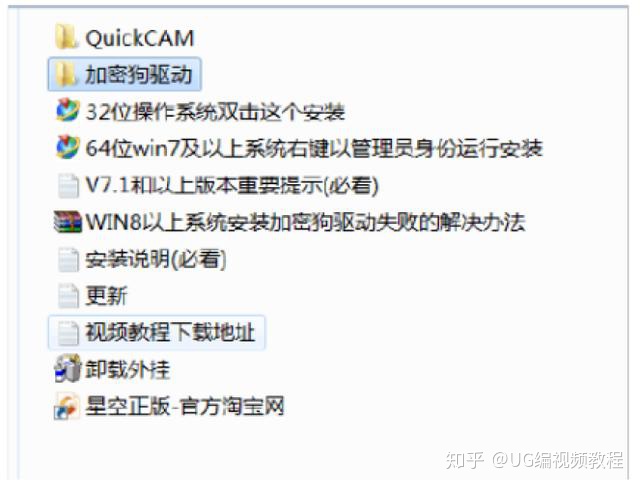

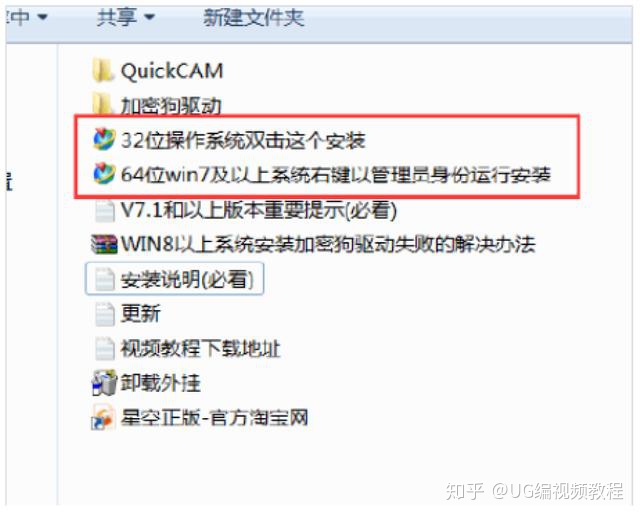

1， 根据电脑操作系统选择双击运行安装包内“ 32 位操作系统

双击这个安装.exe”或者“ 64 位win7 以上系统双击这个安

装.exe”，如果是Win7 或者以上系统请以管理员方式运行。

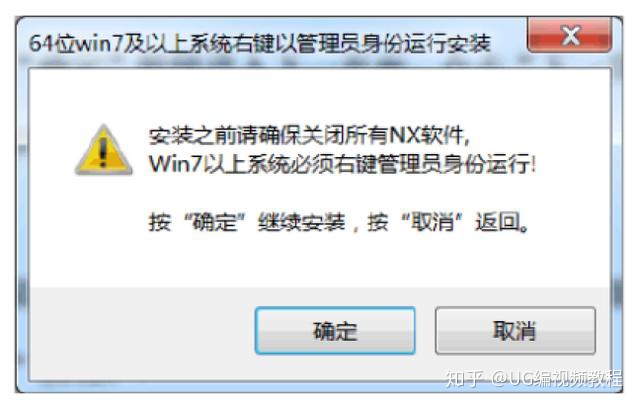

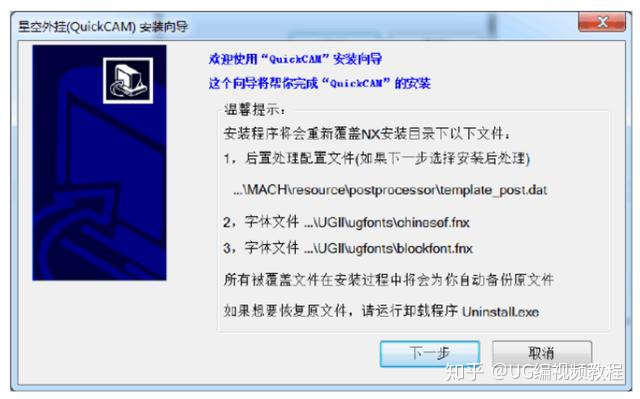

2， 点击“确定”按钮进入下一页面，点击“下一步”按钮进入

下一页面，

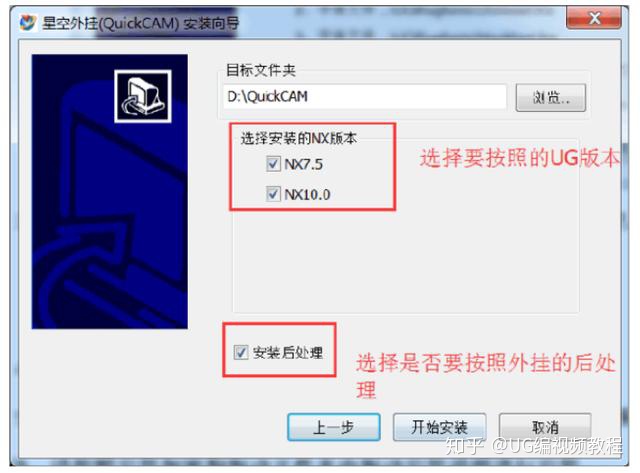

3， 选择安装路径和你安装的NX 版本，选择是否安装后处理，

点击“开始安装”按钮。

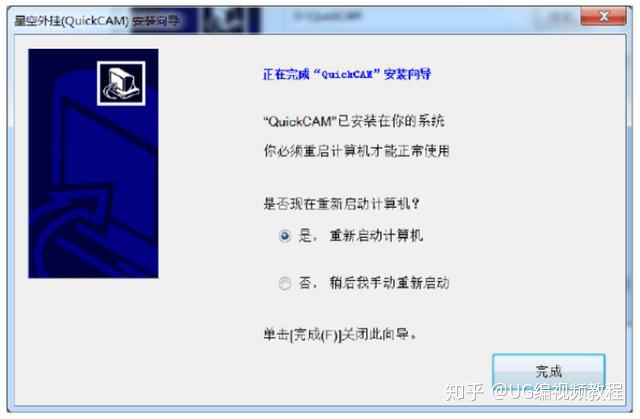

4， 点击“完成”按钮，

5， 重启电脑。

6， 如果正版用户(试用用户请忽略此项)首次使用请先安装加

密狗驱动，安装方法如下:

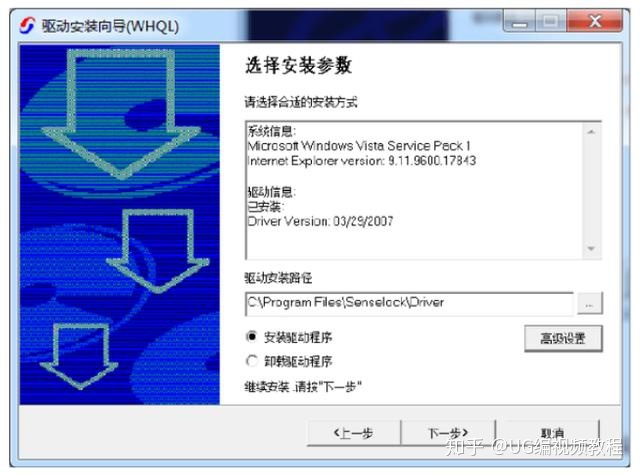

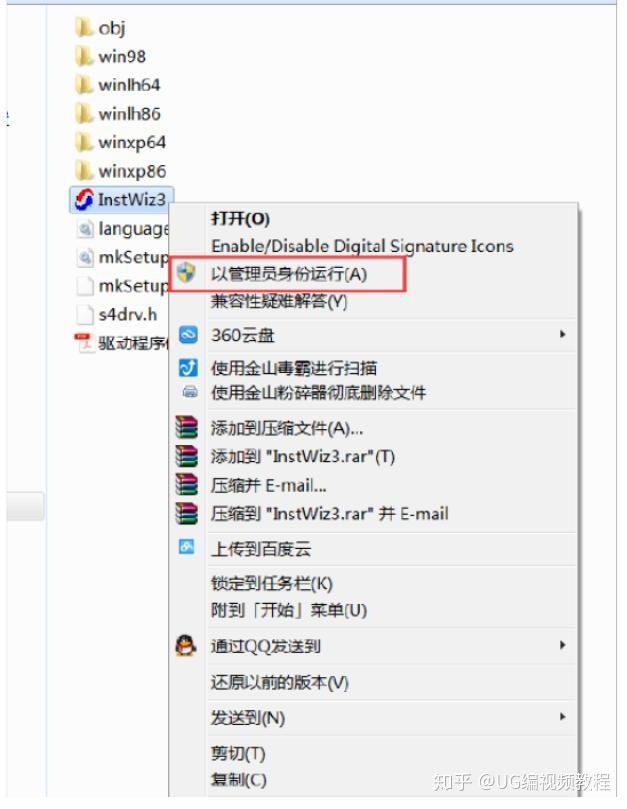

1） 先不要插上加密狗，打开加密狗驱动文件夹，双击

InstWiz3.exe 启动安装， WIN7 以上系统右键以管理员

身份运行。

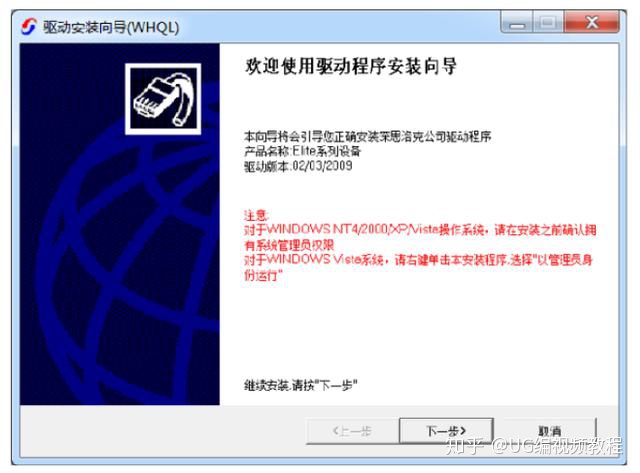

2） 点击下一步

本教程是带大家学习并熟练掌握UG编程，如需更多教程请联系西瓜Q993315133、微信ug6667或Q群699197696，欢迎大家加群大家一起学习交流!

3） 点击下一步

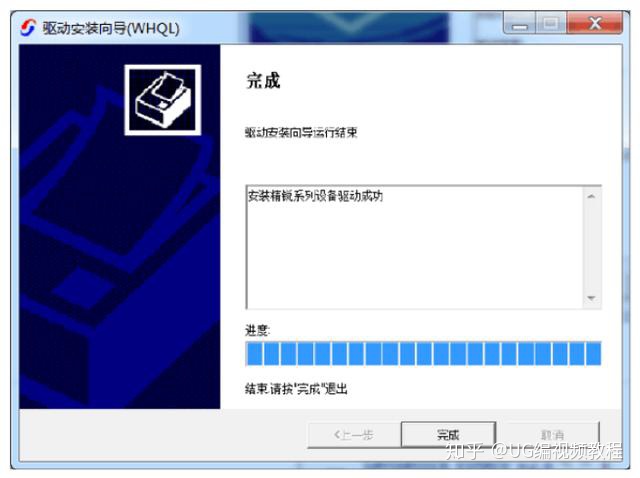

4） 点击完成

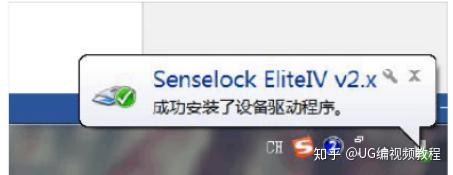

5） 插上加密狗，任务栏右下角会提示成功安装了设备驱

动程序，加密狗驱动就安装完成了

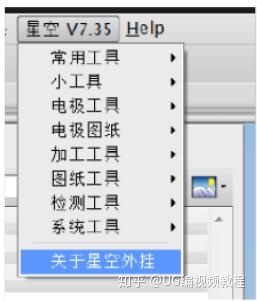

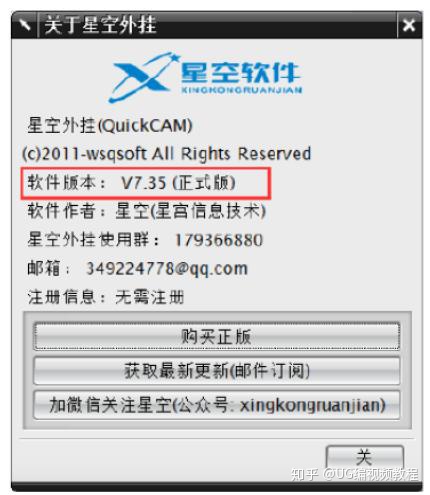

6） 点击UG 窗口的星空菜单里面的关于星空外挂，软件

版本显示的是正式版，证明驱动安装无误，加密狗正

常使用。

7） 如果是WIN8 以上系统提示驱动安装失败。请参考

WIN8 以上系统安装加密狗驱动失败的解决办法

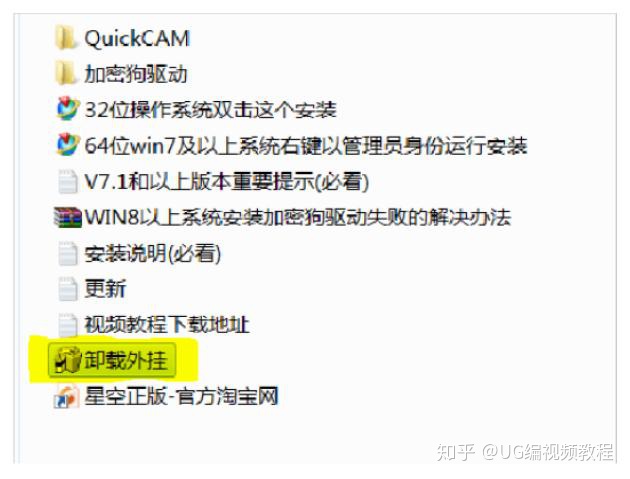

7， 如果卸载请运行安装目录下的“卸载外挂.exe ”文件，程

序自动会还原回安装时更改的文件

如果在安装界面不显示你的NX版本或者不想使用向导自动安装或者

自动安装不成功，也可以按以下方法手动安装。

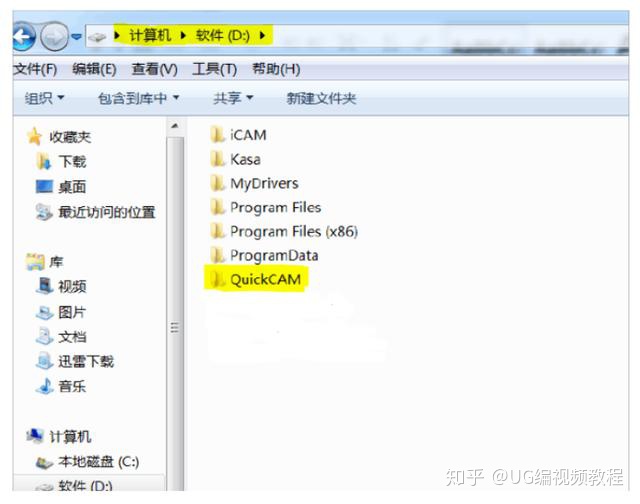

(1)从安装程序中解压出QuickCAM 文件夹，放到非中文的文件夹下，

放在D:QuickCAM (也可其他路径,如果是其他路径， 后续所有步骤的

D:QuickCAM路径都要指向该步骤指定的其他路径)。

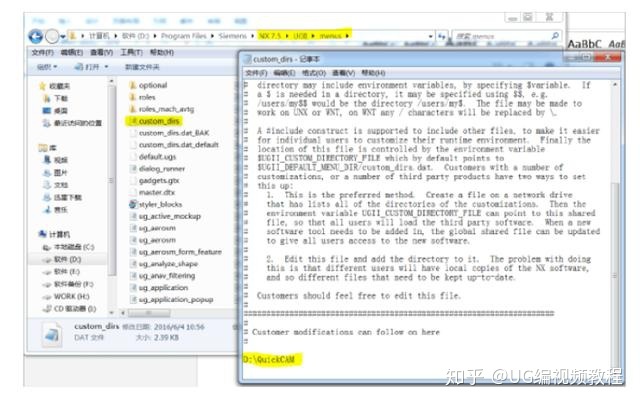

(2)把外挂的目录D:QuickCAM添加到NX 安装目录文件

....UGIImenuscustom_dirs.dat 的末尾(单独一行前面不能有#号)。

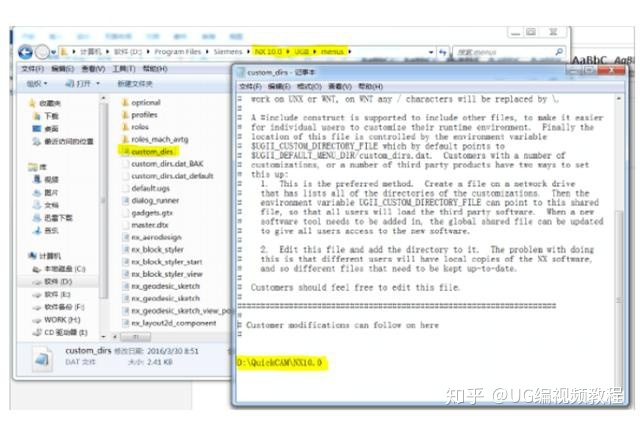

注意： NX10.0或者以上版本路径是D:QuickCAMNX10.0

这一步是必须的不能省略。

10.0 以上的版本添加如下：

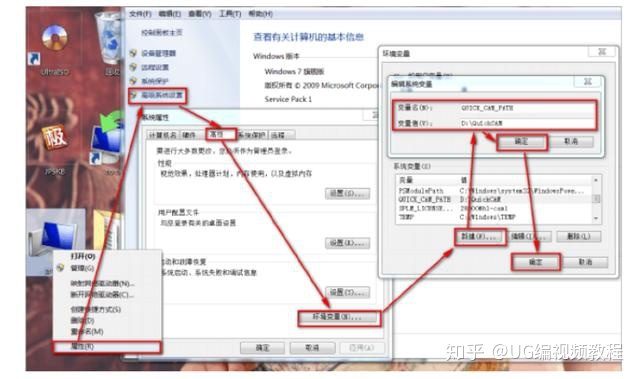

(3)添加系统环境变量变量名QUICK_CAM_PATH变量值D:QuickCAM

（注意变量名和变量值前后不能有空格） 。

这一步是必须的不能省略， 方法如下：右键计算机-属性-高级系统设

置-高级-环境变量-新建变量： QUICK_CAM_PATH=D:QuickCAM

依次点确定退出设置。

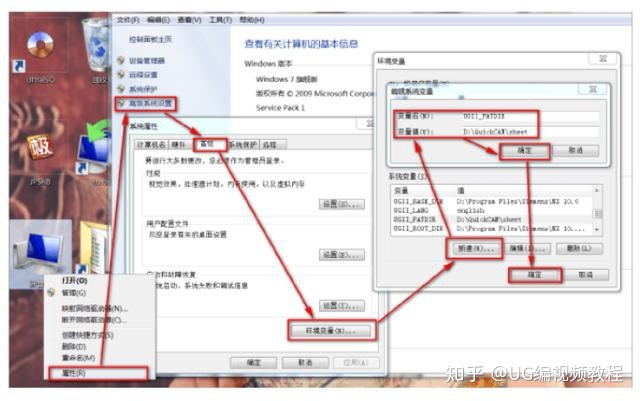

(4)添加系统环境变量变量名UGII_PATDIR变量值

D:QuickCAMsheet（注意变量名和变量值前后不能有空格） 。

此环境变量是外部加载图纸模板使用， 如果你使用默认的导入方

式加载图纸，此步骤也可省略。方法如下：右键计算机-属性-高级系

统设置-高级-环境变量-新建变量：

UGII_PATDIR= D:QuickCAMsheet

依次点确定退出设置。

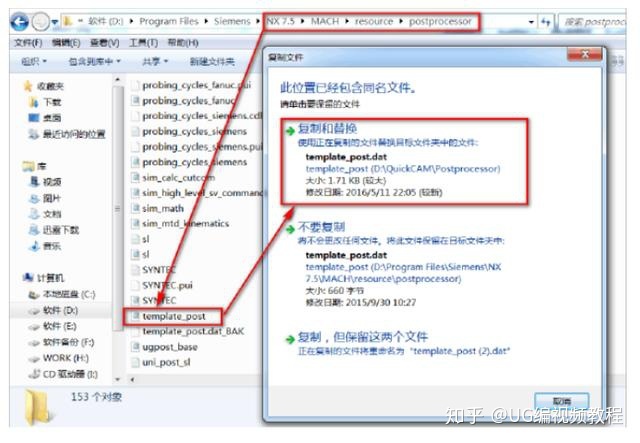

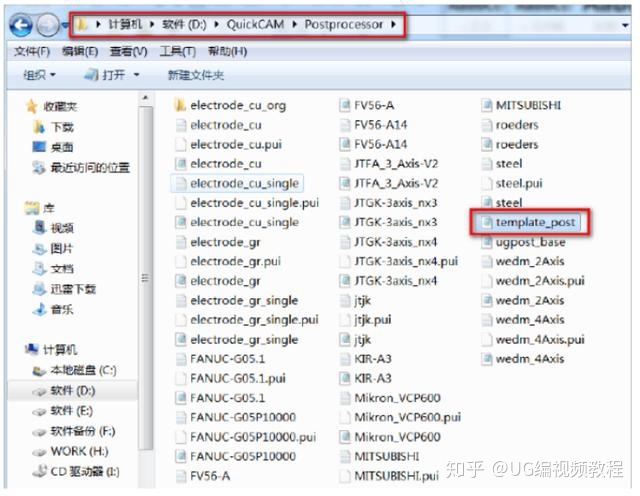

(5)安装后置处理，拷贝外挂目录文件

..QuickCAMPostprocessortemplate_post.dat

替换UG的后处理文件：

...MACHresourcepostprocessortemplate_post.dat

这一步根据你的需要选择是否安装。

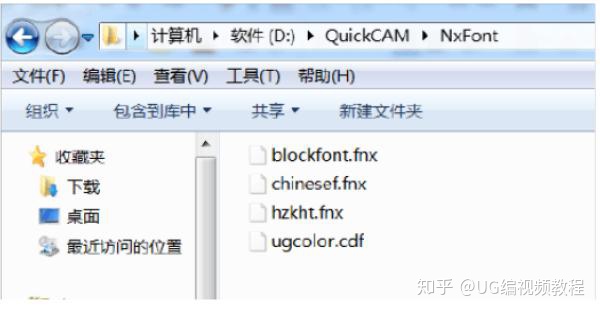

(6)设置字体文件， 把外挂目录..QuickCAMNxFontchinesef.fnx，

hzkht.fnx，blockfont.fnx 文件

拷贝到到UG 的字体文件文件夹： 下，替换原来的字

体文件

这一步不是必须的，为了出图时候使字体美观。

(7)重启电脑。
