指令详解 三菱plc_【三菱PLC指令教程】LD LDI AND ANI OR ORI OUT END指令

    三菱PLC的有八个基本指令LD、LDI、AND、ANI、OR、ORI、OUT、END。它们是三菱PLC编程的基础指令。

0 1指令解析

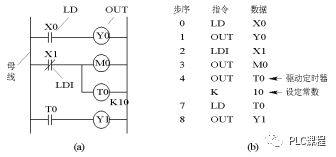

1、装载指令LD、LDI及线圈驱动指令OUT：

        LD：表示从母线开始装入一个与母线相连的常开接点。

        LDI：表示从母线开始装入一个与母线相连的常闭接点。

        OUT：线圈驱动指令，也叫输出指令。

LD、LDI两条指令允许操作的继电器是X、Y、M、S、T、C，用于将接点接到母线上。也可以与后述的ANB、ORB指令配合，用于分支起点。

OUT是驱动线圈的输出指令，允许操作的继电器是Y、M、S、T、C。对输入继电器X不能使用。OUT指令可以连续使用多次。

2、接点串联指令AND、ANI：

      AND：与指令，用于串联一个常开接点。

      ANI：与非指令，用于串联一个常闭接点。

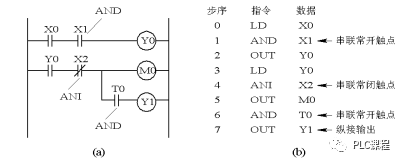

AND与ANI指令串联接点的个数没有限制，这两条指令可以多次重复使用。AND、ANI指令的使用说明如下图所示。这两条指令允许操作的继电器为X、Y、M、S、T、C。

3、接点并联指令OR、ORI：

      OR：或指令，用于并联一个常开接点。

      ORI：或非指令，用于并联一个常闭接点。

      OR与ORI指令允许操作的继电器是X、Y、M、S、T、C。

      对这两种指令的使用作如下说明：

      1)、OR、ORI指令用于单个触点的并联连接指令。

      2)、两个以上接点和两个以上接点并联连接时，要用后述的ORB指令。

    OR、ORI指令的使用说明如下图所示：

0 2指令应用举例控制要求

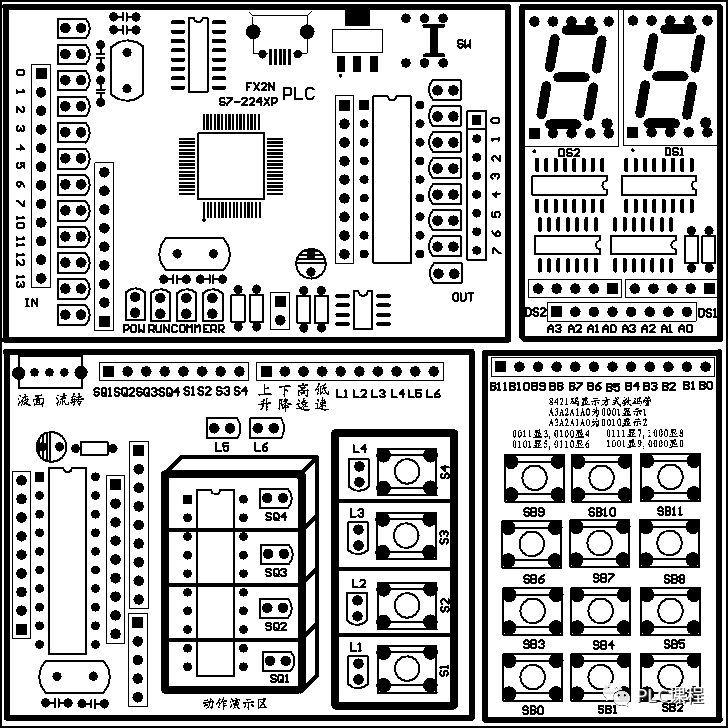

    学习板上动作演示区有四个按钮S1、S2、S3、S4和四个指示灯L1、L2、L3、L4，要求按下S1则L1亮，其它灯熄，按下S2则L2亮，其它灯熄，按下S3则L3亮，其它灯熄，按下S4则L4亮，其它灯熄。

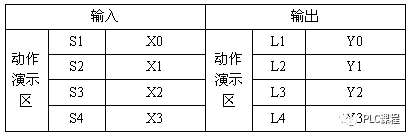

I/O分配

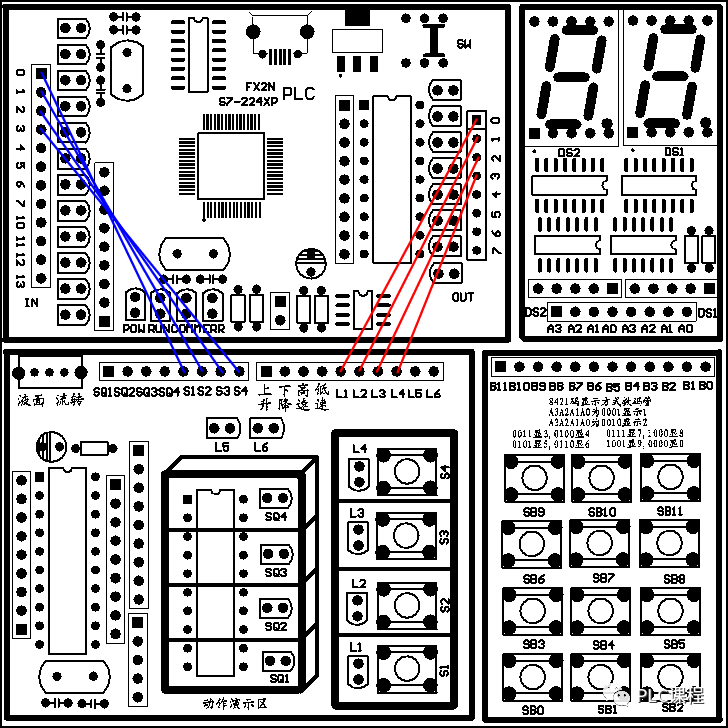

接线图

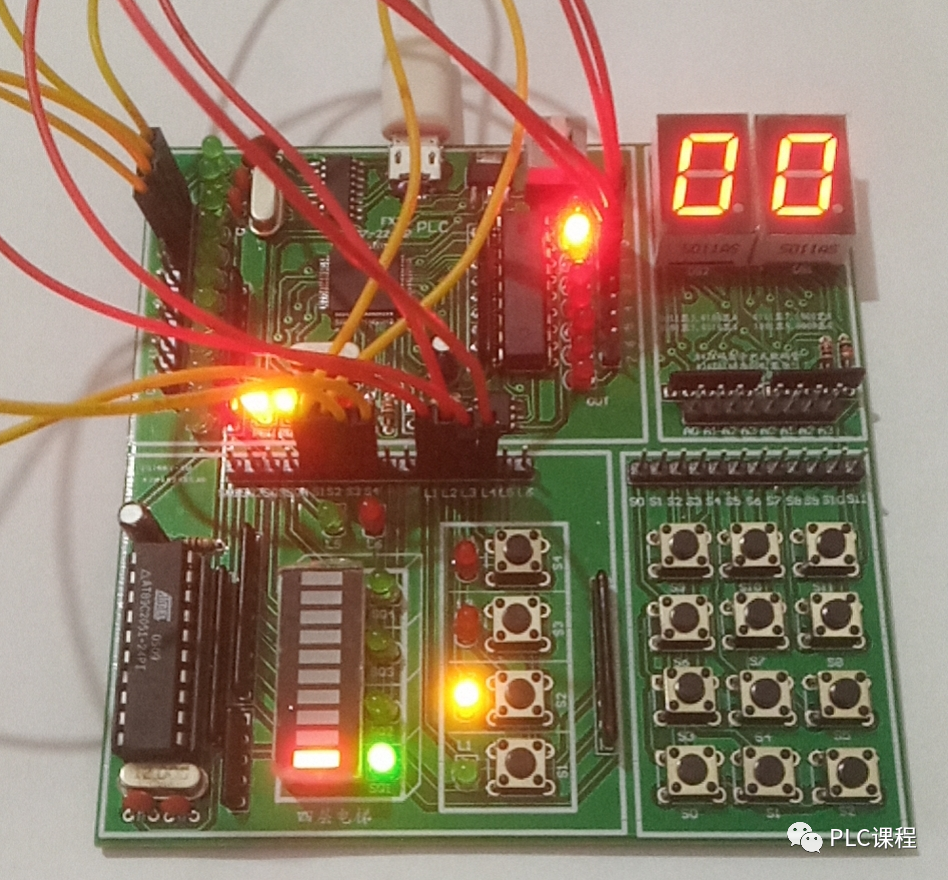

实物图

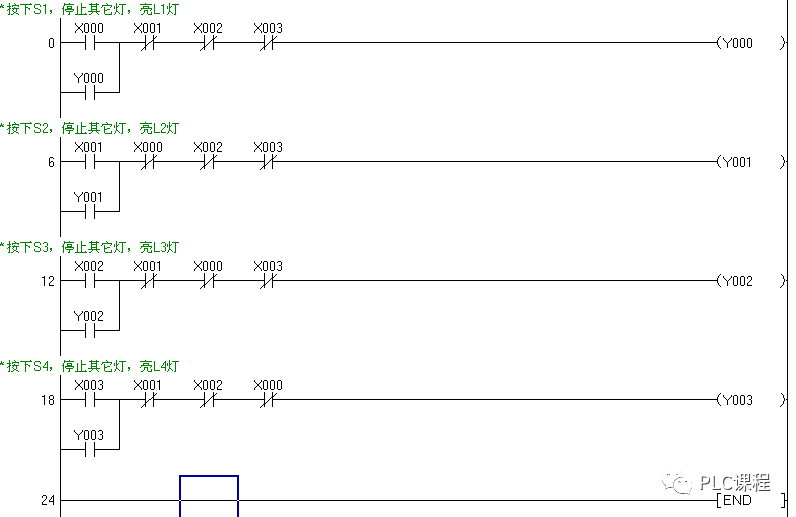

源程序
