第1章  绪论
1.1课题背景
从实际情况来看，非再生能源与再生能源均属于一次能源。在这其中，天然气、石油以及煤炭均属于非再生能源。据了解，非再生能源的形成周期极长。在能源危机的影响下，新能源开发逐渐成为学界的主要研究内容。以汽车产业为例，该产业的能源消耗量非常惊人。随着社会经济的发展，国民收入水平越来越高。与此同时，家用汽车的数量越来越多，导致石油资源的消耗量直线上升。基于这一点，新能源汽车获得了巨大的发展空间，并逐渐成为推动社会经济发展的核心要素。在此基础上，笔者选取电动汽车充电桩为切入点，详细分析社会经济发展与新能源汽车之间的关系，并对相关领域展开深入探究。通过这种方式，既可以推动行业发展，又能完善新能源汽车领域的理论研究体系。
1.2研究目的
在研究过程中，笔者认为新能源汽车产业会受到电动汽车充电桩的影响，产生较为积极的变化。在2016年，国务院办公厅结合行业特点，制定了一系列优惠政策，对电动汽车行业实施资源倾斜。与此同时，国务院也发布了新的行业检测标准。在其影响下，电动汽车充电桩变得越来越重要。需要注意的是，电动汽车的发展与电动汽车充电桩密切相关。简单来说，前者的发展速度过快，导致后者的数量与质量逐渐无法满足用户需求。除此之外，电动汽车充电桩的充电速度、生产规模以及使用安全性都会对电动汽车行业构成显著影响。在新标准的影响下，电动汽车充电桩的生产效率与生产规模均呈上升趋势。因此，企业要集中内部资源，加大产品研发力度，提升电动汽车充电桩的安全性、兼容性以及适用性。通过这种方式，既可以推动企业发展，又能拓宽行业的利润空间。
1.3研究意义
大力发展电动汽车，这已经成为了国民的一种必然选择。电动汽车充电系统呢，也是维持电动汽车能够正常运行的一种非常重要的一部分，对电动汽车有非常重大的推动作用。这几年政府一直在鼓励使用电动汽车，也在鼓励电动汽车行业的发展。不过国内现在大部分的充电站标准都不统一，导致很多国内的充电站和汽车新能源的基础配件进程都非常的慢，而且覆盖面也不怎么大规模，数量也特别少。而且我国电动汽车充电站的特点也没有实现，非常规模化的一种运营方式，就电动汽车充电站技术大部分还在处于上升阶段。因此，本文根据各种资料和实际情况去设计研究了现在文中所说的电动汽车充电站。

1.4国内外动态
现阶段，国外的充电技术水平与产品质量远胜国内。在现代化信息技术的影响下，充电产品获得了巨大的发展空间。具体而言，安全化、智能化以及多样化均属于充电产品的主要特点;②在LIN、RS485以及CAN等技术的影响下，安全化、高速化以及多样化均属于监控系统的主要特点。据了解，水力发电与核能发电是法国的主要发电方式。数据统计显示，法国的水电站提供了1/6的电力，核电站提供了3/4的电力。因此，法国的电量系统拥有价格低廉、能源干净以及电量充足等特点。在实践过程中，法国政府结合实际情况，跟雷诺、PSA以及EDF等公司齐心协力，完成了电动汽车的研发。随后，法国政府选取拉罗切里为试点城市，生产了50辆小型4座电动车。不仅如此，该地区还拥有12座充电站。以日本为例，该国的新能源汽车起步较早，充电器的质量与充电速度远胜国内。在此基础上，日本的电动汽车越来越多，并逐渐成为大众的主要代步工具。以美国为例，该国的新能源汽车数量极多。究其原因，充电速度与产品质量是美国充电设备的核心优势。First Solar结合区域特点,选取加利福尼亚为试点城市，并将快速充电桩建在了高速公路上。在这种情况下，司机仅需3.5小时，便可完成充电。
截止到2010年，重庆、河南、湖北、浙江、北京以及上海等地区先后着手建造充电站。在研究该领域时，北京交通大学选取单体充电机为切入点，详细分析了30kw单体充电机的产品性能与产品质量。需要注意的是，30kw单体充电机具有极强的兼容性。简单来说，研究人员可以采用三台联动的方式，对输出电压进行调整。据了解，30kw单体充电机的充电模式较多，充电速度非常快。截止到2012年，国内共有7400个慢速充电桩以及36200个快速充电桩。随后，党中央结合实际情况，制定了一系列优惠政策，对电动汽车行业实施资源倾斜。在其影响下，科研院、高校以及企业等主体倾尽全力，攻克了多个技术难关。在此基础上，该产业逐渐成为推动区域经济增长的核心要素。
1.5课题研究内容
系统是基于单片机控制的充电桩设计。设计路线安排如下，第一章需要查阅很多设计系统相关的背景资料，了解当下先关技术领域的现状，分析不同技术的优势，分析现有产品的优点以及不足，以便于更好的设计系统功能，更加完善的完成系统设计要求，这样就可以确定系统的最终功能，便于进行后续的设计。第二章需要对系统的整个功能进行设计，完成系统的功能架构，分析各个功能之间的连接关系、逻辑功能关系。对核心的功能进行详细的分析，有哪些相关的技术可以实现此功能，并进行对比分析，最终选择出最合适的技术方案实现对应的功能，技术方案对应着详细的器件清单，为后续的硬件电路设计做好准备工作。第三章是对系统电路部分进行设计，有了具体的器件型号，以核心的器件为基础，进行外围电路的设计，对所有的功能进行硬件电路设计，进行原理分析，设计出所有功能的电路图。第四章对系统的软件部分进行开发，硬件设计好后，只有配合软件代码系统才可以实现功能，对各个功能进行单独的软件设计，最终实现软件功能。第五章将设计好的硬件和软件进行组合，调试前几章节设计的内容，对整个系统进行测试，实现系统要求功能。


第2章 电动车充电桩的方案设计
2.1 电动车充电桩的工作原理
在研究过程中，笔者发现酸蓄电池是充电桩的重要组成部分。究其原因，性能好、价格低以及容量大均属于酸蓄电池的主要特点。以性能好为例，部分电池存在记忆效应。也就是说，充电时长以及储备电量会对电池构成显著影响。对酸蓄电池来说，其记忆效应并不明显；以价格低为例，生产成本与产品销量密切相关。酸蓄电池的原材料较少，生产成本不高，降低了电动汽车的推广难度；以容量大为例，电动汽车的行驶里程会受到容量的影响，产生较为明显的变化。因此，设计人员要结合实际情况，不断扩大电池容量。不过，蓄电池也存在一定的局限性。具体而言，充电时长与充电频率会对电池寿命构成显著影响。除此之外，放电过度也会对酸蓄电池的使用寿命造成负面影响。不仅如此，酸蓄电池的体积较大，携带难度极高。需要注意的是，泛充、均充、快充以及涓充均属于充电过程的主要环节。以涓充为例，该环节会产生热能，并对电池质量构成负面影响。基于这一点，研究人员要以微处理器为基础，提前检验电压大小，从而提高电流的稳定性；以快充为例，该环节会增大电压。随着电压的上升，均充会取代快充，继续输送电能。在均充阶段，电压会变得越来越稳定，电流逐渐呈现出下降趋势。随着电流的下降，泛充会取代均充，完成电能输送。由此可见，充电桩的工作原理并不复杂，但充电环节较多。在这种情况下，研究人员要以充电环节为基础，不断优化产品性能，具体包括充电速度、使用寿命以及产品安全性等等。

2.2 方案概述
2.2.1 方案比较
表2.1 MP3方案的比较
    单片机    AD转换芯片    变压器    显示器
方案一    AT89C51    AD0804    \    2个LDD数码管
方案二    AT89C52    LM331    \    2个LDD数码管
2.2.2 方案论证
表2.2 MP3方案的认证
    开发
难度    稳定性    芯片
数量    材料
可否买    价钱    综合
评价
方案一    一般    稳定性一般    2    易买    高    9
方案二    简单    稳定性一般    2    易买    低    10
2.2.3 方案选择
结合图表表明，可以知道，思考到研究难度还有研究耗费两个层次来说，措施二是极其好的一个措施，有着研究难度较低。稳定性更好，使用的芯片很少，并且原料市场也易于采购，价钱较低。而其他的措施，首先是研究难度较高，其次研究耗费较多，因此综合思量，我采取了措施二。
2.3 主要芯片介绍

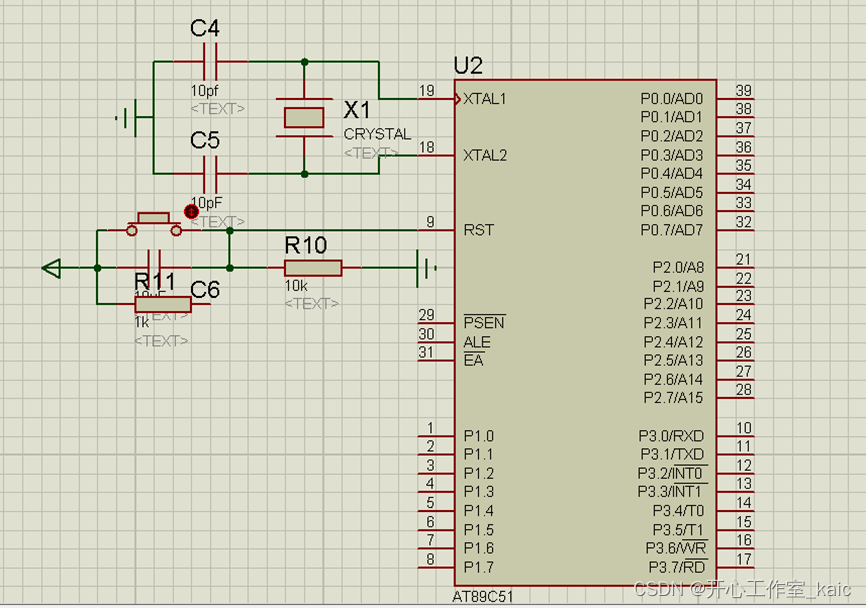

2.3.1 主芯片AT89C52单片机

1.重要性能数据：
(1).和MCS-51系列引脚还有命令在兼容上是极其符合的。
(2).包含了1000字的擦写时长。
(3).耗费少的性能和低消耗空闲性能。
(4).8K字节boot flash memory USB/UART下载代码；
(5).包含三级加密程序储存器；
(6).零到二十四赫兹全静态的人工实验；
(7).包含8数量的中断源；
(8三十二个可以用于编程的I/O；
(9).三个16bits的定时计数器。
(10).能够编码的有着串行属性的UART通道。
2.功能特性概述：
AT89C51总计包含了四十个引脚端口，在这其中不只有着两个读写口线以及两个全工串行通信口，同时还有着三十二个外部双向I/O端口，最为主要的是还有着两个外中端口，其实AT89C52有六个中断向量的，也具备三个定时起中断以及一个串行口中断。它是独特的一类高性能然而电压低八通用微处理设备的单片设备。在其片内贮存设备里，总共具备一百二十八个单元独特贮存设备，其中某些字节是有具体意义的，然而大量的字节还未赋予具体意义。为达到精准录入的目的，复位的行口终止单元食“零”。AT89C52较AT89C52多了一个定时/计数器。
P0口：其是一个八位地址/数据总线复用口，假若把P0端口录入“一”的时候，如此P0能够用于高阻抗输入端用，如果将P0当做输出口，如此一单位的电流能够让八个门电路按平常的效果运行。
TTTL逻辑门电路。如果把P1端口录入 “1”，如此可能产生上拉电阻更改成高电平的情形，不仅如此外部信号还可能会特定界限上降低引脚，且一起输出特定对照的电流数据。P1.0当做时钟输出的道路，它的性能是I2。除此，P1.1的性能则是当做定时功效。
P2口：它也是一个输入/输出口，内部带有一个上拉电阻，其作用个别P1口相似。值得一提的是它的第二功能，可以接受高位地址和一些控制信号当它在编程和校验的时候。
P3口：其也有普通的输入/输出口线外，它还有更重要的次要性能，就是其能够受到操纵数据作用在程序校验以及Flash极速贮存器编码。
RST:RST接口能够维持超过两个的机器时长，还可以叫做复位输出，假如发生震荡情况，单片机会立即复位。
ALE/PROG：其性能首要有2个：时钟输出和定时。务必要留神的是，对它实施使用时期，特别是对外部信息贮存器实施考察时，如此就会轻视单个的ALE脉冲，同时在地址锁存层次，会严禁超过八位的输出，仅对SFR区才能够抑制ALE操纵，这时的ALE才可以被movx以及movc命令唤醒。此外，ALE遏制位是不具备影响的。
PSEN：作为程序的一个储存接口，假如AT89C52单片设备在对信息以及命令实施应对时，单位机器周期将实施2个脉冲的输出作业。不只这样，外部还可能产生PSEN的信息，共计2次。
EA/VPP：作为外部进行访问的一种许可，当发生EA端接地现象时，CPU仅将对外部程序存储器开始做出执行反映，与之相反，当EA端接电源端的时候，CPU便可以对内部指令进行有效访问。
XTAL1：作为一种放大器的输入端口，它和振荡器的功能并不一样，它主要的作用目标是内部时钟发生器。
2.3.2  LM331芯片介绍

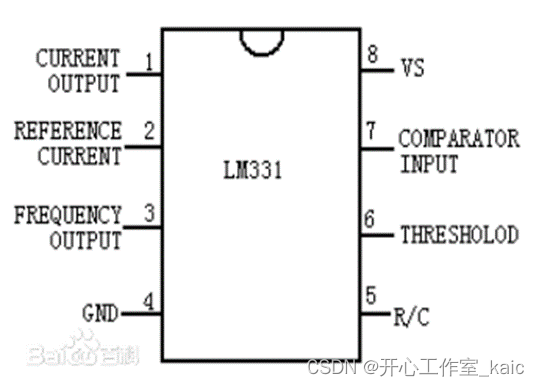

图2.3 LM331引脚图
1.主要描述
实际上，该芯片是由美国的NS企业生产的，与同功能的芯片相比，其集成电路的精度和应用场景可延展性优于同行，因此这里使用的是该家公司的产品作为A/D转换设备的处理芯片，并用于调频和调压。可以进行对线性频率的在调制以及解调方面的工作，同时也可以充作在长期运行下的计分器或者是相关器件等。这种芯片使用的是更先进的温度补差技术，可以更好的控制温度因子对试验所产生的干扰，同时可以有效调节电路。运行期间在保持工作温度可控制的前提下，与5的电源电压相连接的部位在精确度上都具有高可信度，其中，LM331的变化幅度较大，极大值为100db。不过由于其线性度优异，最大的非线性失真在特殊情况会低于0.01%。当其满足 条件时，其外特性表现为线性，且比较稳定。对于频率和电压的变化能够表现出优良的波形变换特性。此外，分辨率的级别能够保证在千万以上。通过对 外特性进行实验，可以搭建合理功能的V/F，以及F/V的转换模块。
2.引脚描述
表2.16 LM331引脚描述
引脚号    引脚名称    引脚功能
1    Current Output    电流输出
2    Ref Current    基准电流
3    Frequency Output    频率输出
4    GND    接地
5    R/C    接RC定时电路
6    Thresholod    阈值
7    Comparator    比较输入
8    VS    电源
3.内部结构图

图2.4 LM331内部结构图
