1.CAD2014：点击查看   2.室内&全屋： 点击查看 3.CAD2019：点击查看  4.CAD2018： 点击查看 5.【bim】revit：点击查看  6.室内手绘： 点击查看 7.CAD三维：点击查看  8.全屋定制： 点击查看 9.ps cc2019：点击查看  10.MAC版CAD: 点击查看 11.3dmax教程：点击查看  12.UG教程： 点击查看 13: SU教程： 点击查看 更多教程： 点我查看 (双十一特惠中) 当我们从一张图中将图块复制到另外一张图时，CAD会提示：_pasteclip 忽略块 *** 的重复定义，遇到这种情况不必奇怪，这是因为两张图中有同名的图块。
      由于CAD一张图中一个名字只能对应一个图块，如果你选择忽略重复的块定义的话，而且两个图块不一样的话，你会发现粘贴过来的图块变了，不是复制过来的那个图块了。很多人遇到这种情况会觉得很奇怪，而且有可能一次复制很多图形时没有注意，事后才发现自己复制的图形怎么会变了呢？

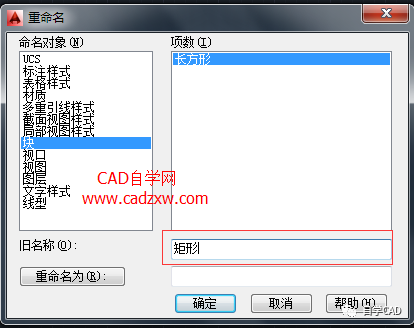

      如果您对CAD中图块的概念和相关操作比较了解的话，就不会觉得奇怪了，而且处理起来也非常简单。最简单的处理方法就是将其中一张图中同名的图块重命名。操作步骤如下：输入ren(rename 重命名)命令，或在下拉菜单中选择“格式—》重命名”，在重命名对话框中选择要重命名的图块，设置一个新名字就可以了，如下图所示。 从重命名对话框中可以看出来，不仅图块会重名，标注样式、文字样式、线型、图层、材质、视口等也会重名，如果这些格式重名而且定义不同，在图纸间相互复制粘贴是同样会出现图形变化的问题，也都可以通过重命名来解决。
      如果说我们我想避免重名，先将当前图中重名的图块删掉，要彻底删除图块，只是将插入到图中的图块都删除还不够，这些插入到图中的图块被称为块参照，也就是图块定义被引用(参照)了一次，要彻底删除图块，在删除所有块参照后要将块定义也从图中清除。块定义删除的最简单方法就是清理:
      在命令行输入PU命令(或者PURGE)，回车，弹出对话框，选中你要删除的块的名称后点清理就行了，如下图所示。 要注意，只有这个块的所有参照都被删除，也就是当前图中没有插入这图块，这个图块定义才能被清理。

END
