本文介绍了如何在博途V15环境下进行HMI界面的按钮组态，包括创建变量、设置按钮事件，以及实现按钮的可见性控制和图形操作。通过实例演示了不同类型的按钮，如普通按钮、不可见按钮、图形列表按钮的组态，并进行了模拟仿真验证其功能。
本篇是《基于博途V15 ...》系列的后续篇，看懂本篇文章之前请大家关注我，然后查找相关文章，学习之后再学习此篇。也请专业领域的大神批评指正。
感谢大家关注与支持！

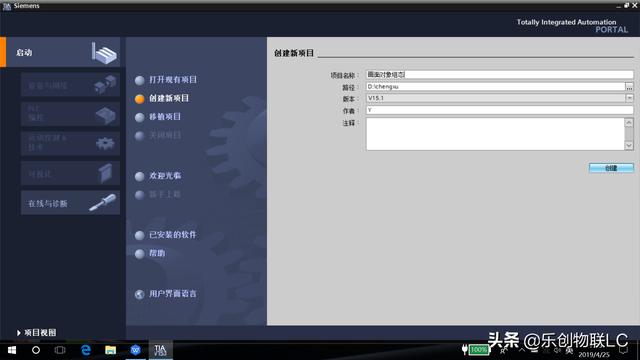

1.创建项目 项目名称为：画面对象组态

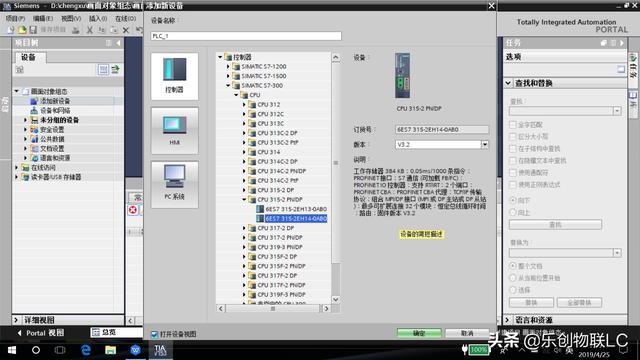

2. 创建PLC CPU 315-2PN/DP

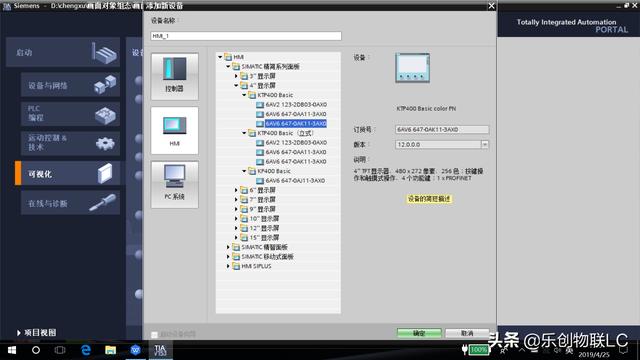

3.创建HMI KTP400 Basic

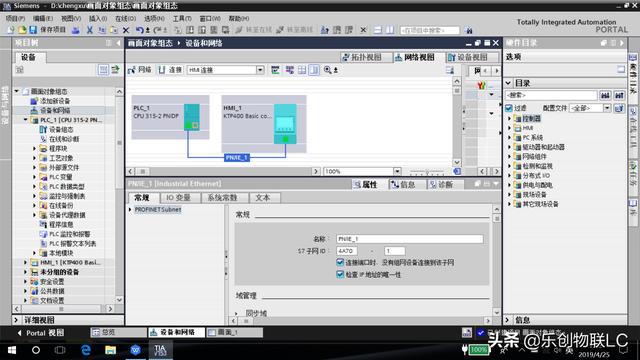

4.设备组网 以以太网的HMI连接
一．按钮组态
1. bool变量的开关量的组态方法见《基于博途V15 西门子S7-1200与触摸屏一个简单的例子》
2. 用按钮修改变量的值
画面_1

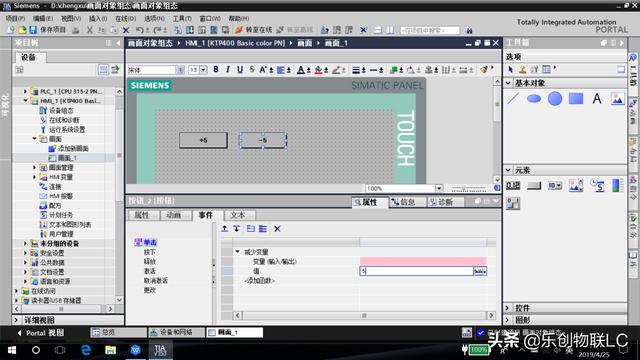

添加+5按钮 单击事件为系统函数-计算脚本-增加变量 值为5
添加-5按钮 单击事件为系统函数-计算脚本-减少变量 值为5

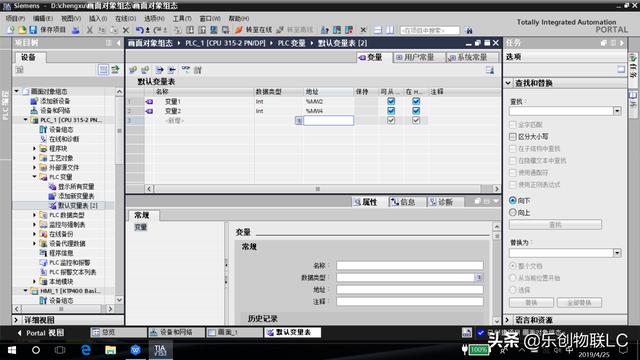

创建2个PLC变量 变量1 变量2
添加IO域 过程 变量1 格式为999 十进制 输出方式
