可以使用 TIA Portal 创建用于操作和监视机器与工厂的画面。  预定义的对象可协助您创建这些画面;可以使用这些对象仿真机器、显示过程和定义过程值。HMI  设备的功能决定了 HMI  中的项目可视化和图形对象的功能范围.

图形对象是所有可用于 HMI  中项目可视化的元素。  例如,这些对象包括:用于可视化机器部件的文本、按钮、图表或图形。

图形对象可进行静态可视化或借助变量用作动态对象:

●  运行系统中的静态对象不会发生改变。  在“入门指南”项目中,传送带是作为静态对象创建的。

●  动态对象会根据过程改变。  用户可通过以下变量来可视化当前过程值:

–   PLC 存储器中的 PLC  变量

–  以字母数字、趋势图和棒图形式显示的 HMI  设备存储器中的内部变量。

动态对象还包括 HMI  设备中的输入域,用以通过变量在 PLC  和 HMI  设备之间交换过程值和操作员输入值。

“ 设备开/ 关”按钮

以下步骤将介绍如何创建“设备开/ 关”(Machine ON/OFF) 按钮以及如何通过外部 HMI  变量将其连接到 PLC  变量 "ON_OFF_Switch" 。  可以使用此方法通过 HMI  画面修改 PLC  变量的过程值。

可使用外部 HMI  变量访问 PLC  地址。  例如,这允许您通过 HMI  设备输入过程值或通过按钮直接修改控制程序的过程值。  可通过链接到 HMI  设备的 PLC  中的 PLC  变量表来进行寻址。PLC  变量通过符号名称链接到 HMI  变量。  这意味着不必在更改 PLC  变量表中的地址时调整 HMI  设备。

HMI 画面处于打开状态。

要将“设备开/ 关”(Machine ON/OFF) 按钮与 PLC  变量 "ON_OFF_Switch"  连接,请按以下步骤操作:

1.   删除 HMI  画面中的标准文本域“欢迎进入...”(Welcome...) 。

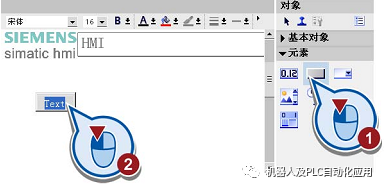

2.   创建一个按钮。

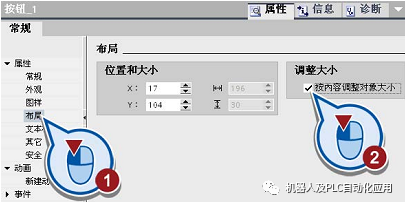

3.   在巡视窗口中,选择“按内容调整对象大小”(Fit object to contents)  选项,以根据文本长度自动调整按钮的大小。

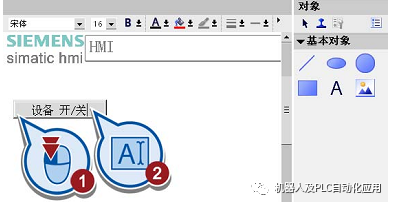

4.   使用文本“设备开/ 关”(Machine ON/OFF) 来标记该按钮。b00b3e2345761e03fce9c1f434ee8c87.png

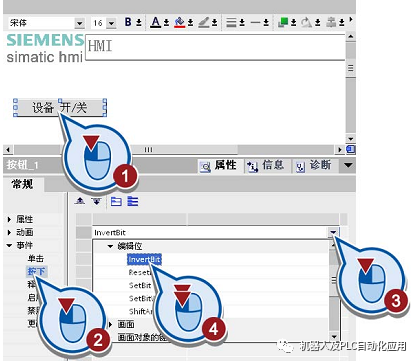

5.   将“取反位”(InvertBit)  函数分配给该按钮的触发事件“按下”(Pressing) 。

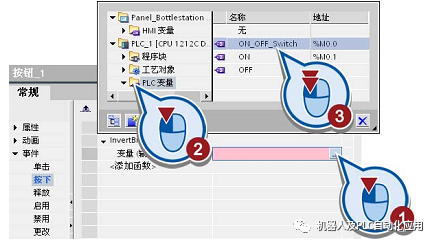

6.   将“取反位”(InvertBit)  函数与 PLC  变量 "ON_OFF_Switch"  链接。


HMI 连接在 TIA Portal 中是自动创建的, 如果未对 HMI  设备和 PLC  之间的连接进行组态,则只要将 PLC  变量链接到 HMI  对象,就会自动建立连接。

已经将“设备开/ 关”(Machine ON/OFF) 按钮与 PLC  变量 "ON_OFF_Switch"  连接。  当您按下 HMI  设备上的该按钮时,PLC 变量的位值将被设置为“1”(设备启动)。  当您再次按下该按钮时,PLC 变量的位值将被设置为“0”(设备关闭)。
