本案例演示了如何使用滑移网格方法来模拟非弹性管道中water hammer的影响。通过首先在SpaceClaim中创建几何模型，接着将几何模型进行网格划分，然后在Fluent中进行求解设置，并在管道流域中创建关于压力变化的点。案例基于2D及瞬态计算。

1.案例描述

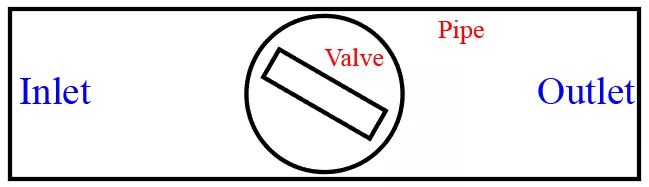

计算模型如图所示。

材料参数	几何模型	边界条件
液态水	整长：8000 mm 整高：158 mm	入口速度：2 m/s

2.Workbench设置

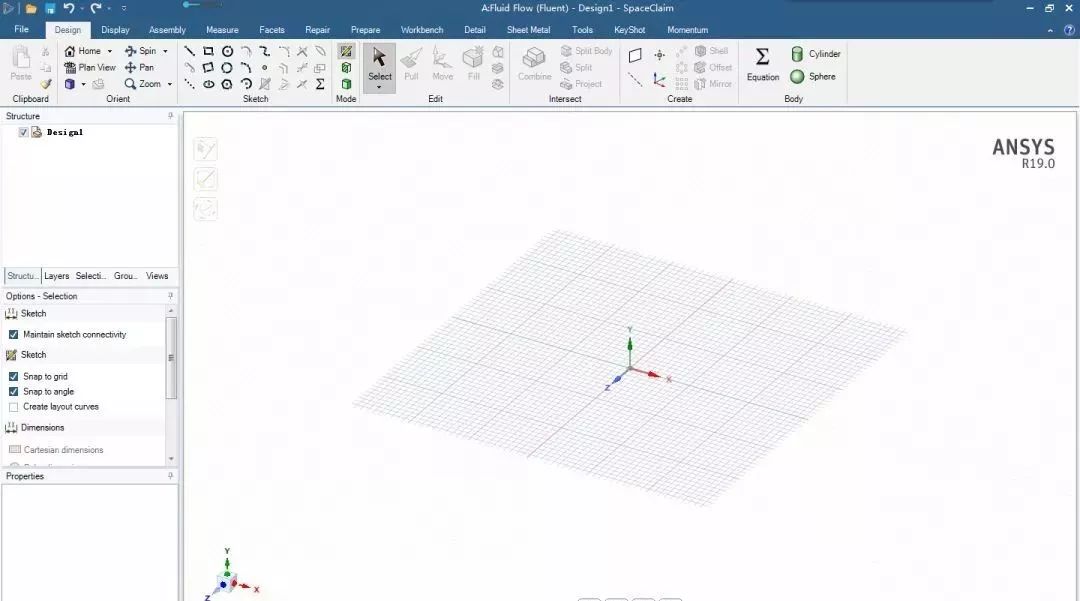

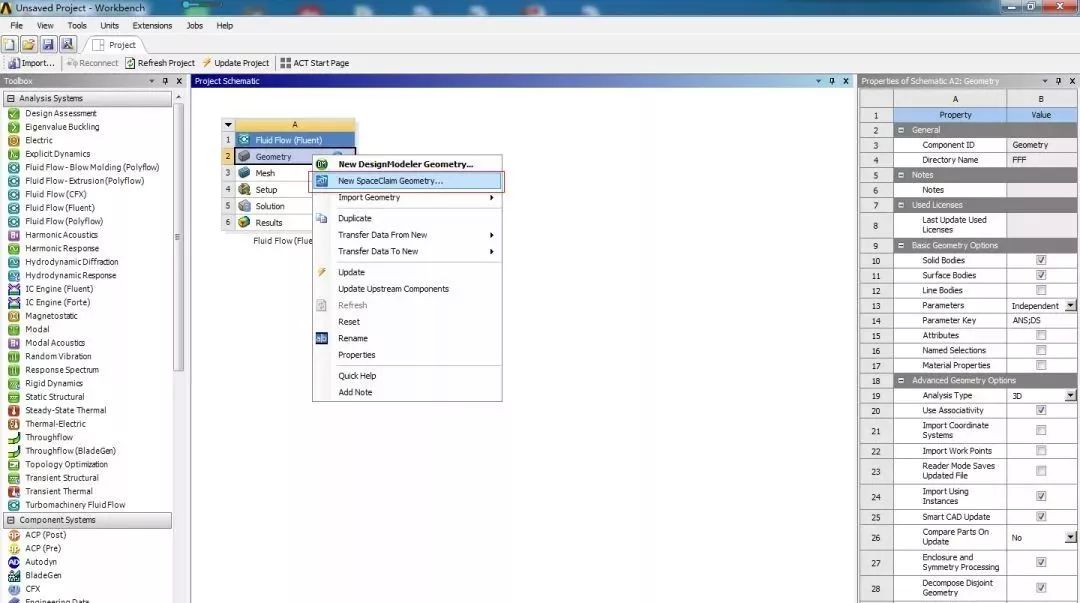

将Fluid Flow (Fluent)拖入右边空白界面，并以SpaceClaim方式打开Geometry。

本案例建模基于ANSYS19.0 SpaceClaim。

具体建模见如下视频。

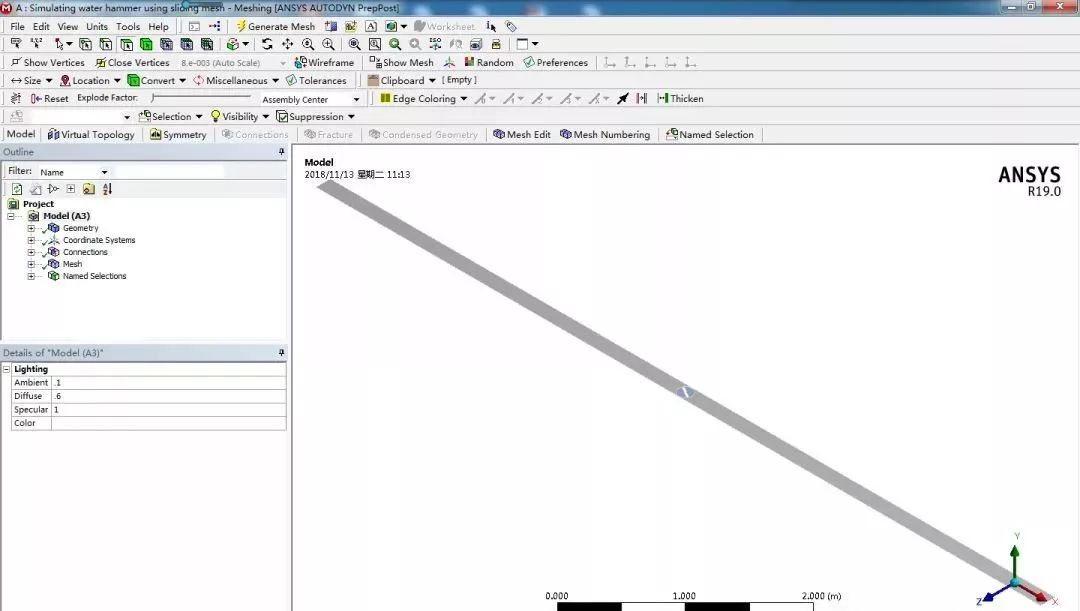

完成建模后，关闭SpaceClaim然后打开Mesh。

具体网格划分方法见如下视频。(在2D模型中选中“体”或“面”进行命名都可以，所以我最后把体的命名删除了。)

3.FLUENT设置

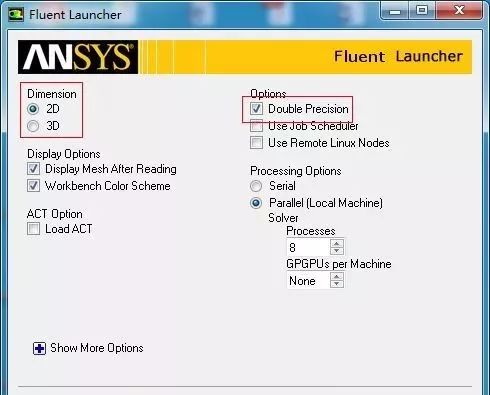

打开Setup，弹出Fluent登录界面进行设置。

3.1 General设置

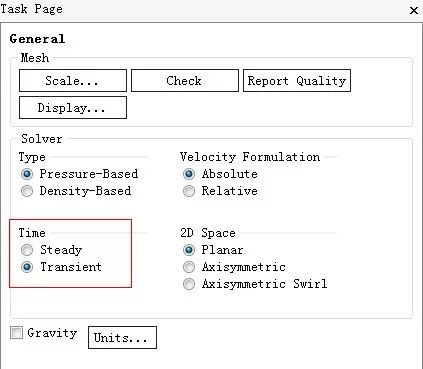

鼠标双击模型数节点General，在Time中选择Transient。

3.2 M
