Fluent meshing 滑移网格划分（基于2023版）

航迹探索

已于 2024-05-09 20:33:51 修改

阅读量1.9k

点赞数 3

文章标签：经验分享笔记课程设计

于 2024-05-09 20:28:56 首次发布

本文链接：https://blog.csdn.net/qq_45035938/article/details/138630102

版权

fluent meshing2023版添加interface后，可直接划分滑移网格，不用共享拓扑，不用设置为内部面。与老版本划分滑移网格的区分如下：

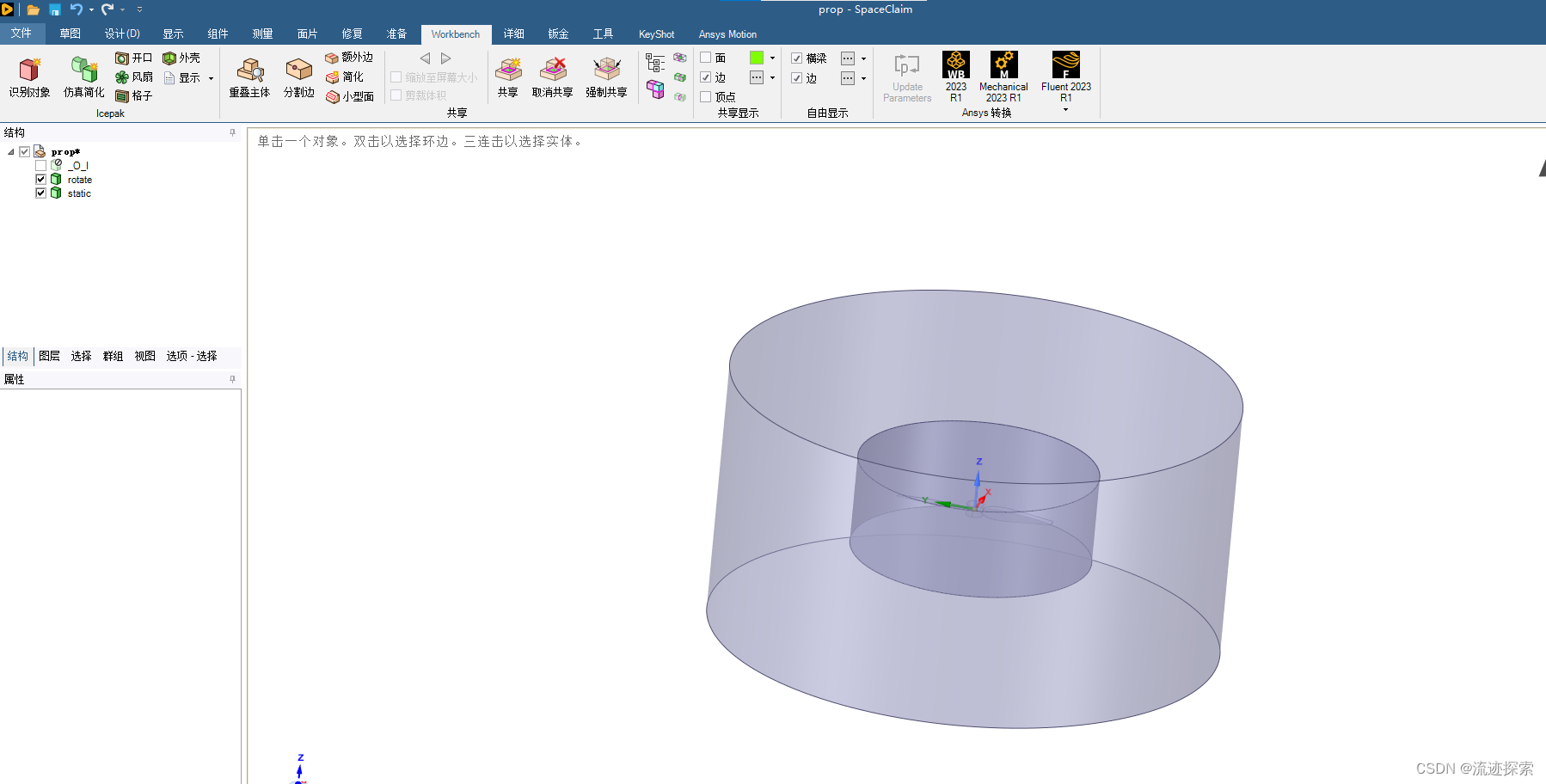

1.不用再sapceclaim里共享拓扑

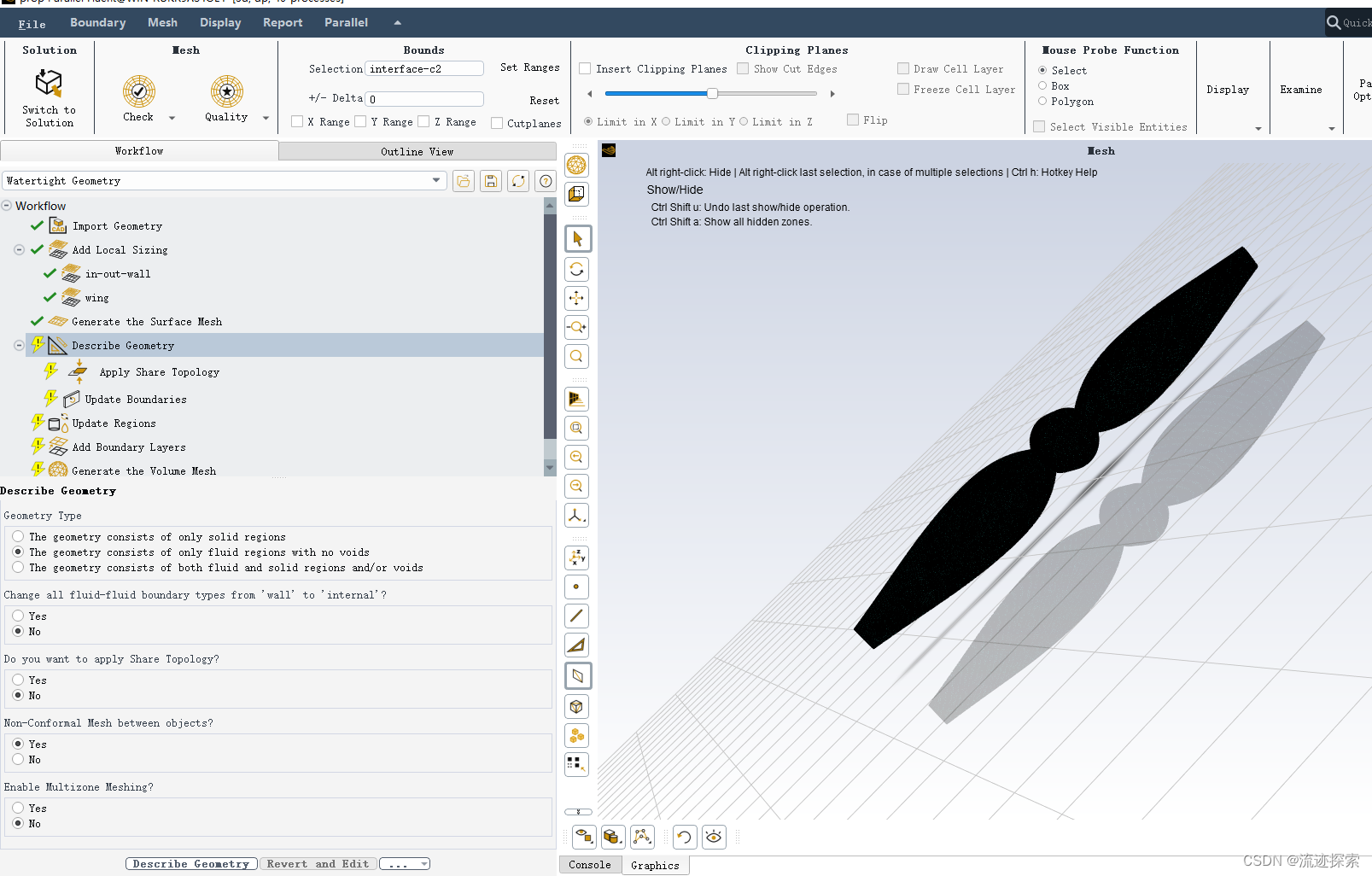

2.fluent meshing里不要共享拓扑

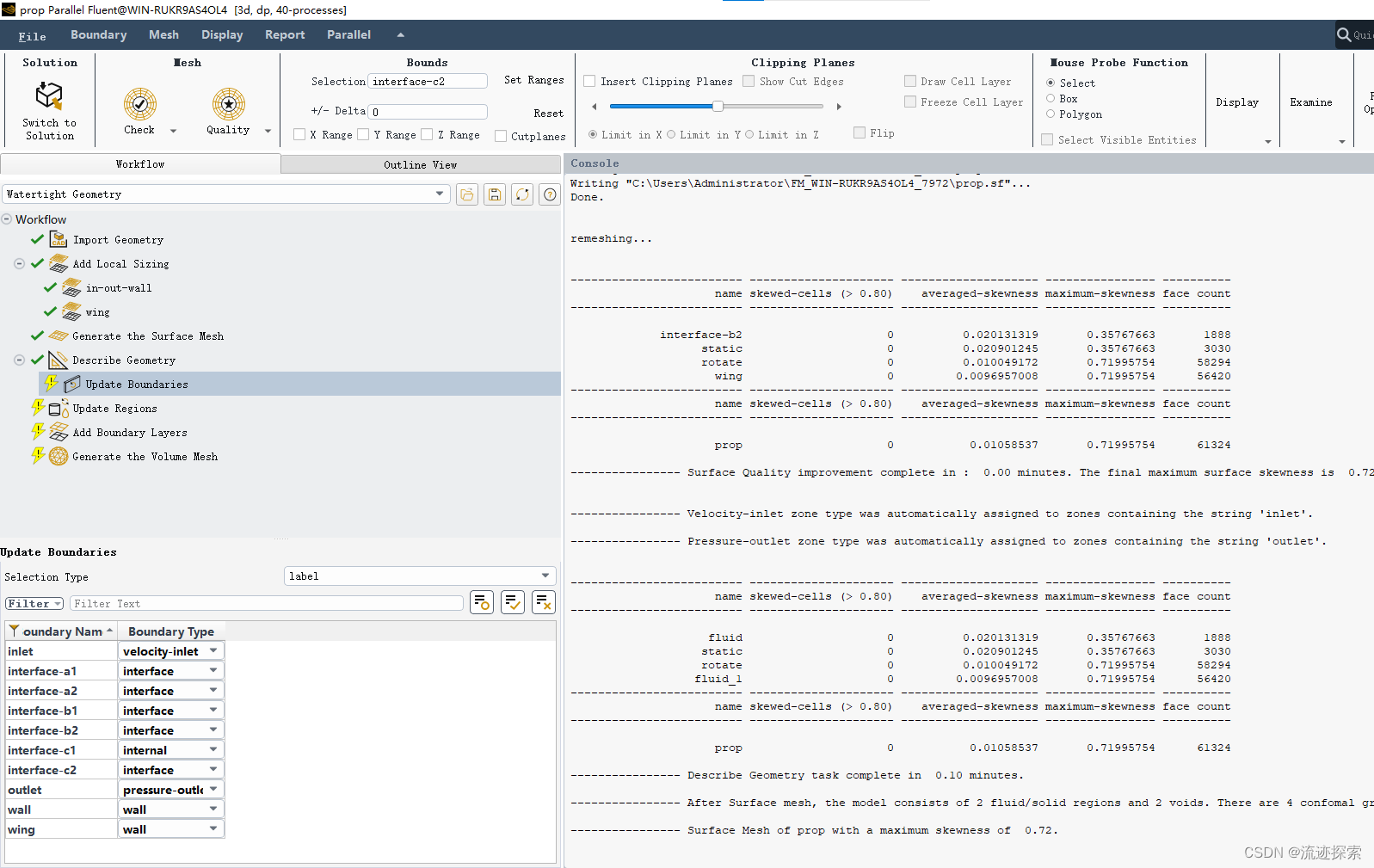

3.边界条件设置为interface

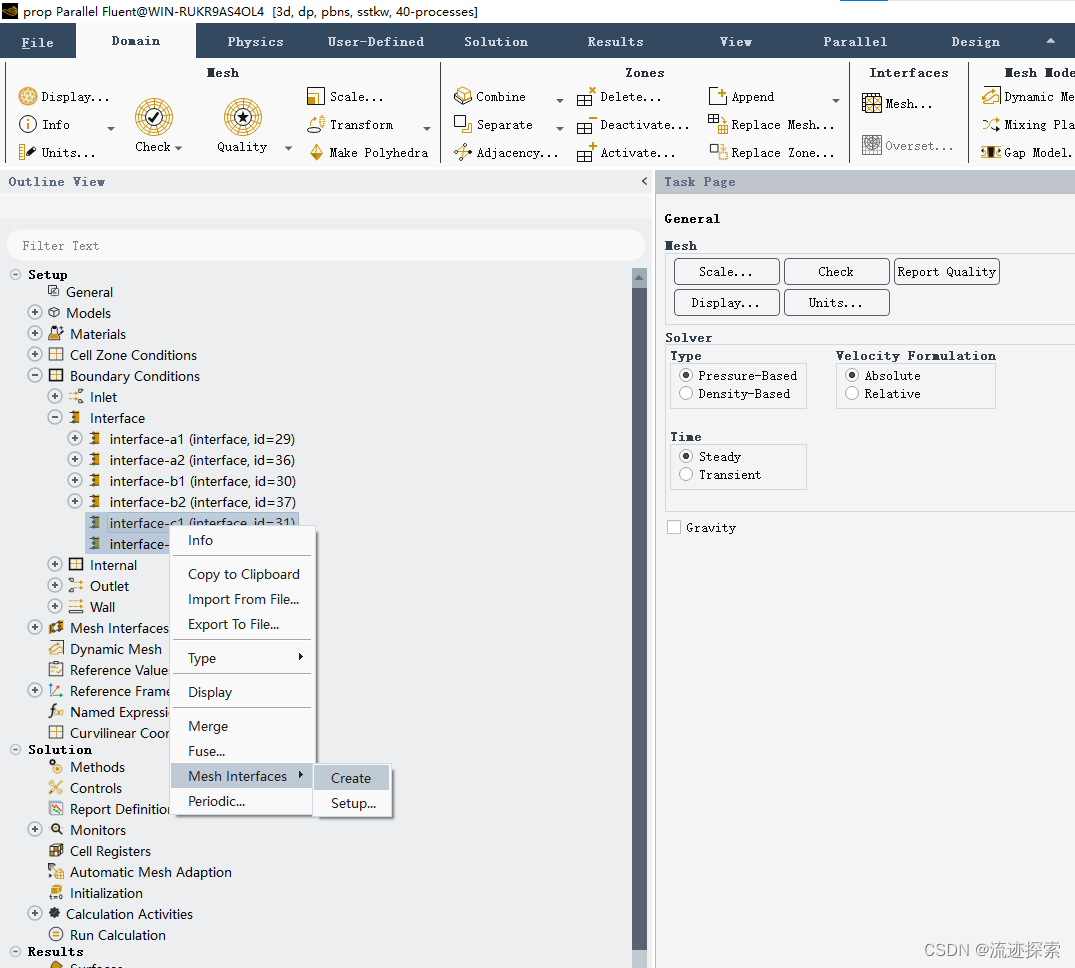

4.fluent里interface配对

详细流程可参考b站上相关视频，并作上述修改
