创建按指定方式排列的对象副本。

操作实例可以参看：

CAD中如何创建倾斜的阵列？

CAD的路径阵列如何设置相邻图形的间距？

用户可以在均匀隔开的矩形、环形或路径阵列中创建对象副本。

DELOBJ 系统变量控制在阵列创建后是删除还是保留阵列的源对象。

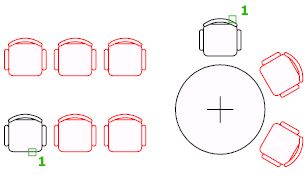

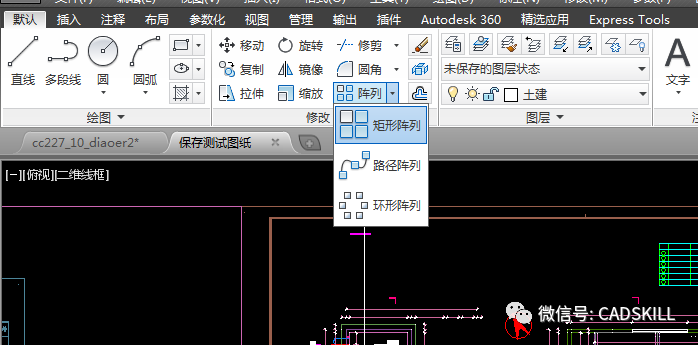

可以直接执行ARRAY命令，也可以在菜单或命令面板直接单击矩形阵列、环形阵列、路径阵列的选项或按钮，如下图所示。

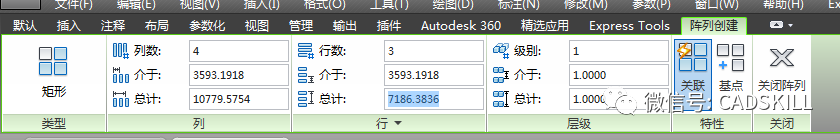

如果使用的RIBBON界面，直接调用这几个分支命令时会自动显示阵列的上下文选项卡，如下图所示。

此阵列生成的对象类似动态块，创建后选中还可以进行参数调整，选中阵列编辑的时候，也会显示阵列的上下文选项卡，直接在选项卡中设置和调整参数。

如果直接执行ARRAY明命令，会出现命令行提示，提示信息跟上下文面板的很多参数是一一对应的。

输入ARRAY命令回车，将显示以下提示：

• 选择对象

• 指定要排列的对象。

• 矩形

• 将选定对象的副本分布到行数、列数和层数的任意组合(与 ARRAYRECT 命令相同)。

• 路径

• 沿路径或部分路径均匀分布选定对象的副本(与 ARRAYPATH 命令相同)。

• 极轴

• 在绕中心点或旋转轴
