CAD阵列命令

最新推荐文章于 2024-09-06 21:46:32 发布
最新推荐文章于 2024-09-06 21:46:32 发布
阅读量1.3k 收藏
点赞数
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u013725001/article/details/96475679
本文介绍如何使用阵列命令复制并排列选定的对象。不仅支持单个对象的复制，还能同时处理多个对象，将其作为整体进行操作。

复制选定对象的副本，并按指定的方式排列。除了可以对单个对象进行阵列的操作，还可以对多个对象进行阵列的操作，在执行该命令时，系统会将多个对象视为一个整体对象来对待。

1.单击编辑工具栏“阵列”按钮mc127.png。

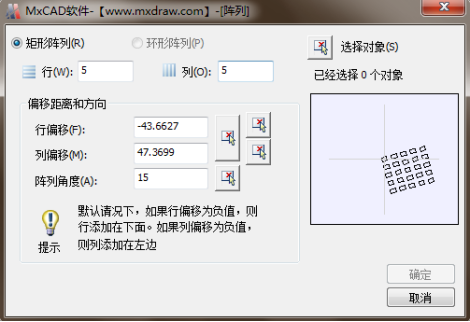

2.在命令行中输入Array ，按回车键，显示如下：
