电容或电感的电压_电容与电感的对偶性小结

在电工学“电路”部分的教学中，电路参数、元件、物理量及其关系以及电路结构方面存在着互相对应的相似性，分别称为对偶参数、 元件、对偶量、对偶名词、对偶联接方式和对偶定律等等。

01.什么是对偶原理

如果描述两种物理现象的方程具有相同数学形式，则他们解的数学形式也是相同的，这就是对偶原理。

根据对偶原理，当某些电路名词和物理量的某一理论成立时，结合它们的各对偶元素间的对应理论也一定成立；如果推导出某一关系式或结论，和它对偶的关系式或结论也一定存在。

在电路中， 电压源与电流源、短路与开路、串联与并联、电阻与电导、电容与电感，都存在对偶关系。

利用对偶性可以启发和帮助理解和记忆，简化对客观事物的认识，加深对基本概念、基本原理、基本分析方法以及电路工作特点的理解。

02.电容与电感对偶性小结

下面我们以电容和电感的对偶性为例进行分析。 通过对偶性的讲解，可以增强信息量，易于学生接受；同时，还能进一步理解课程内在联系， 增强学生兴趣；此外，还能帮助学生增强对知识的记忆，促进知识的融会贯通。

小结如下：

• 在直流稳态电路中，电感相当于短路，电容则相当于开路；
• 在正弦交流电路中，感抗与频率成正比，电感通低频阻高频， 而容抗则与频率成反比，电容通高频阻低频；
• 在关联参考方向下， 电感元件的电压超前电流 90°，电容元件的电流超前电压90°，
• 电感元件的无功功率为正值，电感元件“吸收”无功功率，电容元件的无功功率为负值，电容元件“发出”无功功率。
• 在换路的瞬间，电容的电场储能不能突变，因此，电容的两端电压不能突变；与之相对应的，在换路的瞬间，电感的磁场储能不能突变，因此，流过电感的电流不能突变。

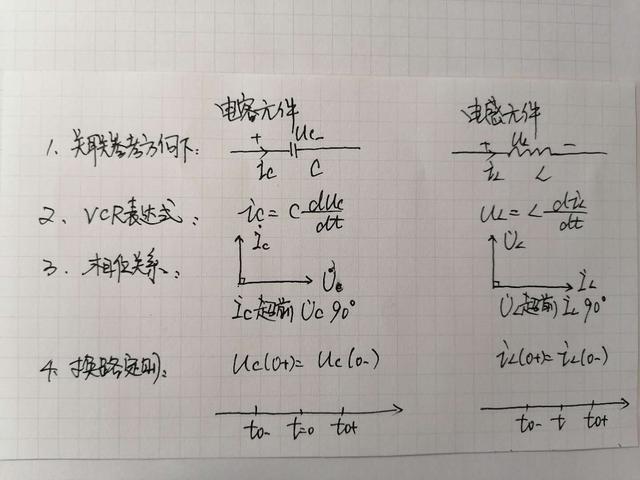

由上图可得出：

• 对于电容元件来讲，电压被微分，电压被超前，电压“穿越”0时刻，我们可以认为电压是电容的核心量；
• 对于电感元件来讲，电流被微分，电流被超前，电流“穿越”0时刻，我们可以认为电流是电容的核心量。

通过这样的分析和对比，电容和电感的性质是不是清晰了很多！
