1.电容

1.1铝电解电容

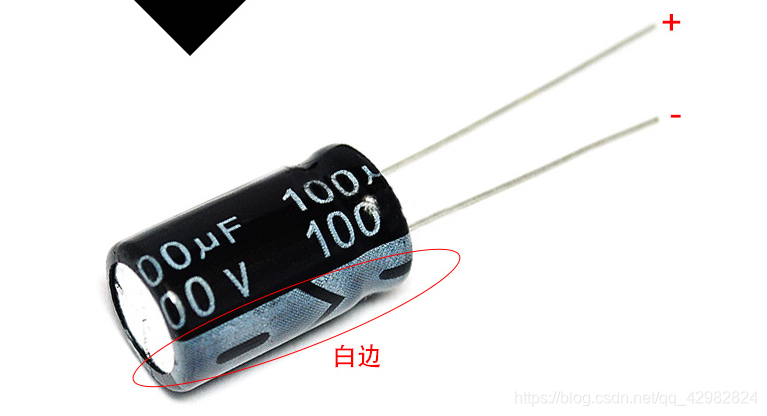

（1）直插电解电容

对于直插电解电容，有白边的是负极，看引脚长正短负
在这里插入图片描述

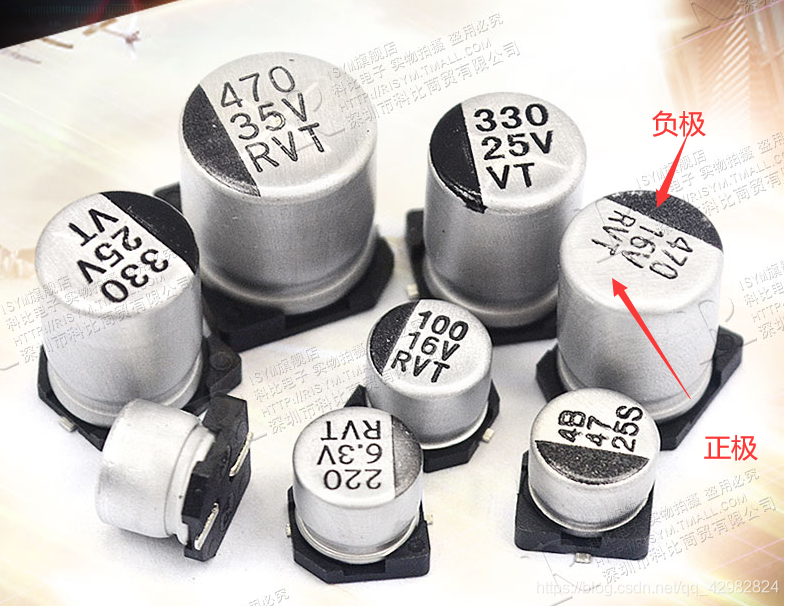

（1）贴片电解电容

在这里插入图片描述

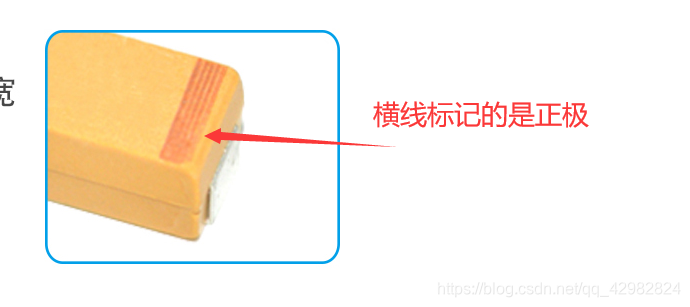

1.2 钽电容

有横线标记的是正极
在这里插入图片描述

2、二极管

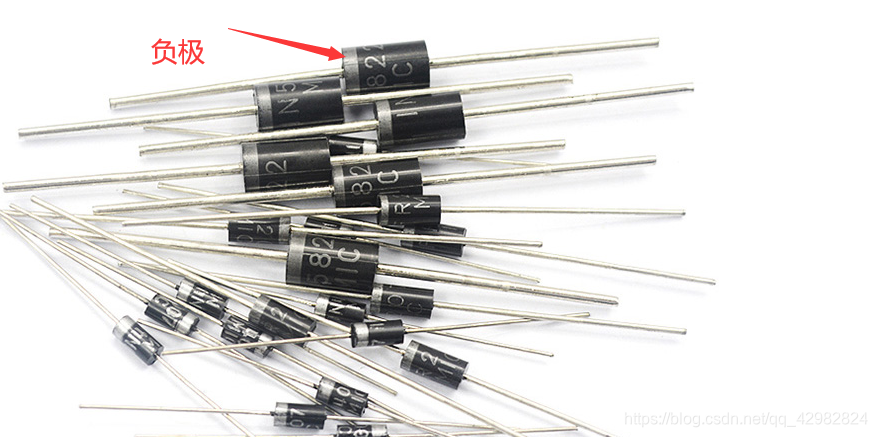

2.1直插二极管

有白边的是负极
在这里插入图片描述

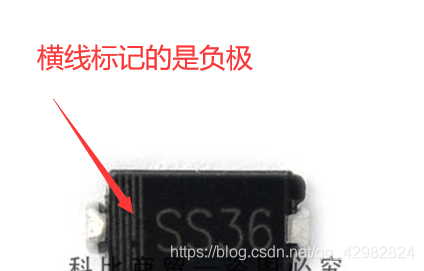

2.2 贴片二极管（肖特基 ）

在这里插入图片描述有横线标记的是负极
