在电路板中，我们会经常看到一些HC00、HEF4011等与非门集成电路。这些与非门集成电路的引脚功能及它们的控制功能你都了解了吗？接下来让我们一起了解它吧！

01 实物图

与非门集成电路HC00的实物图，请看图1.

图1是通力电梯LCECPUnc电路板图片，图片中元件旁标注U18标号、写着VHC00集成电路元件，就是一个与非门集成电路。

02 与非门电路的电路图符号

与非门集成的控制原理：

当给与门电路所有的输入端都加上高电平时，它的输出端输出的电平为低电平；只要几个输入端中有一个输入为低电平，它输出电平就为高电平。

03 与非门集成电路HC00的引脚功能图

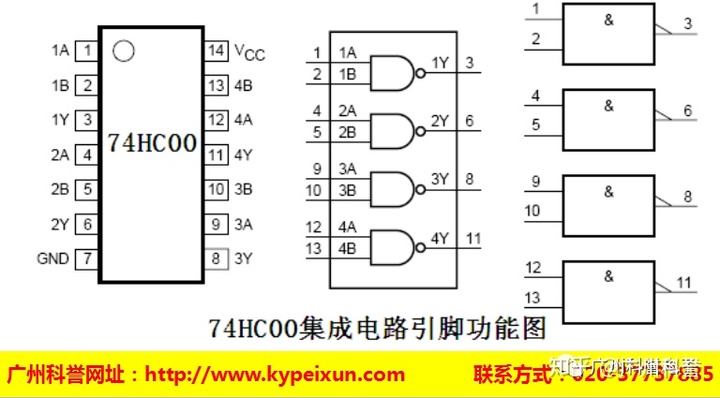

图3: 74HC00集成电路引脚功能图

在与非门集成电路HC00中，它的内部共包含了4个独立的与非门，其中7脚和14脚为电源供电引脚，7脚接电源的负极，14脚接电源的正极端。1、2、3脚为一个门，1脚和2脚为两个输入引脚，3脚为输出引脚。4、5、6为一个门，其中4、5为输入引脚，6脚为输出引脚。8910为一个门其中9脚和10脚为输入引脚，8脚为输出引脚，11、12、13为一个门，其中11和12脚为输入引脚，13脚为输出引脚。

设计人员在设计控制电路时，只要使用与非门电路，都是依据它的控制原理来进行设计的，只要我们掌握了与非门电路的控制原理，清楚了与非集成电路的引脚功能，我们维修电路板或变频器事项，遇到电路板中有使用与门集成电路时，就可以根据与门电路的控制原理来判断电路中所用与门集成电路的好坏，压缩故障范围了。
