设计轴的结构时，应使轴的结构形状便于加工、装配、测量和维修。

(1) 在同一轴上直径相差不大的轴段上的键槽应尽可能采用同一规格的键槽截面尺寸，并应分布在同一加工直线上。

(2) 轴上退刀槽，轴上键宽尽量采用同等宽，以减少刀具数量。

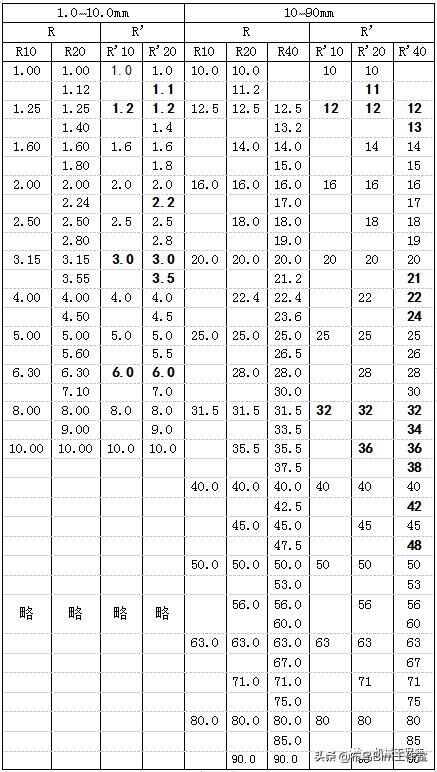

(3) 同一轴上的倒角、R圆弧半径也尽量一致。

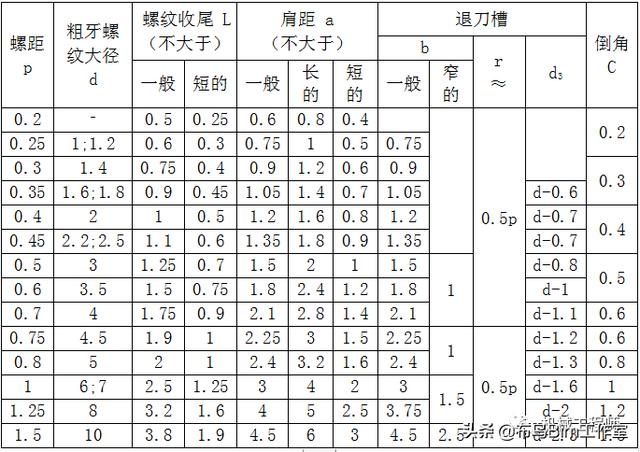

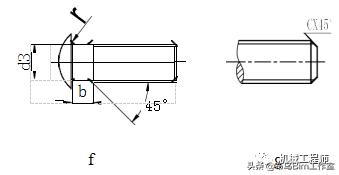

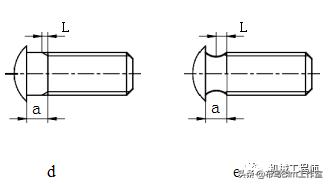

(4) 对于需要磨削的轴段，应留有砂轮越程槽(见GB/T6403.5-1986)；对于需要切削螺纹的轴段，应留有螺纹退刀槽(见GB/T3-1997)。

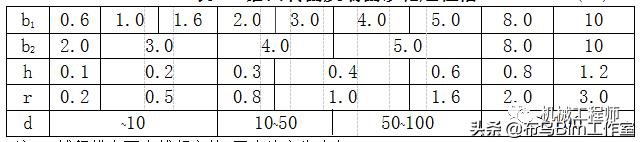

阶梯型轴，用砂轮磨削小直径的根部，该直径尺寸很难保证。为此在轴的根部需要车出越程槽，使砂轮有越程尺寸，保证轴的根部尺寸符合图样要求。在有砂轮越程槽的轴与孔零件进行装配时，还可避免装配零件的根部产生干涉。砂轮越程槽的形状、尺寸直接影响轴的强度和应力，一般应按标准设计。砂轮越程槽的形式如图1 所示，其尺寸按表1 选用。

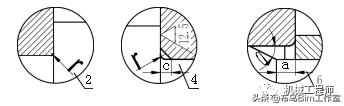

图1 磨回转面及端面砂轮越程槽
