电气装置安装工程接地装置施工及验收规范_接地的安装

一、安装依据

GB/T 16895.3-2017低压电气装置 第5-54部分：电气设备的选择和安装 接地配置和保护导体GB 14050-2008 系统接地的型式及安全技术要求GB/T 50065-2011交流电气装置的接地设计规范GB50169-2016电气装置安装工程 接地装置施工及验收规范GB50303-2015建筑电气工程施工质量验收规范14D504接地装置安装15D503利用建筑物金属体做防雷及接地装置安装

二、安装要求

1、根据电气装置的要求，接地配置可以兼有或分别地承担保护接地和功能接地两种作用。应首先满足保护接地的要求。

2、如低压装置内部有接地极，则应将该接地极用一接地导体连接到接地端子上。

3、配电变压器等电气装置安装在其供电的建筑物内的配电装置室时，其所设接地配置应与建筑物基础钢筋等相连。

4、保护配电变压器的避雷器其接地应与变压器保护接地共用接地配置，

5、户外箱式变电站、独立建筑的变电站及发电站、露天贮罐其周围应设置环形接地配置。

6、水平接地网应利用埋入地中或水中的自然接地极。

7、利用自然接地极和引外接地配置时，水平接地网应采用不少于两根导体在不同地点与其相连接。

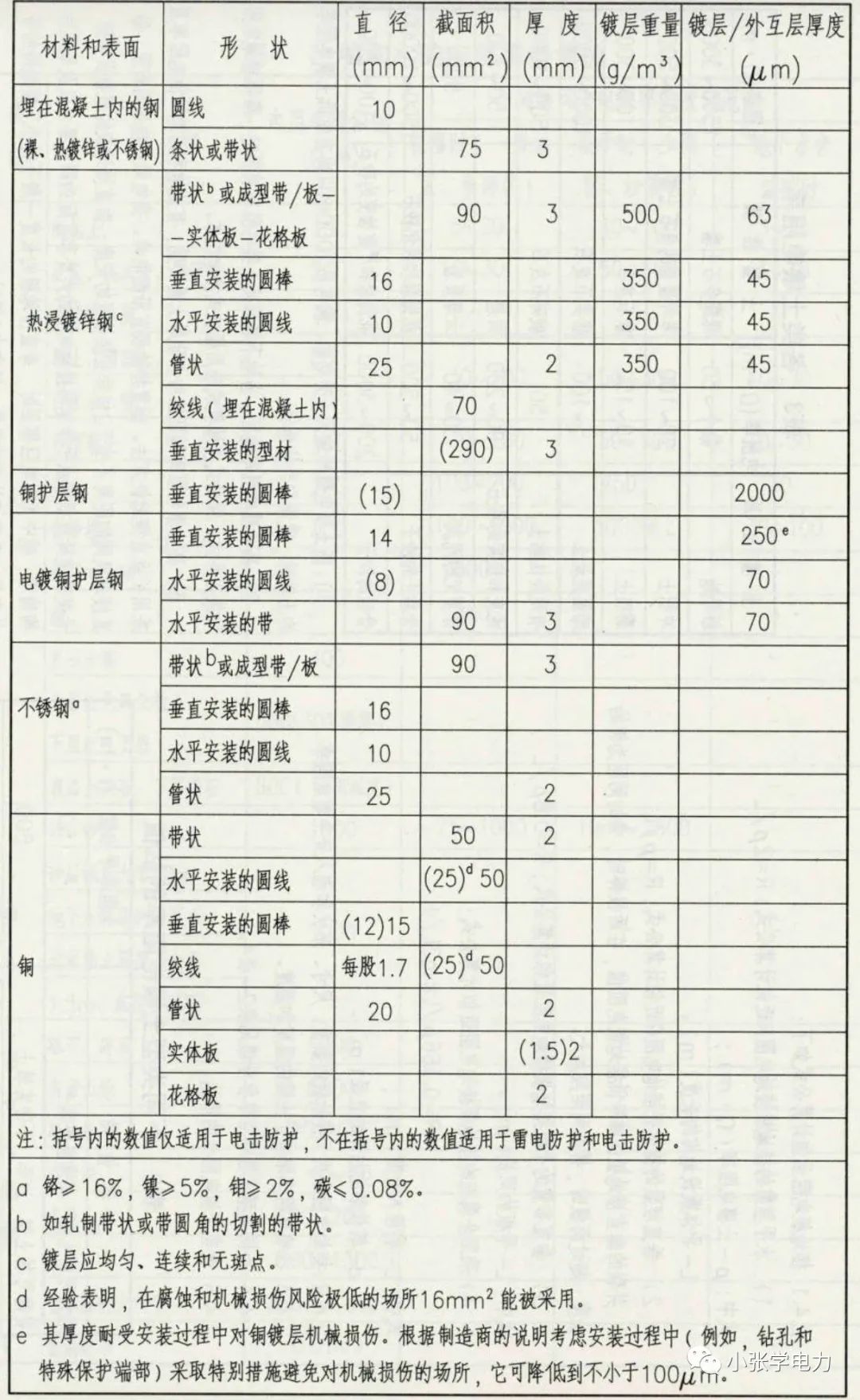

8、常用接地极埋入土壤或混凝土内考虑腐蚀和机械强度的最小尺寸。

9、不同用途接地系统共用一个总的接地装置，接地电阻应满足其中最小值的要求。

10、接地极的截面不宜小于连接至该接地网的接地导体截面的75%。

11、接地网采用钢材时应采用热镀锌。镀锌层应有一定厚度，与接地导体之间的焊接点应涂防腐材料。

12、人工接地网的外缘应闭合，外缘各角应为圆弧形，接地网的埋设深度不宜小于0.8m。

13、接地极须由相互连接部件组成；连接应采用放热焊接、压力连接器、夹具或其它机械连接器。

14、防雷装置的接地导体截面不应小于铜16mm²或钢50mm²。

15、接地导体不能采用铝导体。

16、低压配电室临时接线柱可按5~8m间距设置。

17、每组低压配电柜连接至接地干线的保护联结导体不应少于2处在不同地点连接。

三、安装示意图

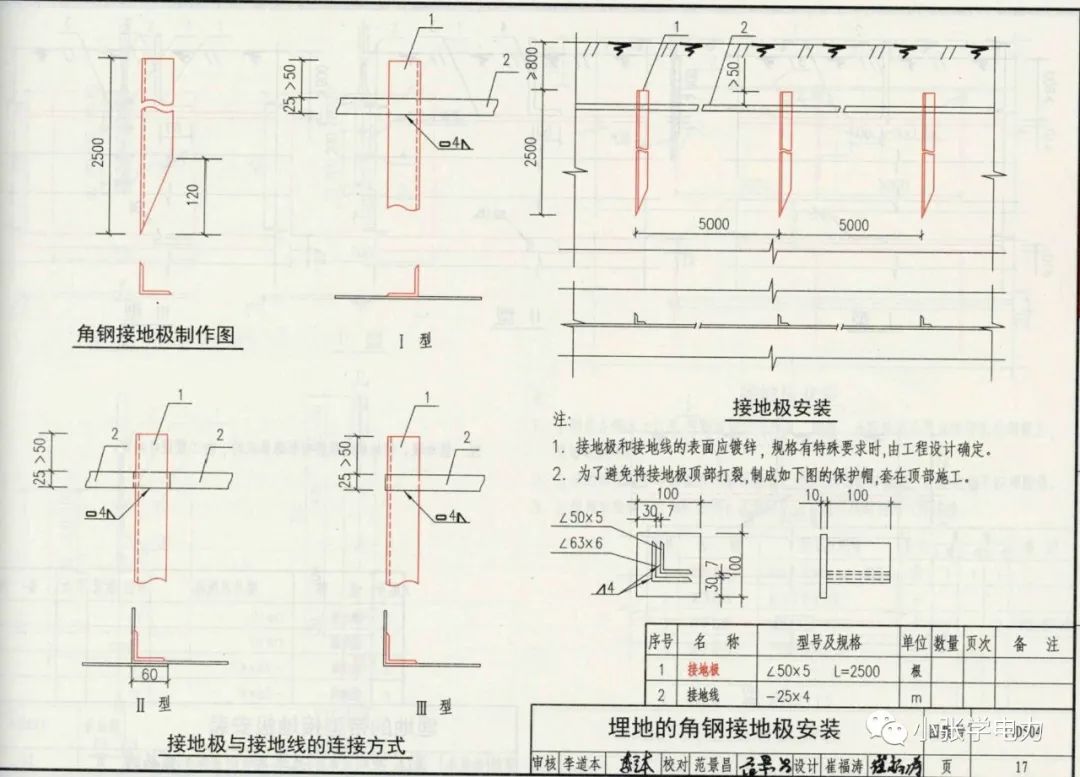

1、埋地的角钢接地极安装

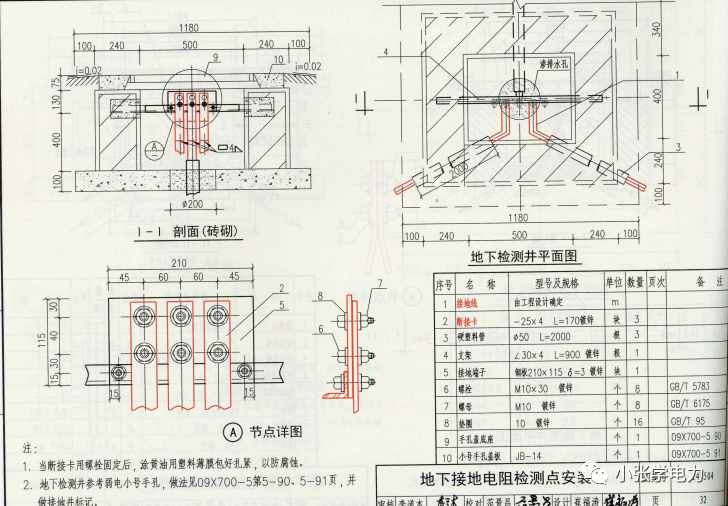

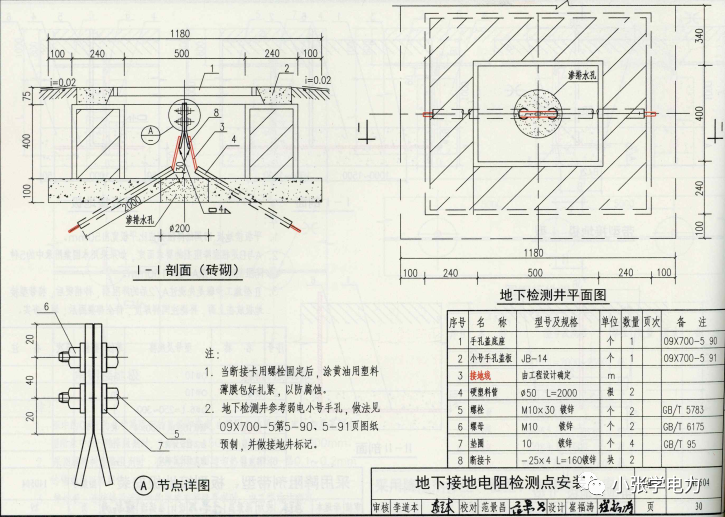

2、地下接地电阻检测点安装

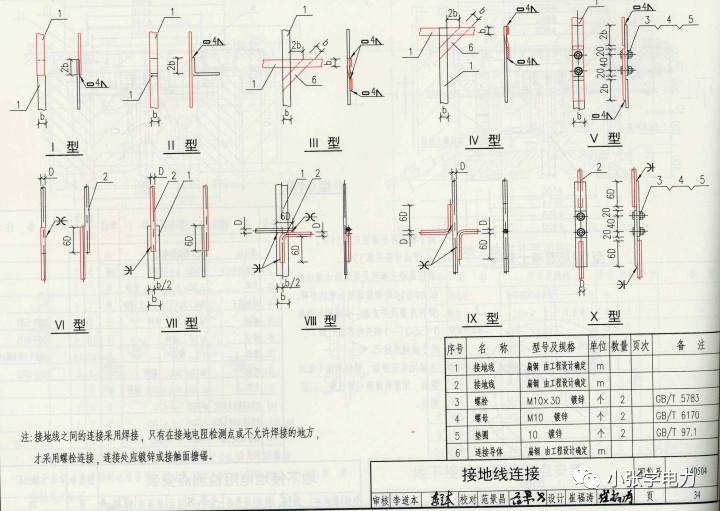

3、接地线连接

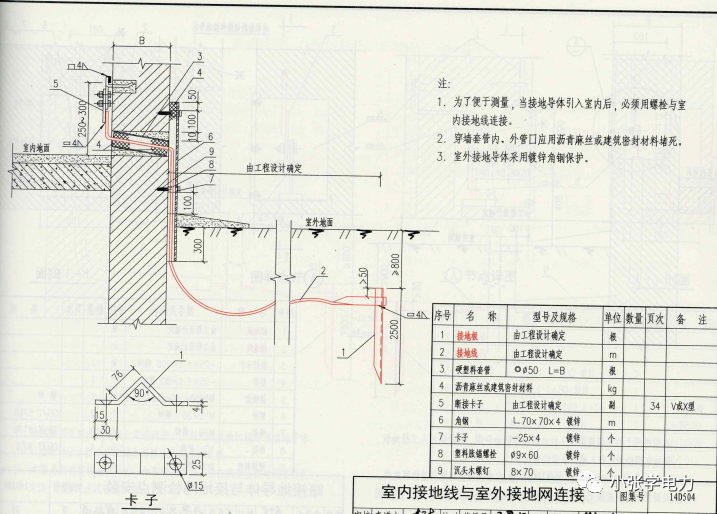

4、室内接地线与室外接地网连接

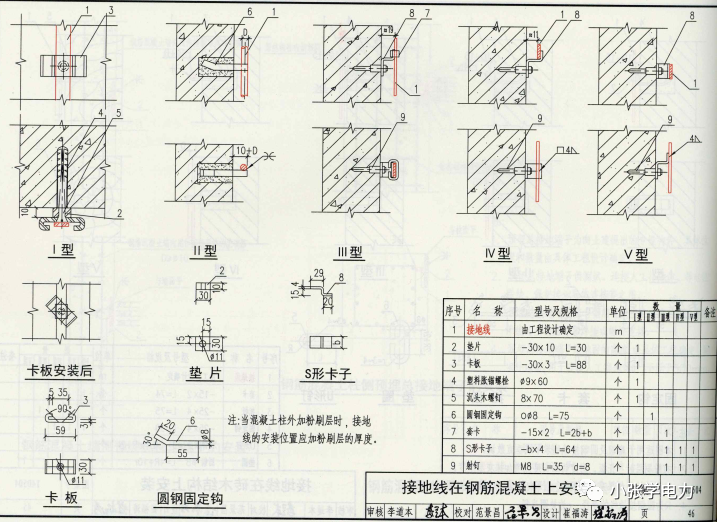

5、接地线在钢筋混凝土上安装

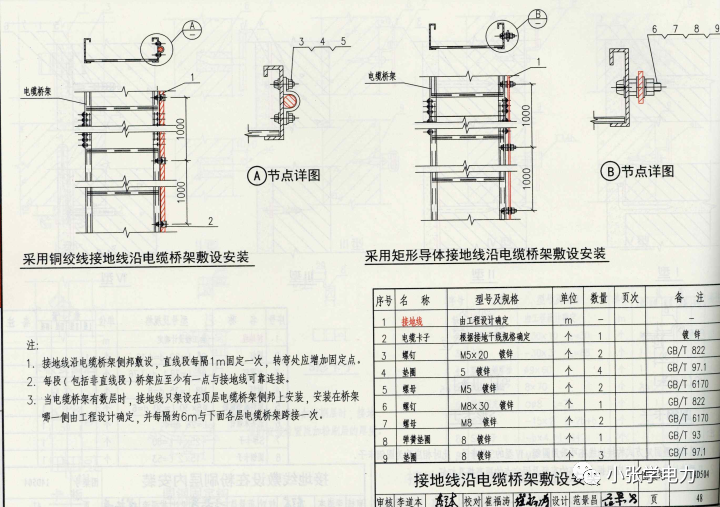

6、接地线沿电缆桥架敷设安装

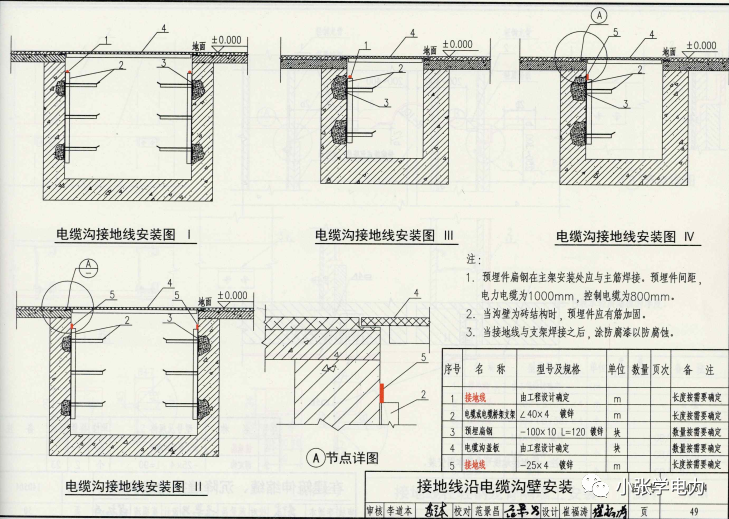

7、接地线沿电缆沟壁安装

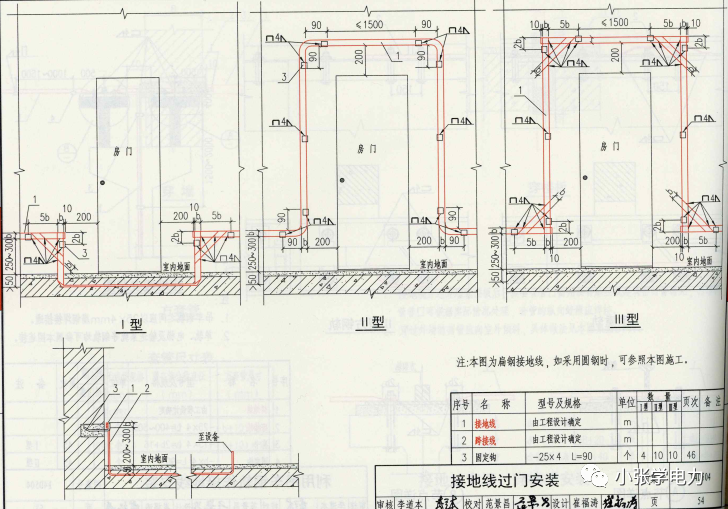

8、接地线过门安装

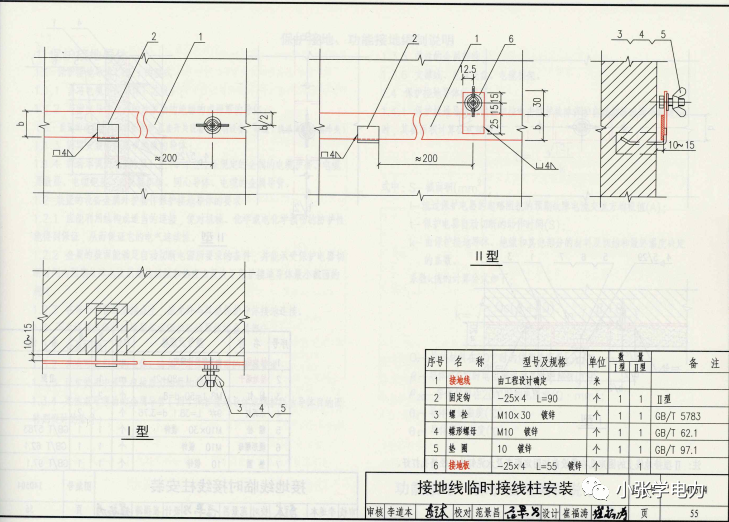

9、接地线临时接线柱安装

10、母线槽金属外护物接地安装

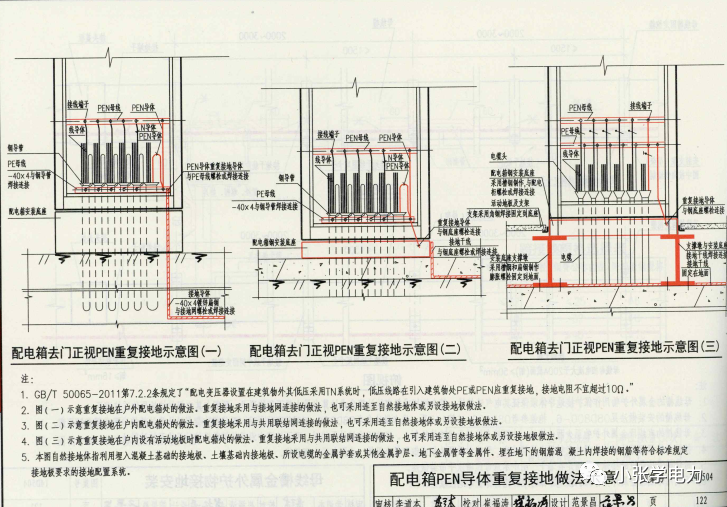

11、配电箱PEN导体重复接地做法示意

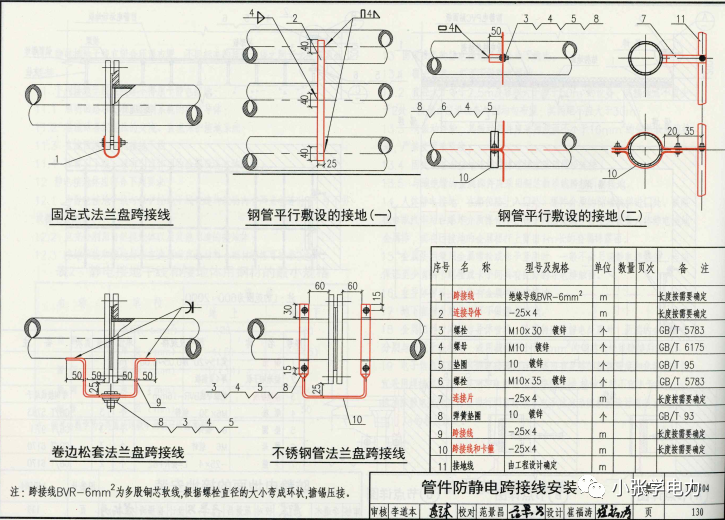

12、管件防静电跨接线安装
