1.三极管:全称应为半导体三极管,也称双极型晶体管、晶体三极管,是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号, 也用作无触点开关三极管是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种。

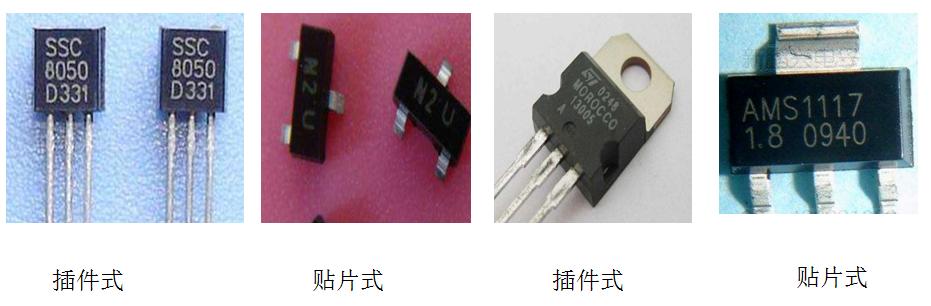

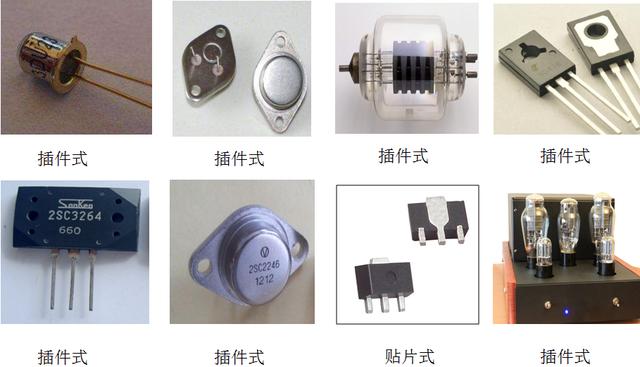

目前市场上常见的三极管如下:


2.三极管

是电流放大器件也是非线性原件,有三个极,分别叫做集电极C,基极B,发射极E.目前三极管有NPN与PNP两种,三极管有三种放大状态,放大/截止/饱和.


3.三极管三个工作区的特点

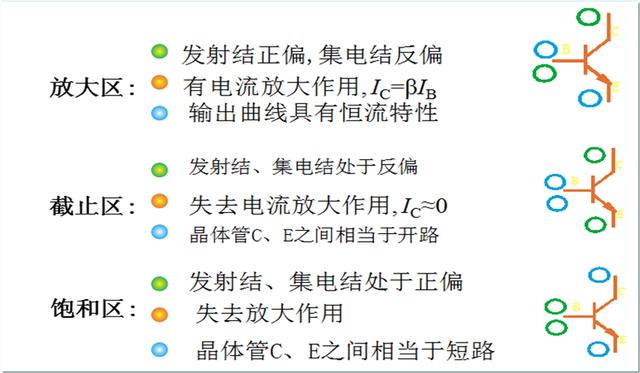

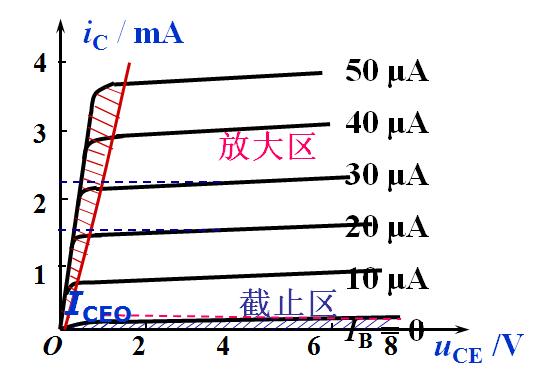

4. 放大区

条件:发射结正偏/集电结反偏

特点:水平、等间隔

•此时IC受控于IB;同时IC与UCE基本无关,可近似看成恒流。此区内三极管具有电流放大作用

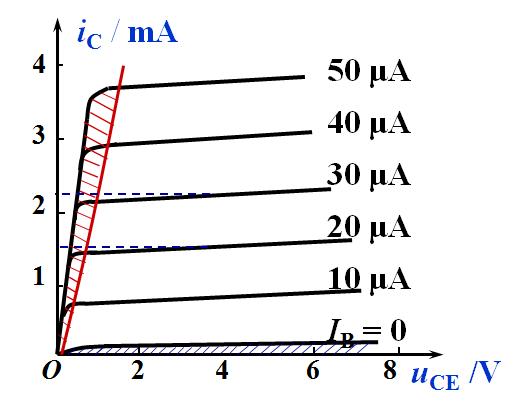

5. 截止区

三极管输出特性曲线中,IB=0的输出特性曲线以下,横轴以上的区域称为截止区。其特点是:发射结和集电结均为反偏各电极电流很小,相当于一个断开的开关。


6.饱和区

输出特性曲线中,UCE≤UBE的区域,即曲线的上升段组成的区域称为饱和区饱和区的特点是:发射结和集电结均为正偏。

工作在此区的三极管相当于一个闭合的开关,没有电流放大作用。

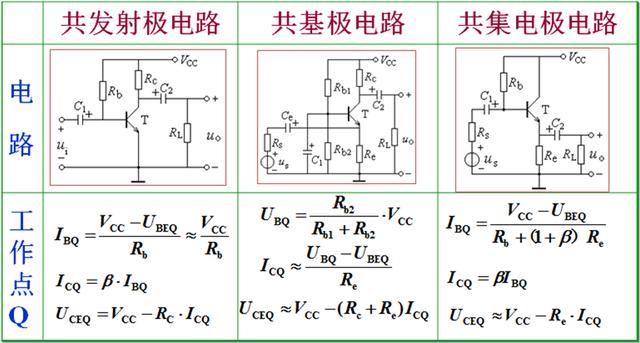

7.三种放大电路

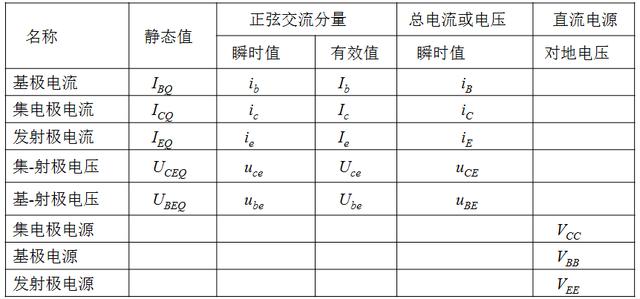

8.放大电路中各电流、电压的名称和符号


9.三极管电路应用:

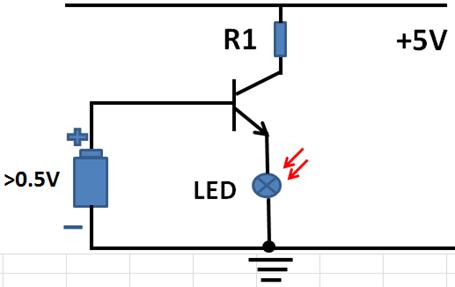

9-1.以NPN三极管为例,NPN三极管电路中,基极电位需要高于发射极电位0.5v管子才可以正偏导通,通过以下电路可以看出如果使LED灯亮在基极加入正向>+0.5V电压就会点亮LED灯,随着基极电压的增高从而会使IE的电流增加这样会使LED从暗变为更亮,如下图所示

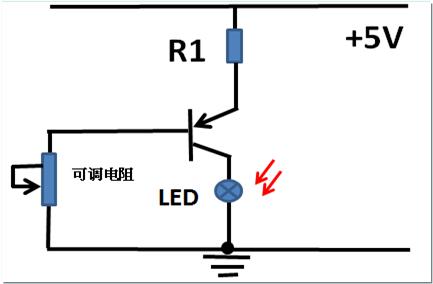

9-2.以PNP三极管为例,用手调整基极电阻LED就会慢慢变亮,在PNP三极管电路中,发射极电位需要高于基极电位0.5v管子才可以正偏导通;因此基极电位与发射极之间存在一个0.5v的关系;这个0.5v就是作为基极和发射极之间的发射结电压,发射结电压不论是NPN或PNP都是一样的,即0.5v。

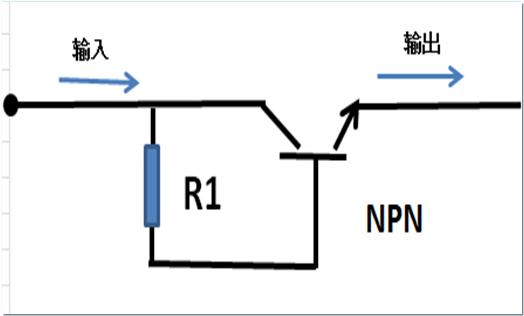

9-3.开关电路,对于NPN三极管在集电极加载输入电压,另外给基极加正向电压,在发射极就会有输出电压,一般的开关电路均会以下方式。


10.三极管工作条件:

三极管实现电流放大的外部偏置条件:发射结正偏,集电结反偏

• 此时,各电极电位之间的关系是:

NPN型 UC>UB>UE

PNP型 UC<UB<UE


11.三极管电流分配关系 :

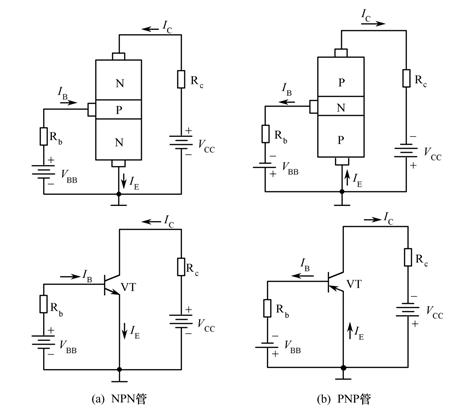

:NPN管放大实验电路中的三极管的偏置满足发射结正偏,集电结反偏,调节Rb,改变IB的大小,得出相应的IC和IE的数据

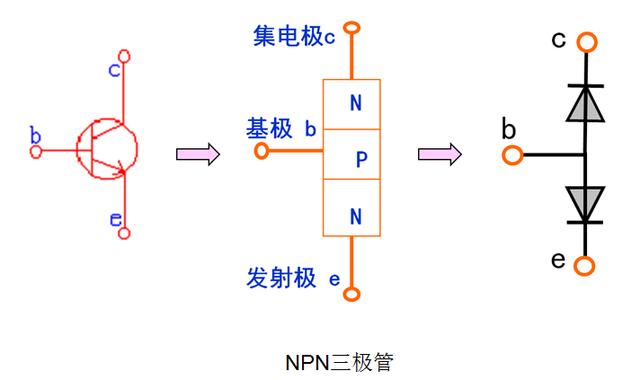

12.了解三极管的内部基本结构:


14.用万用表判别三极管的基极与管型

上面我们已经介绍过NPN&PNP三极管内部的结构,对于PNP型三极管,C/E极分别为其内部两个PN结的正极,B极为它们共同的负极,而对于NPN型三极管而言,则正好相反:C/E极分为两个PN结的负极,而B极则为它们共用的正极,根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型,具体方法如下:

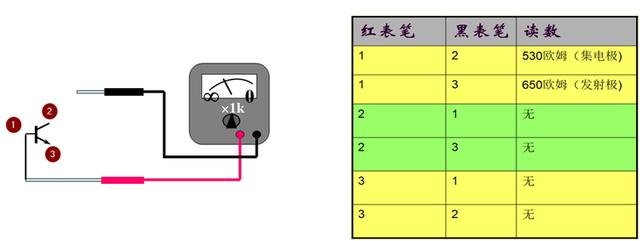

将指针万用表拨在RX100或RX1K档上,红笔接触某一管脚,用黑表笔分别接另外两个管脚,这样就可以得到三组的读数,当其中一组二次测量都是几百欧的低阻值时,若公共管脚是红表笔,所接触的是基极,且三极管为PNP型,若公共管脚是黑表笔,则此三极管为NPN型.


15.三极管极性判断总结

15-1.正常的NPN结构三极管的基极(B)对集电极(C)、发射极(E)的正向电阻是430Ω-680Ω(根据型号的不同,放大倍数的差异,这个值有所不同)反向电阻无穷大。

15-2.正常的PNP 结构的三极管的基极(B)对集电极(C)、发射极(E)的反向电阻是430Ω-680Ω,正向电阻无穷大。集电极C对发射极E在不加偏流的情况下,电阻为无穷大。

15-3.基极对集电极的测试电阻约等于基极对发射极的测试电阻,通常情况下,基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右(大功率管比较明显),如果超出这个值,这个元件的性能已经变坏,请不要再使用。

15-4.按材料分有两种:锗管和硅管,三极管的导通电压有:硅管是0.5-0.7V,锗管是0.2-0.3V,所以这个是重点一定要牢记.

此课程只是基础课程欢迎大家在下方给我留言,未来我会专门开课笔记本电路课程,有想学习电脑主板及笔记本学员可以关注我,谢谢
