稀油润滑系统原理图_机械设备类集中润滑系统

机械设备类集中润滑系统，是依据机械设备特点而专门设计的，主要有四种类型：递进式集中润滑系统、容积式集中润滑系统、抗压式集中润滑系统、油雾集中润滑系统。

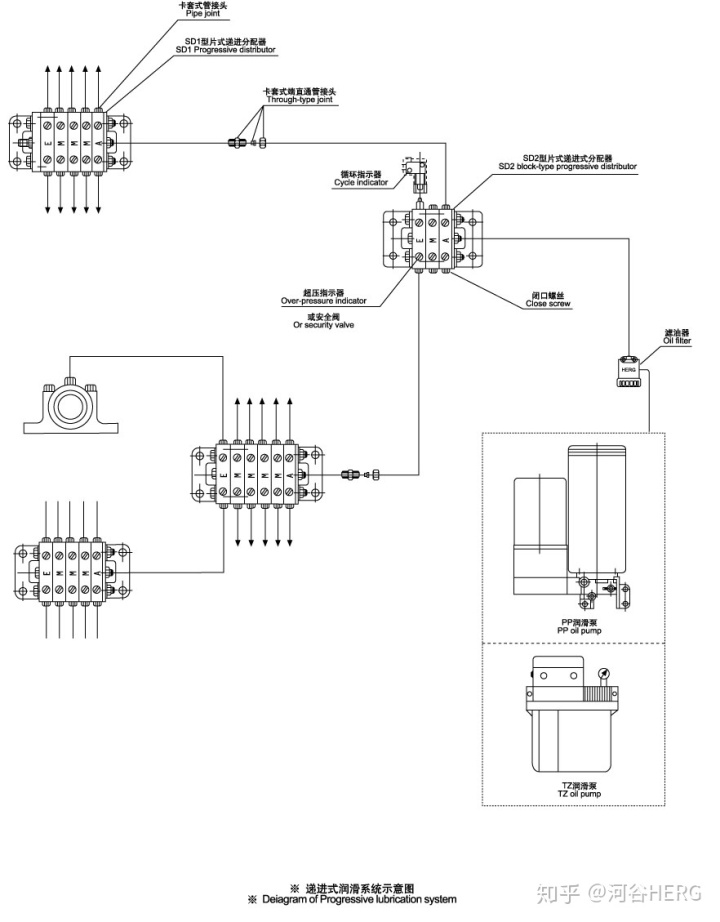

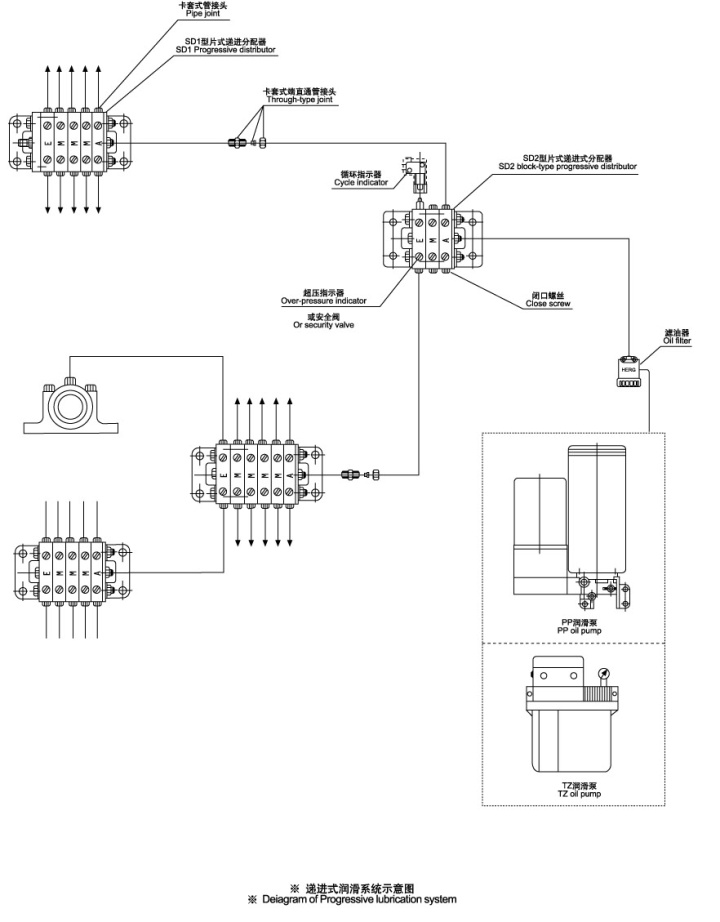

1、递进式集中润滑系统：主要由电动油脂泵、递进式分配器、油管及各种联接接头组成。其中柱塞油脂泵有两种种：ZD型高压柱塞油脂泵、PJ系列电动油脂泵。递进式分配器主要有三种：U型递进式分配器、DX型整体式递进式分配器、DY型整体式递进式分配器。递进式集中润滑系统：主要使用000#～2#锂基油脂，其工作时间和休止时间，对于ZD型高压柱塞油脂泵所组成的润滑系统，可通过油脂泵自带的控制器进行控制和调整，也可由机械设备的PLC进行控制；PJ系列电动油脂泵所组成的的润滑系统，则由机械设备的PLC进行控制。递进式集中润滑系统，工作压力为10-30Mpa,广泛应用于需要油脂润滑的各种机械设备。

2、容积式集中润滑系统：主要具有卸压功能的油脂泵、容积式分配器、油管和各种联接接头组成。使用的油品有两类：稀油和油脂。适用于稀油的润滑泵有TZ型、HL型、NW型、TY型等电动润滑泵，液压泵站，MRP型电动润滑泵，手摇式润滑泵等；适用于油脂的润滑泵有：ZQ型中压柱塞油脂泵、PJ系列电动油脂泵、GM型电动油脂润滑泵、GH型电动油脂润滑泵、NKGH型手动电动油脂泵等。所使用的分配器有：检知容积式分配器、检知容积式可调试分配器、加压容积式分配器。

容积式集中润滑系统，工作压力为12～30Kgf/cm2，由于其提供给润滑点的油量精准，因此广泛应用于润滑点300点以下的机床、柱塞机械、压铸设备、纺织机械、组合机床、木工、印刷、食品、包装机械等各种领域。

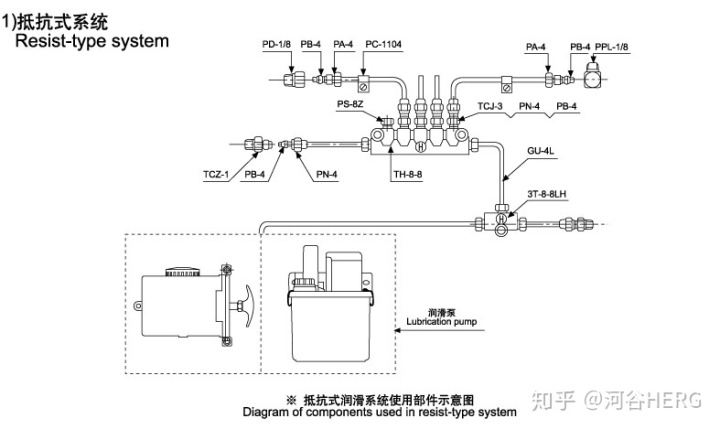

3、抵抗式集中润滑系统，主要由无卸压功能的润滑泵、抵抗式分配器、油管和各种联接接头组成。使用的油品有两类：稀油和油脂。适用于稀油的润滑泵有TZ型、HL型、NW型、TY型等电动润滑泵、TM型自动间歇润滑泵、DC型电磁润滑泵，MRP型气动润滑泵，BM系列马达泵，手拉式、手摇式、手压式等手动润滑泵；适用于油脂的润滑泵有：PJ系列电动油脂泵、GM型电动油脂润滑泵、GH型电动油脂润滑泵、DC型电磁润滑泵、NKGH型手动电动油脂泵等。所使用的分配器有：VK、VM型抵抗式分配器，TZJ、TZZ型直通抵抗式比例分配器，TCJ、TCZ型限流杆抵抗式比例分配器，TK型可调抵抗式比例分配器，VD型阻尼式分配器。

抵抗式集中润滑系统，工作压力为2～15Kgf/cm2，一般应用于润滑点少于20点的轻工、印刷机械等小型机械设备。容积式集中润滑系统和抵抗式集中润滑系统，其工作时间和休止时间，由所选用的润滑泵所决定：①当选用TZ型、HL型、NW型、TY型、GM型等电动润滑泵，集中润滑系统的工作时间和休止时间，由润滑泵自带的控制器进行控制和调整，也可由机械设备的PLC进行控制。②当选用TM型自动间歇润滑泵时，集中润滑系统的工作时间和休止时间由润滑泵进行控制。③当选用MRP型气动润滑泵、DC型电磁润滑泵、BM系列马达泵时，集中润滑系统的工作时间和休止时间，也可由机械设备的PLC进行控制。④当选用手动润滑泵时，润滑系统的工作由人工进行控制。

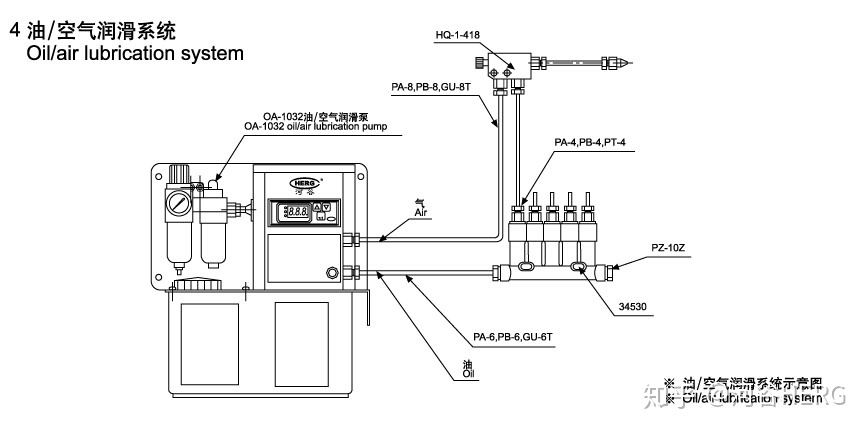

4、油雾集中润滑系统，主要由OB型油雾润滑泵、油管和各种接头组成。使用的油品为粘度10-68的润滑油。集中润滑系统的工作时间和休止时间，由机械设备的PLC进行控制。该润滑系统除了可提供15个油雾出口外，可另外提供3个手动稀油出口。适用于机械设备之润滑点的润滑和冷却，广泛用于机械行业设备。
