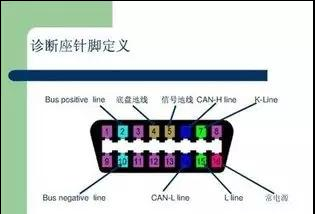

天籁obd接口针脚定义_OBD详解

你知道你们的OBD都在什么地方吗，下面我来给大家简单介绍下。

 OBD作为一个专有名词的缩写，其全称为On Board Diagnostics     中文的意思是：车载自动诊断系统。这套系统能在汽车运行过程中实时监测发动机电控系统及车辆的其它功能模块的工作状况，如有发现工况异常，则根据特定的算法判断出具体的故障，并以诊断故障代码(DTC，Diagnostic Trouble Codes)的形式存储在系统内的存储器上。系统自诊断后得到的有用信息可以为车辆的维修和保养提供帮助，维修人员可以利用汽车原厂专用仪器读取故障码 ，从而可以对故障进行快速定位，以便于对车辆的修理，减少人工诊断的时间。

各车型OBD接口位置的查找

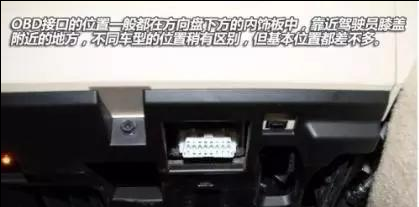

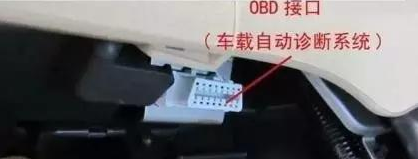

首先寻找到车辆的OBD接口位置. 08D接口为十六针母头接口.接口为梯形状。部分车型OBD口上有护盖.常见的OBD接口为黑色、白色或者蓝色.

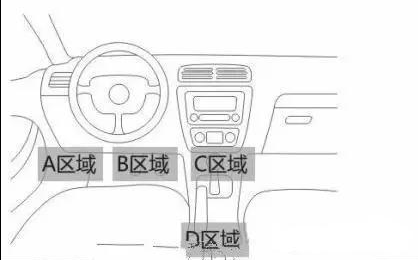

不同型号车型OBD接口位置不同 下图是OBD接口可能在的位置：A区域：通用、大众、宝马、福持、丰田、现代、雪铁龙等品捭的绝大部分车型 B区域：大众途安.进口笛克萨斯等少数车型 C区域：东风雪铁龙等少数车型 D区域：东风雪铁龙等少数车型

别克君威2.5：OBD诊断头在油门踏板上方。

别克君威3.0：OBD诊断头在油门踏板上方

本田雅阁：OBD诊断头在仪表板的下方。

北京吉普2500：OBD诊断头在驾驶员左护板侧。

北京吉普2033：OBD诊断头在发动机舱内左侧

北京现代索娜塔：OBD诊断头在油门踏板上方。

桑塔纳99新秀：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。

桑塔纳2000：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。

时代超人：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。

帕萨特B4：OBD诊断头；帕萨特系统；诊断头在仪表盘右下方的装饰板内。

帕萨特2.0：OBD诊断头；帕萨特系统；诊断头在手刹车右侧

奥迪V6：2+2诊断头；大众奥迪系统；诊断头在发动机舱保险盒内，用E-118奥迪2+2测车线。

奥迪A6：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。

奇瑞QQ三缸：用OBD接头；西门子系统；诊断头在右侧储物箱下方。

奇瑞QQ四缸：三孔诊断头；检测线颜色是棕白；联电系统或大众系统；诊断头在驾驶员左侧保险盒附近。

奇瑞风云7160EX：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间的刹车泵附近。

奇瑞风云7160ES：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间刹车泵附近。

长安之星：三孔诊断头；联电系统；诊断头在电瓶负极附近。

长安欧雅：三孔诊断头；联电系统；诊断头在驾驶员座下中间横梁左侧。

长安镭蒙：OBD诊断头；联电二代系统；诊断头在驾驶员左侧保险盒附近。

长安奥托：OBD诊断头；联电系统；诊断头在驾驶员左侧保险盒附近。

长安福特：OBD诊断头；诊断头在驾驶员左护板侧

华洋汽车：OBD诊断头；德尔福系统；诊断头在驾驶员左侧保险盒附近。

五菱之光：OBD诊断头，位置在驾驶员右侧座下；系统根据不同发动机和所配的电脑有所不同。五菱系统还有诊断头在电脑附近的

五菱扬光：OBD诊断头；五菱系统；随不同电脑，系统也有所不同；诊断头位置也在电脑附近。对于五菱MOTOROLA 摩托罗拉系统的诊断头，在用OBD诊断头检测不了时，请换用E-100欧宝/赛欧诊断头检测。

爱丽舍：OBD诊断头在驾驶员左护板侧保险盒内。

福特翼虎吉普(ESCAPE XLT)：OBD诊断头在驾驶员左护板侧。

丰田佳美(CAMRY)2.2：丰田-1、丰田-2诊断头；诊断头在发动机舱内右侧减振器附近或驾驶室内保险盒附近。

天籁：OBD-Ⅱ诊断座；诊断头在驾驶员左护板侧。

马自达M6：OBD-Ⅱ诊断座；诊断头在驾驶员左护板侧。

羚羊世纪星：诊断头在驾驶员仪表板下方。

飞度：OBD-Ⅱ诊断座；诊断头在驾驶员方向盘下面。

一汽红旗：OBD诊断头；一汽红旗系统；诊断头在驾驶员左护板侧

一汽捷达：OBD诊断头；大众奥迪系统；诊断头在保险盒右侧附近

一汽佳宝：OBD诊断头；德尔福系统；诊断头在保险盒附近或前右门

中华：OBD诊断头；诊断头在保险盒附近或在油门踏板上方

松花江：OBD诊断头；德尔福系统；诊断头在保险盒附近。

哈飞民意：OBD诊断头；德尔福系统；诊断头在保险盒附近或在油门踏板上方。

哈飞中意：OBD诊断头；德尔福系统；诊断头在保险盒附近或在油门踏板上方。

哈飞路宝7100：OBD诊断头；诊断头在前右座下面。

哈飞路宝7110：OBD诊断头；五菱N1电脑；诊断头在前右座下电脑处。

哈飞7160：OBD诊断头；五菱N1电脑；诊断头在刹车踏板上方。

昌河汽车：OBD诊断头；德尔福系统；诊断头在保险盒附近或在油门踏板上方。

昌河海豚：OBD诊断头；德尔福系统；诊断头在保险盒附近或在油门踏板上方。

昌河北斗星：OBD诊断头；不同电脑用不同系统；诊断头在油门踏板上方。

汉江伊美：OBD诊断头；德尔福系统；诊断头在保险盒附近

秦川福莱尔：OBD诊断头；不同电脑用不同系统；诊断头在驾驶员右

吉利美日：OBD诊断头；M1.5.4系统；诊断头在保险盒附近

吉利豪情：丰田形状的诊断头，位置在发动机舱内左后方。

大宇DAEWOO CIELO：12孔诊断座，位置在右侧工具箱右侧。

悦达起亚：(引用)汽车诊断座为20孔的，上面4个，中间8个，下面也是8个。用“奔驰单针”插入汽车诊断座的第16孔上，排列顺序是从上面的4个孔的第一孔开始，进入中国车系的锐达起亚车系进行测试
