目录

一、湿式自动喷水灭火系统
二、干式自动喷水灭火系统
三、雨淋自动喷水灭火系统
四、预作用自动喷水灭火系统
五、泡沫-雨淋灭火系统
六、细水雾灭火系统
七、高压二氧化碳灭火系统
八、柜式低压CO2自动灭火系统
九、IG－541灭火系统

一、湿式自动喷水灭火系统

工作原理

    保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力(产生压差)，使阀瓣打开(湿式报警阀开启)，其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

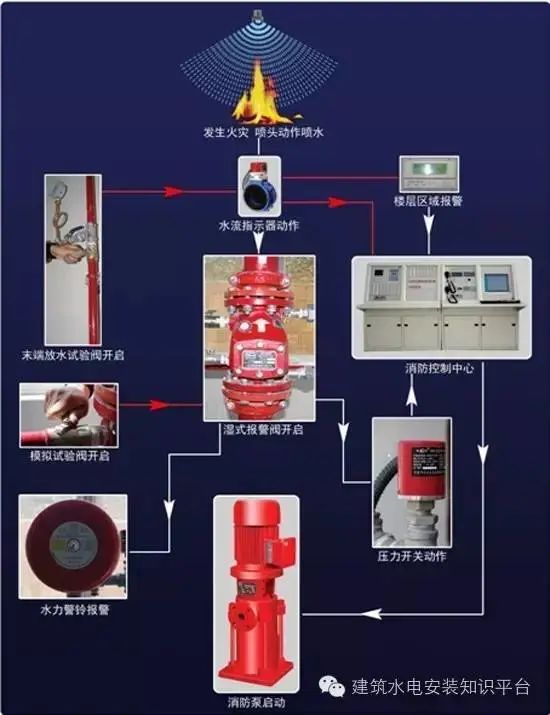

系统工作流程图

二、干式自动喷水灭火系统

工作原理

    保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启释放压力气体。这时干式报警阀系统侧压力降低，供水压力大于系统侧压力(产生压差)，使阀瓣打开(干式报警阀开启)，其中一路压力水流向洒水喷头，对保护区洒水灭火，水流指示器报告起火区域，另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

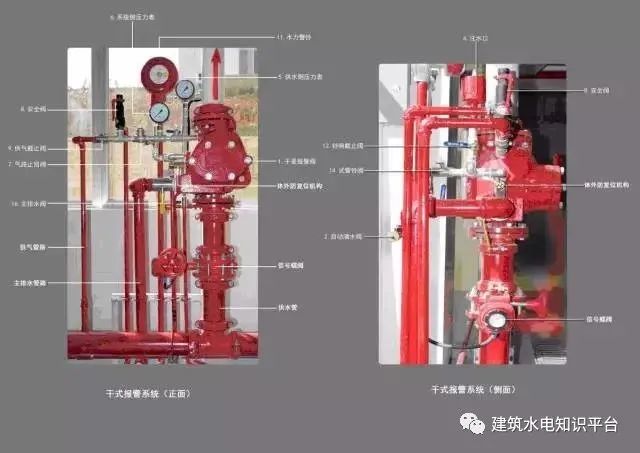

系统各部件构成及用途
