一、光敏二极管

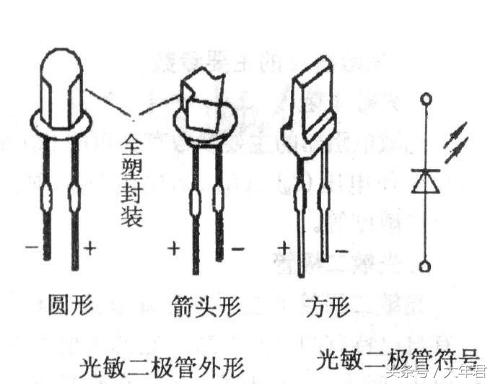

光敏二极管是一种采用PN结单向导电性能的结型光电器件，也叫光电二极管，能够将光信号变成电信号的探测器件，通过在PN结加上反向电压，在光的照射下反向导通，光敏二极管所用材料一般有硅、锗等。如下图是光敏二极管的外形结构与符号。

光敏二极管一般有ZDU型和ZCU型两种。一般常用的是ZCU型,它是全密封、金属外壳、顶部有玻璃窗口。光敏二极管具有体积小、重量轻、使用寿命长、灵敏度高等特点。

1、光敏二极管主要参数

①最高工作电压Ｕmax：在无光照射时，光敏二极管反向电流不超过0.lμA时，所加的反向最高电压值。

②光电流IL：光敏二极管在受到一定光线照射时，在加有正常反向工作电压时的电流值。

③暗电流ID：在无光照射时，光敏二极管加有正常工作电压时的反向漏电流。

④响应时间Tr:光敏二极管把光信号转换为电信号所需的时间。

⑤光电灵敏度:表示光敏二极管对光的敏感程度。

2、光敏二极管应用

光敏二极管有PN结型、PIN结型、雪崩型以及肖特基结型4种，其中应用较多的是用硅材料制成的PN结型光敏二极管。光敏二极管主要用于自动控制。如光耦合、光电读出装置、红外线遥控装置、红外防盗、路灯的自动控制
