ansys命令流_ANSYS命令流_网格大小设置

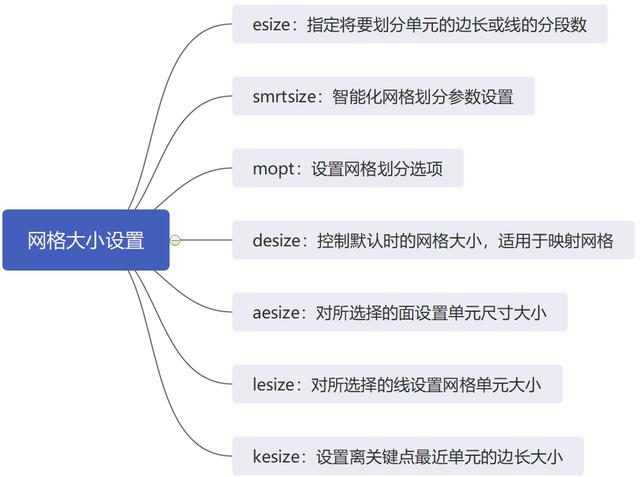

涉及网格大小设置的命令共有7个，如下所示：

esize

esize,size,ndiv

功能：指定将要划分单元的边长或线的分段数

1. size：设置单元边的长度，线分段数根据线长自动计算，若该值为0或空，使用ndiv；
2. ndiv：设置线上划分单元的等分数，如果size不为0或空，则该值无效；

smrtsize

smrtsize,sizlvl,fac,expnd,trans,angl,angh,gratio,smhlc,smanc,mxitr,sprx

功能：智能化网格划分参数设置

1. sizlvl：设置整个网格划分时单元大小的等级值，该值控制单元的最小值。若该项有输入时，其他变量无效。其值有如下几个：

1)n：设置尺寸等级为n，n为1~10的整数，n值越小网格越细；

2)stat：列表输出“smrtsize”命令当前的设置；

3)defa：恢复“smrtsize”设置到其默认值；

4)off：关闭智能化网格划分；

2. fac：用于计算默认网格尺寸的缩放因子，其值为0.2~5；
3. expnd：网格扩展因子

......

lesize

lesize,nl1,size,angsiz,ndiv,space,kforc,layer1,layer2,kyndiv

功能：对所选择的线设置网格单元大小

1. nl1：线的编号；
2. size：单元边长；
3. angsiz：将曲线分割成许多角度，角度在曲线上的跨度即是单元的长度；
4. ndiv：每条线的分段数；
