ansys命令流——网格划分基础操作

部分命令涉及到前面的知识

前言：在建立实体模型，划分网格之前，必须明确采用划分方法是：自由网格or映射网格

一般步骤：分配属性（-ATT）——  尺寸控制（-SIZE）——  生成网格（-MESH）

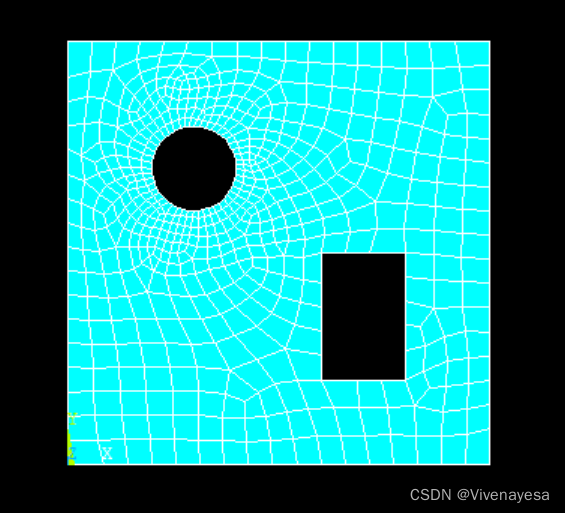

一.自由网格：SMRTSIZE      自动网格划分

SMRTSIZE,SIZLVL,FAC,EXPND,TRANS,ANGL,ANGH,GRATIO,SMHLC,SMANC,MXITR,SPRX

一般也只用填SIZLVL,范围1~10,越小越越精细

1.MEHAPE   对单元形状进行控制

MSHAPE,KEY,Dimension

      其中，key = 0,   if Dimension = 2D, 四边形单元划分网格

                                                        = 3D,六边形单元划分网格

                        = 1,   if Dimension = 2D, 三角形单元划分网格

                                                        =3D, 四面体单元划分网格

2.MSHKEY  对网格划分的网格类型

MSHKEY,KEY

               KEY = 0(可缺省), 自由网格划分

                       = 1, 映射网格划分

                       = 2, 第一选择用映射网格划分，如果不能，就采用自由网格划分



 二.映射网格：DESIZE 映射网格

DESIZE,MINL,MINH,MXEL,ANGL,ANGH,EDGMN,EDGMX,ADJF,ADJM

对实体模型要求较高:(1)该面必须是三条/四条边

                                 (2)对边划分应相等或满足过渡形网格

                                 (3)假若仅有三条边，则划分单元必须为偶数且各边单元数相等

解决办法：(1)对线进行合异(LCOMB)或者连接（LCCAT）把线减少至4条，或AMAP

                  (2)切割面ASBW,ASBL等,分成多个三角形或四边形

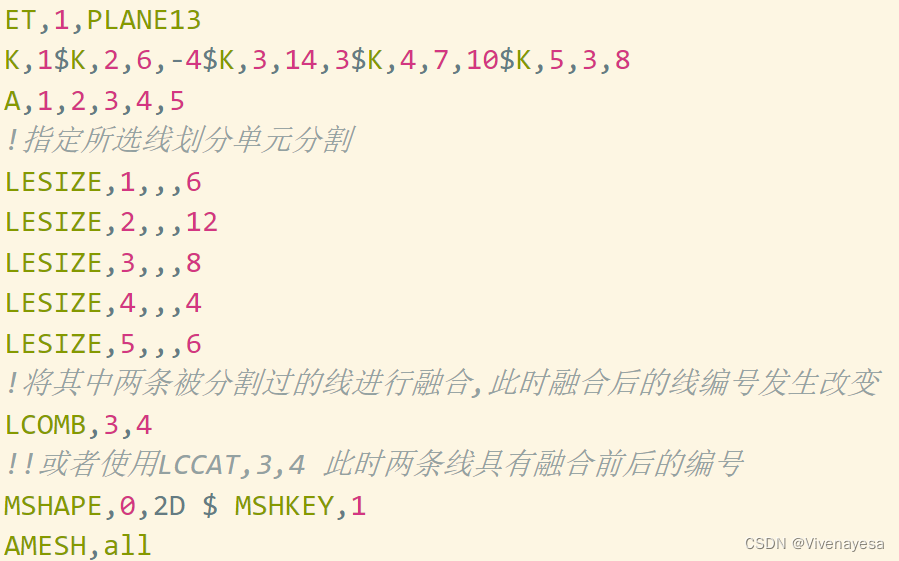

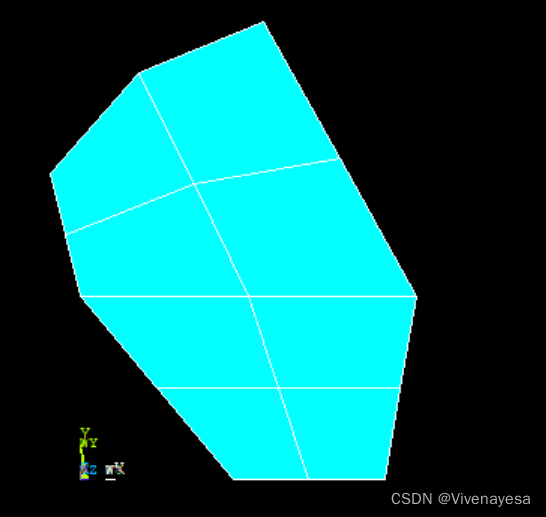

1.案例一：对不规则五边形进行映射网格划分

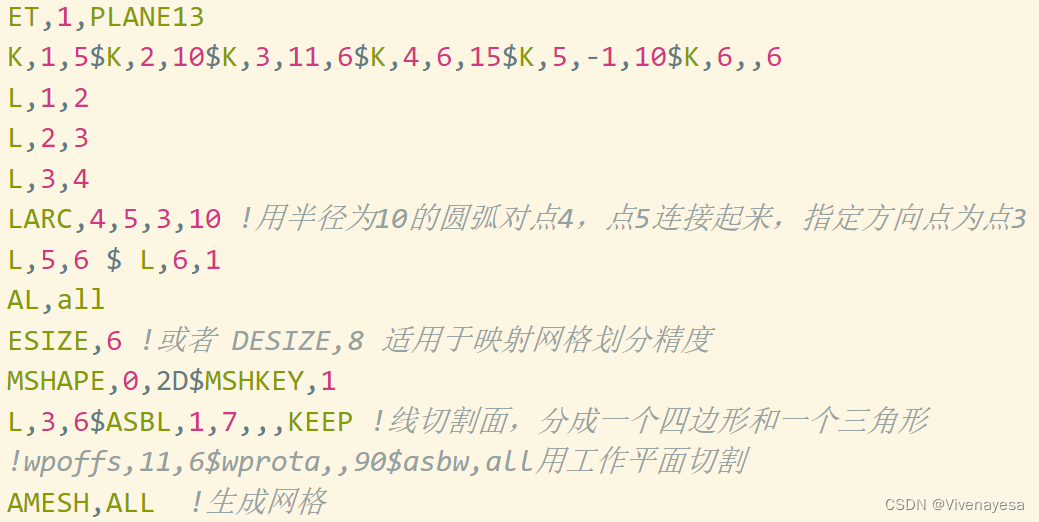

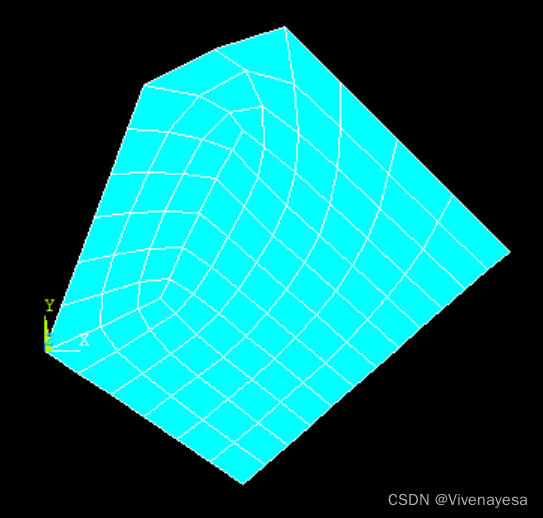

2.案例二：不规则六边形-ASBL用线切割和ASBW用工作平面切割

关于工作平面知识，可看前面部分ansys工作平面系列,这里不再具体讲解

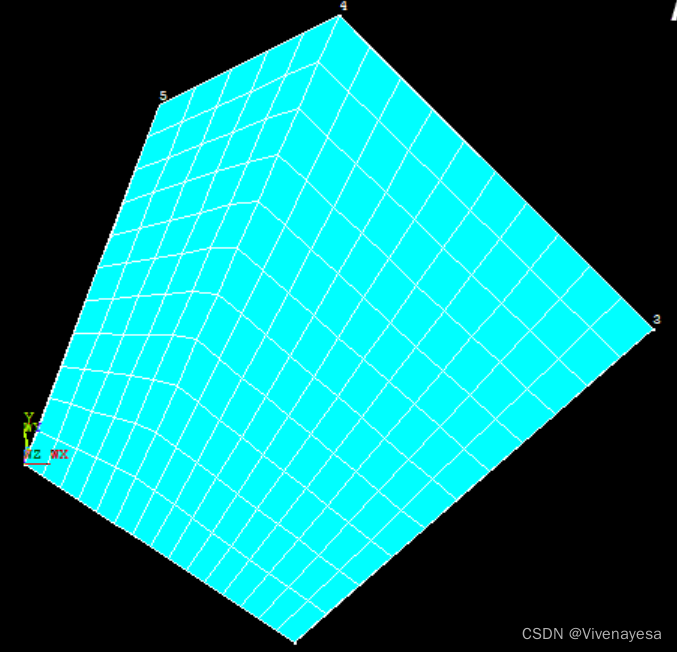

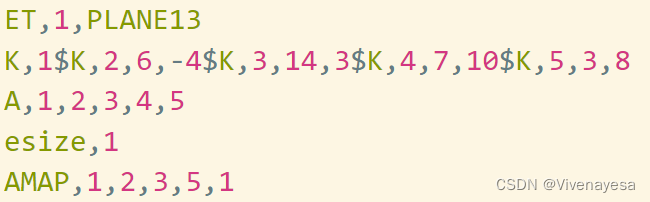

 3.案例三：案例三：AMAP命令

AMAP,AREA,KP1,KP2,KP3,KP4

           AEAA——面号

          KP1,KP2,KP3,KP4——指定的角点,3个或4个,任意顺序

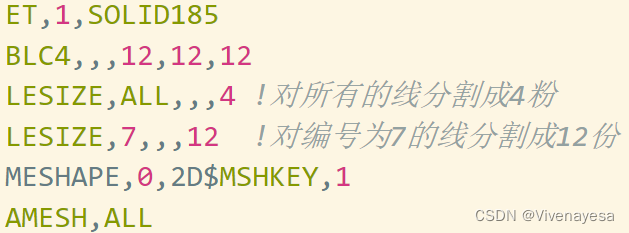

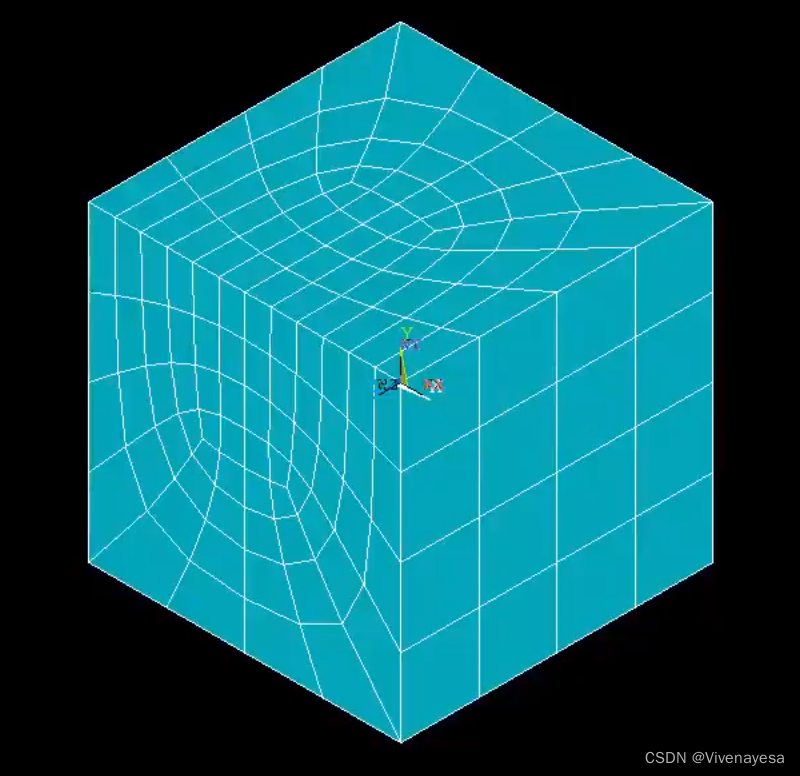

4.案例四：体映射网格

通常为六面体单元生成，必须满足以下要求：

       (1)体为4,5,6面体

       (2)体的对面个数应相等，或者满足过渡网格形式

       (3)体如果是4面,则面的单元分割数必须是偶数
