一、前言

标准作业流程的意义

标准作业流程是企业界常用的一种作业方法，其目的在使每一项作业流程均能清楚呈现，任何人只要看到流程图，便能一目了然，有助于相关作业人员对整体工作流程的掌握。

制作流程图的优点：

(一)所有流程一目了然，工作人员能掌握全局。

(二)更换人手时，按图索骥，容易上手。

(三)所有流程在绘制时，很容易发现疏失之处，可适时予以调整更正，使各项作业更为严谨。

二、定义

定义：展现过程步骤和决策点顺序的图形文档，是将一个过程的步骤用图的形式表示出来的一种图示技术。

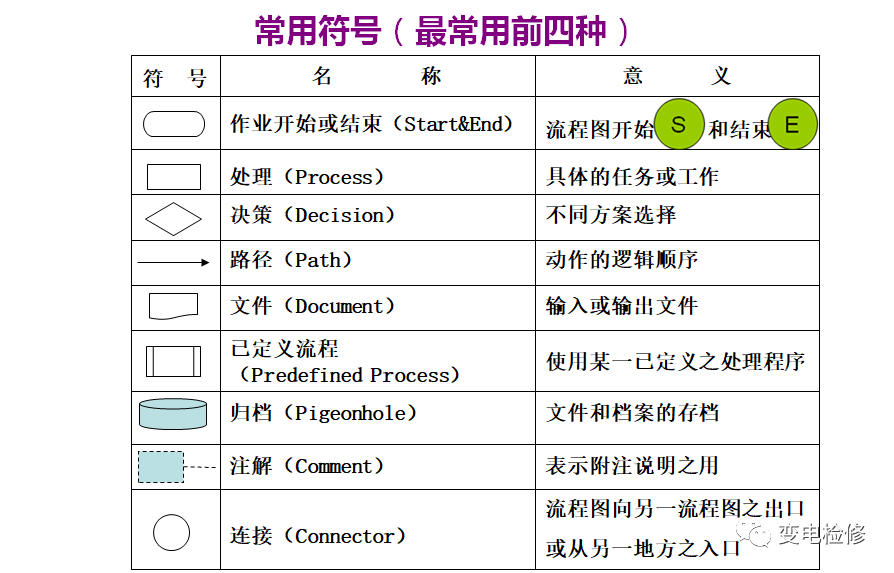

三、流程图符号

四、流程图结构说明

Ø(五)运用时机：

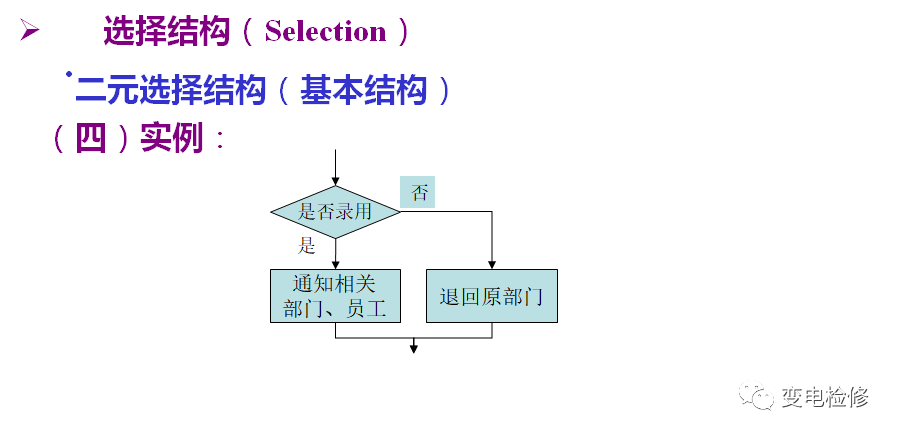

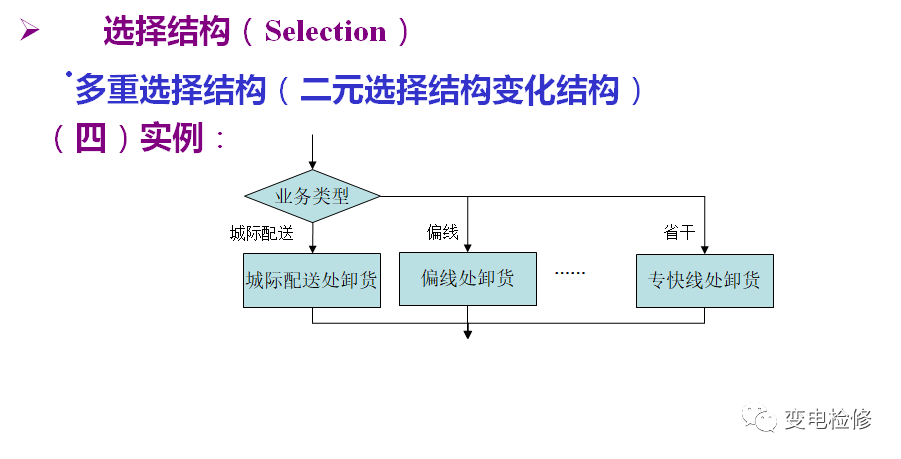

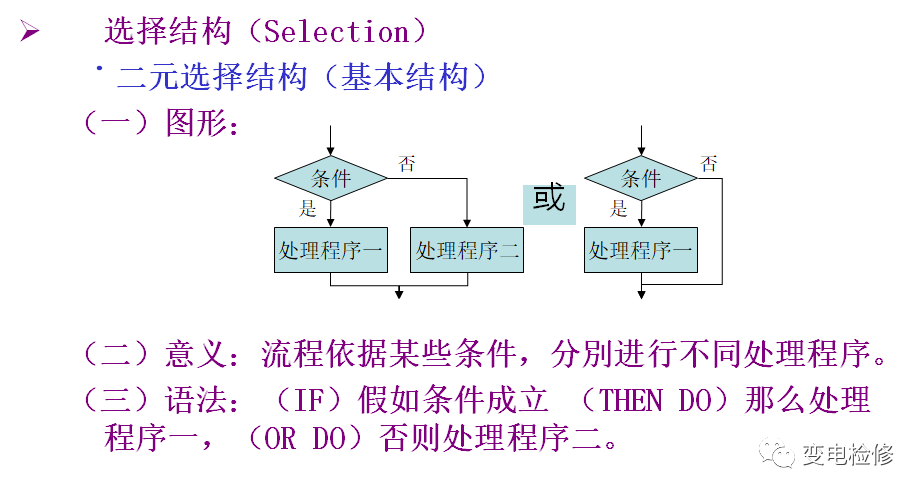

           1.本结构是二元选择结构之变化，流程依据选择或决策结果，择一进行不同处理程序。

           2.选择或决策结果路径名称，可用不同文字，来敘明不同路径之处理程序。

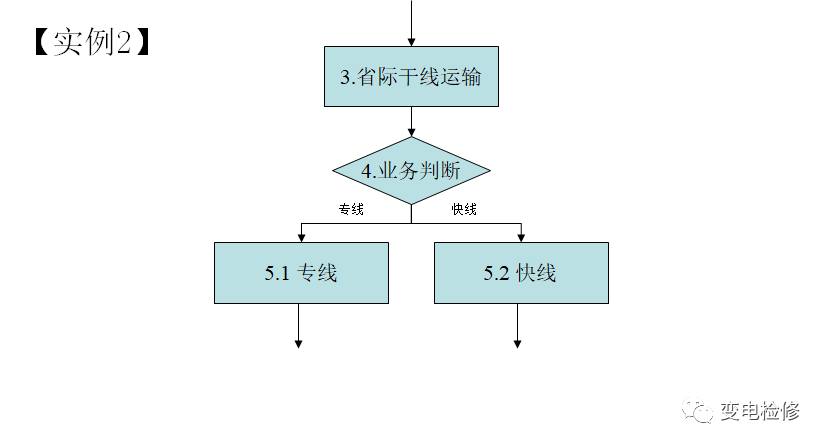

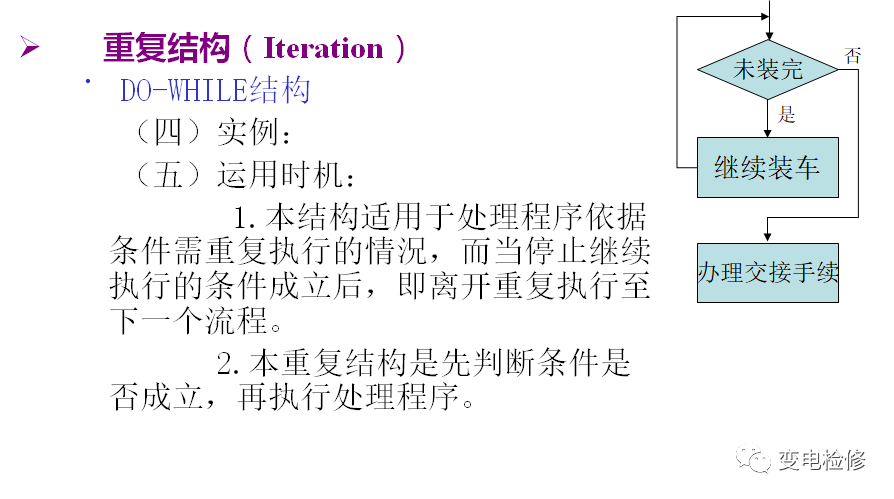

Ø(五)运用时机：

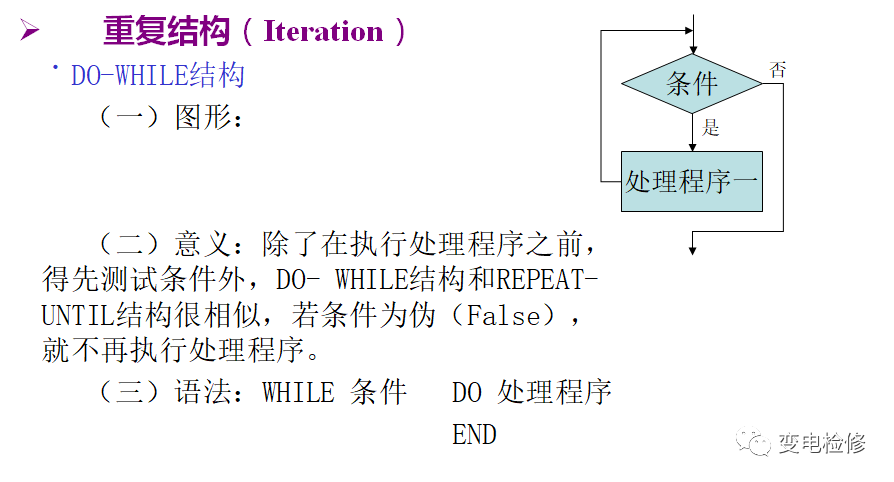

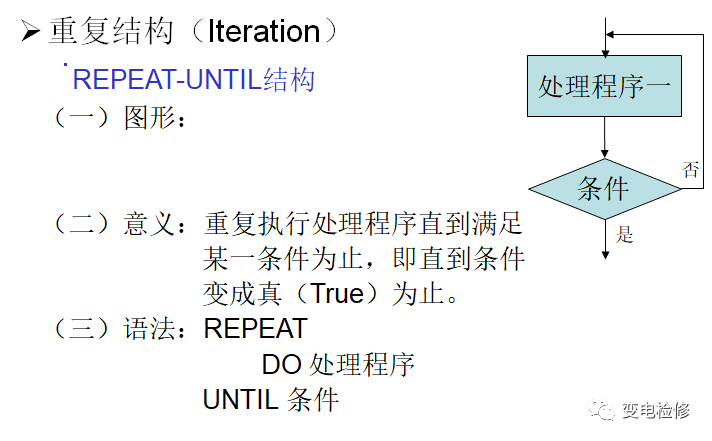

          1.本结构适用于处理程序依据条件需重复执行的情况，而当停止继续执行的条件成立后，即离开重复执行至下一个流程。

          2.本重复结构是先执行处理程序，再判断条件是否要继续执行。

五、流程图绘制原则

一、流程图分中心主轴及旁支说明，各细部流程若需补充说    明，请精简条列以虚线旁支说明，每点以不超过二行为原    则。

二、各项步骤有选择或决策结果，如「是、否」、「通过、不通过」或其他相对文字时，请回馈校正流程是否有遗漏，以避免悬而未决状况。

三、注意各流程图动线勾稽的合理性、并考量是否需建分表或合成简要总表，分表与总表应以符号、颜色等区隔，使人一目了然。

四、流程图符号绘制排列顺序，为由上而下，由左而右。

五、处理程序请以阿拉伯数字，由1开始，依处理程序排列顺序编号，并以文字依处理程序功能命名。简明扼要敘述为原则。若须表示处理程序之部门，则在编号之后，加上部门名称。

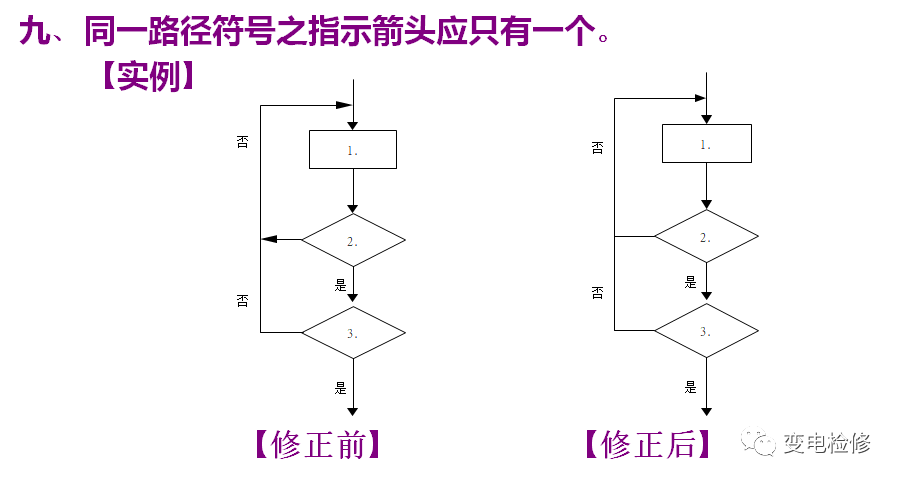

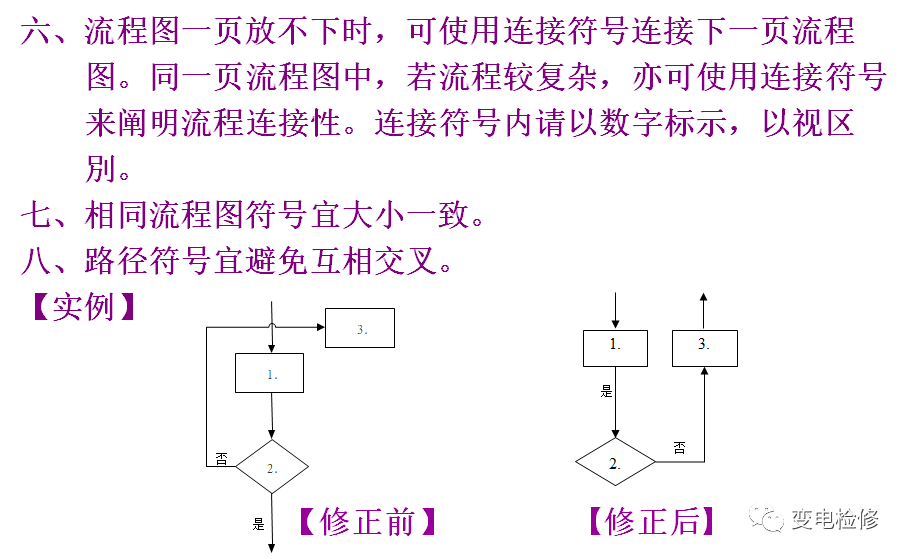

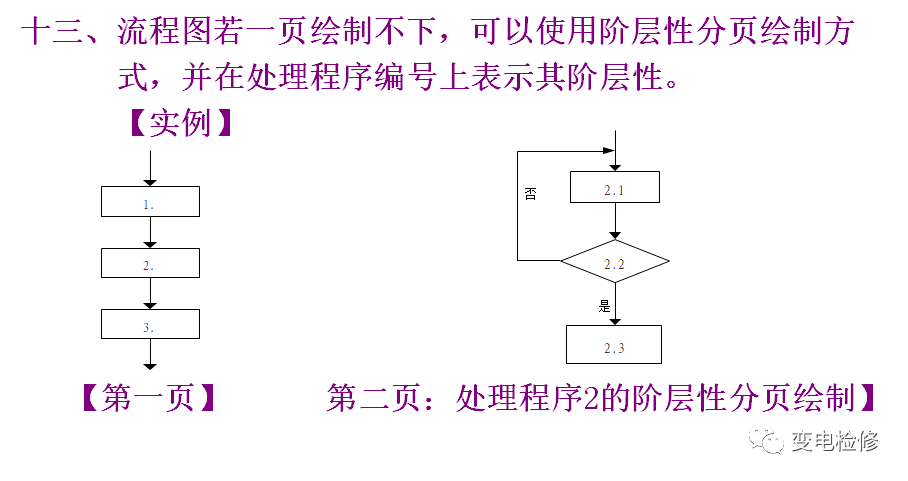

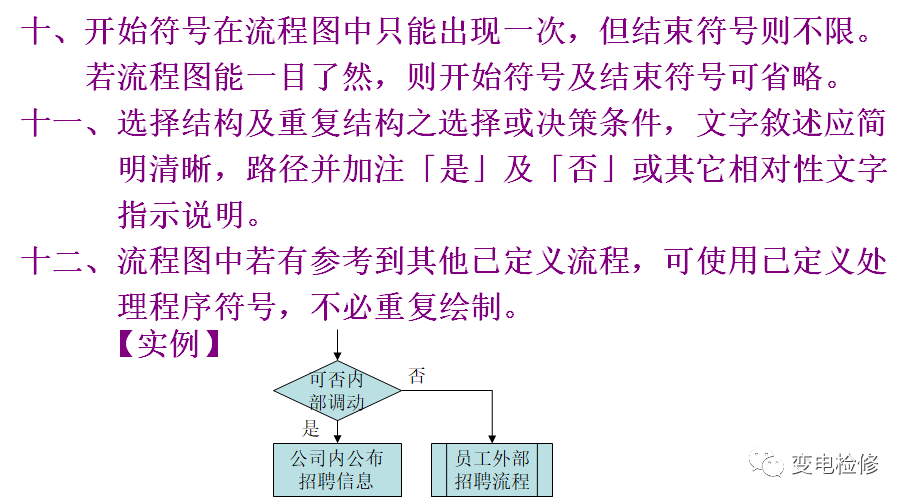

    【实例1】

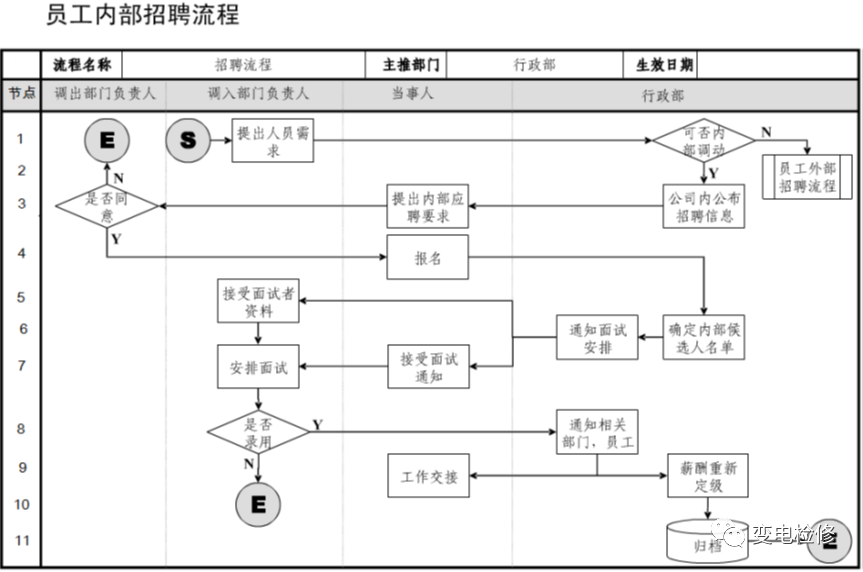

六、范例
