汽车发动机传感器安装位置

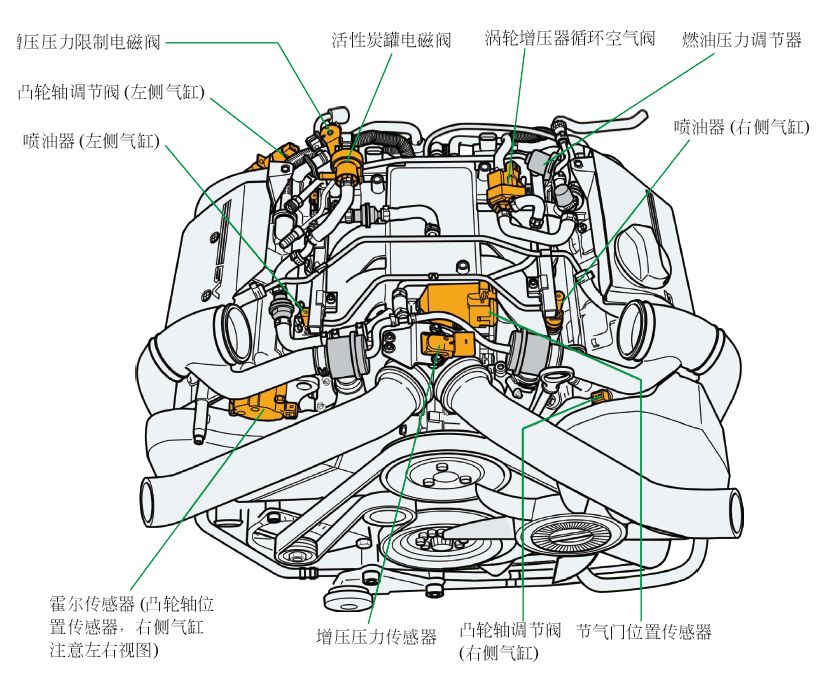

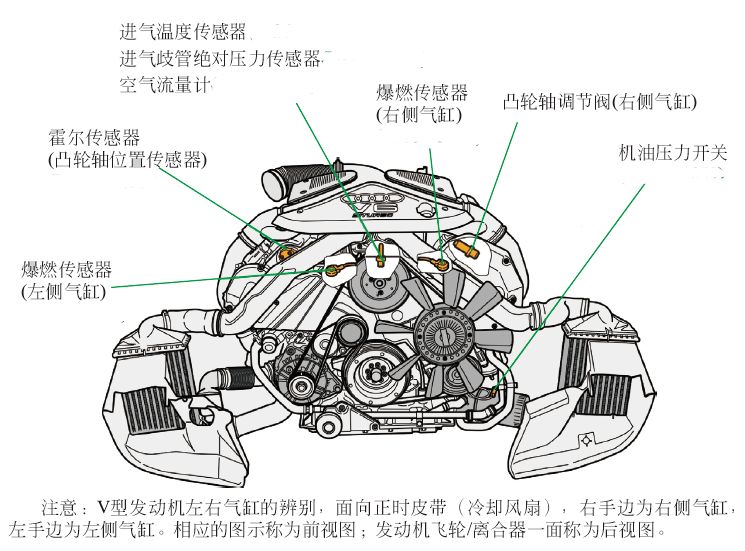

发动机控制系统传感器安装位置(前视图)▼

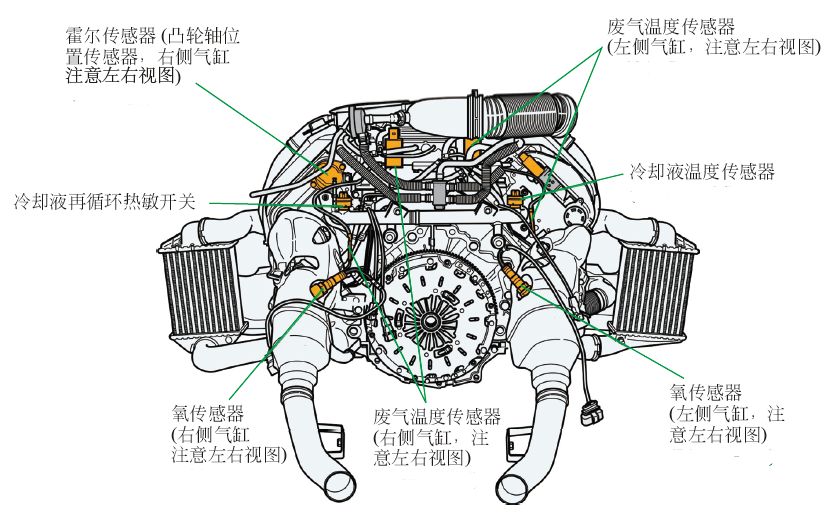

发动机控制系统传感器安装位置(后视图)▼

发动机控制系统传感器安装位置(顶视图)▼

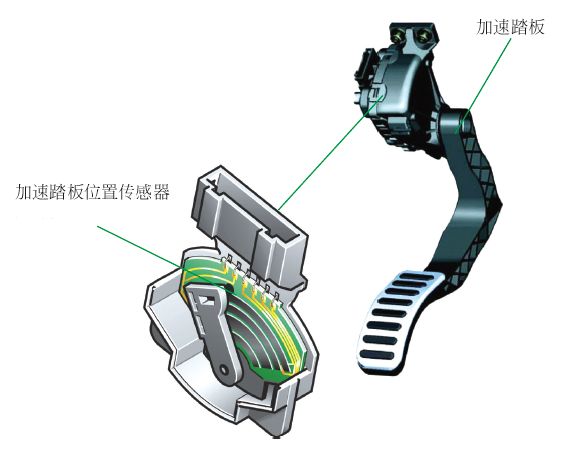

加速踏板位置传感器安装位置▼

发动机控制系统传感器安装位置(总图)▼

汽车底盘传感器安装位置

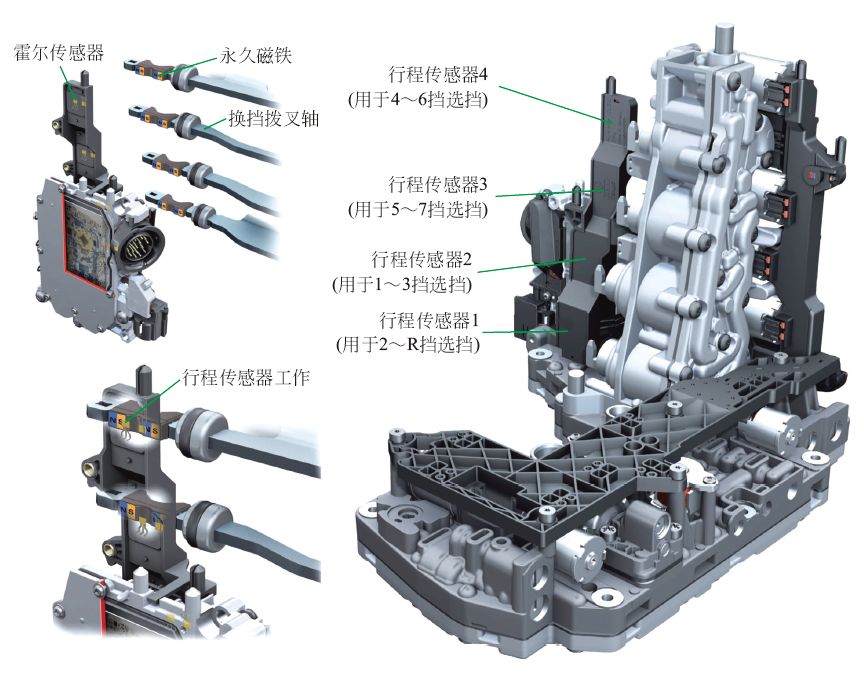

1.变速器控制系统(奥迪Q5Steonic7速双离合器变速器挡位、行程、油温传感器)▼ 01 霍尔式挡位行程传感器▼

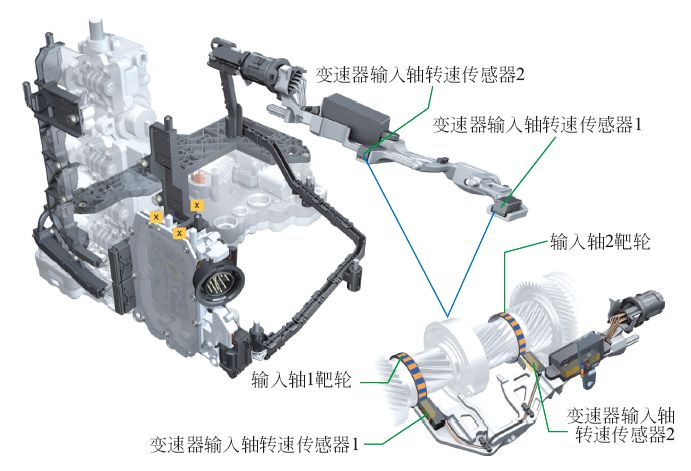

02 变速器输入轴转速传感器▼

2.动态稳定系统(车轮转速传感器)▼

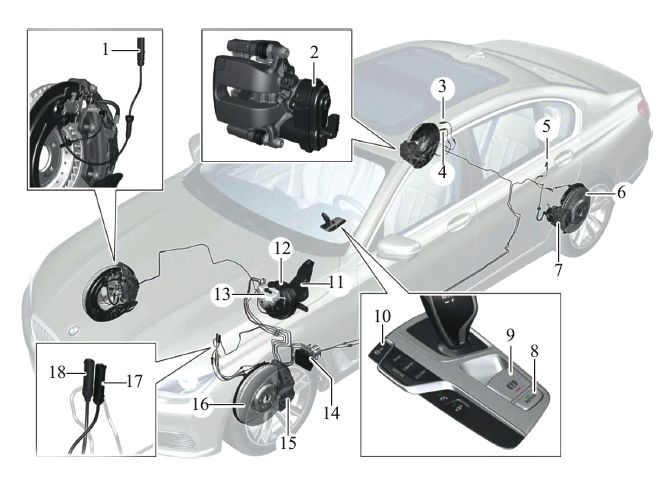

车轮转速传感器安装位置

1—右前轮转速传感器；2—电动机械式驻车制动器；3—右后轮转速传感器；4—右后制动摩擦片磨损传感器；5—左后轮转速传感器及插接器；6—左后轮制动器制动盘；7—左后轮制动器制动钳；8—自动驻车按钮；14—动态稳定控制系统DSC；15—左前轮制动钳；16—左前轮制动盘；17—左前轮转速传感器；18—左前轮制动摩擦片磨损传感器

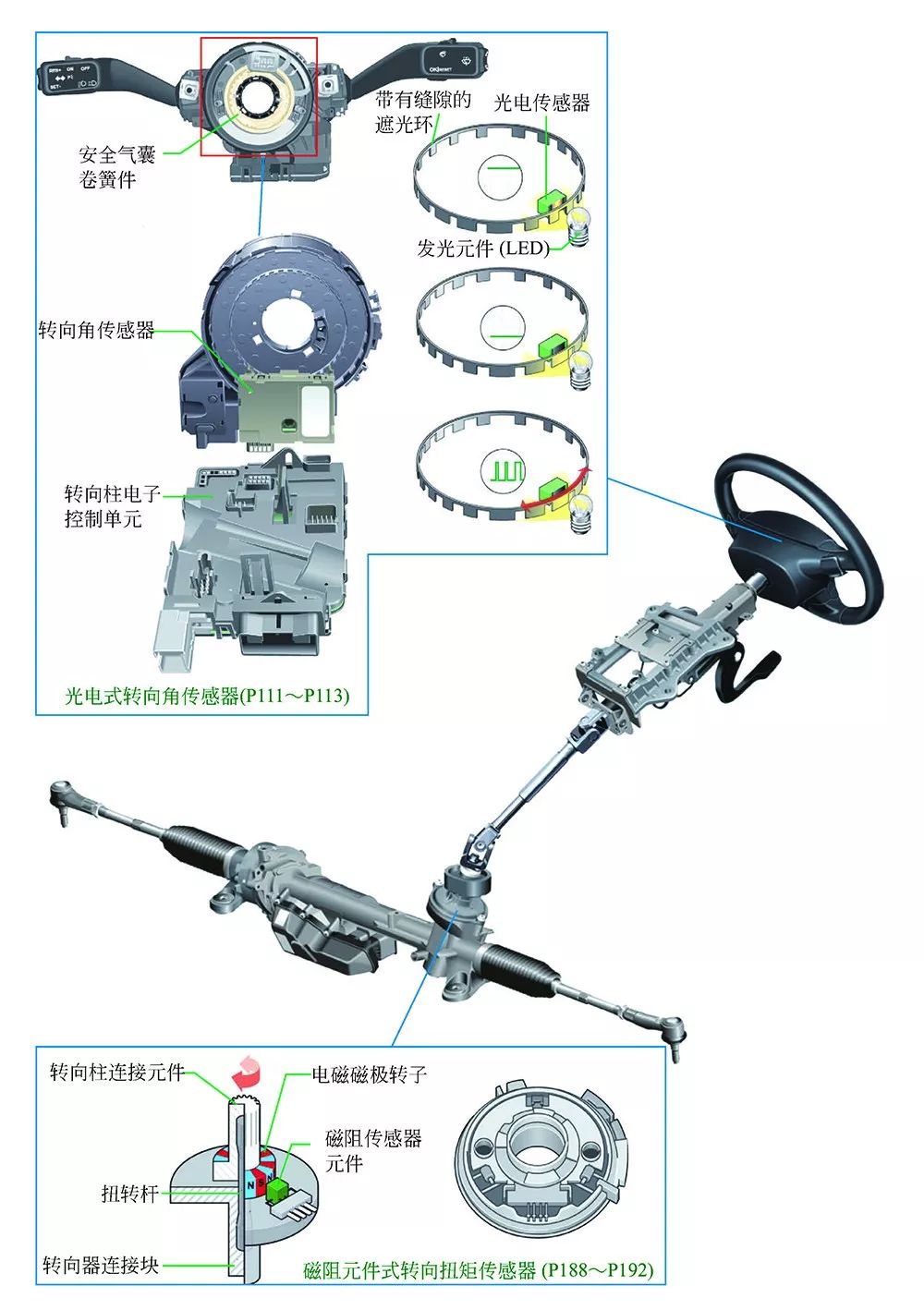

3.转向系统(转向角度、转矩传感器)▼

汽车安全舒适系统传感器位置

1.电控悬架系统(车辆高度传感器)▼

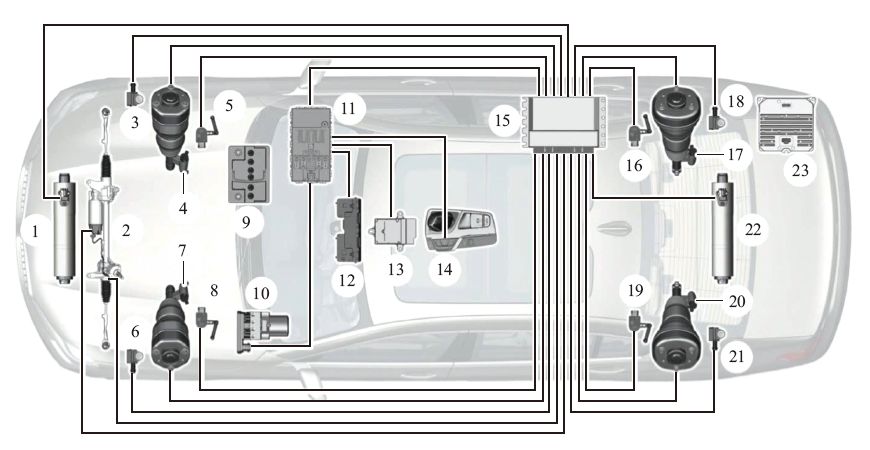

1—前桥电动主动式侧倾稳定杆；2—电子助力转向系统EPS；3—右前轮加速度传感器；4—右前减震器调节装置调节阀；5—右前车辆高度传感器；6—左前轮加速度传感器；7—左前减震器调节装置调节阀；8—左前车辆高度传感器；9—12V蓄电池；10—动态稳定控制系统；11—车身域控制器；12—立体摄像机；13—碰撞和安全模块；14—驾驶体验开关；15—垂直动态管理平台；16—右后车辆高度传感器；17—右后减震器调节装置调节阀；18—右后车轮加速度传感器；19—左后车辆高度传感器；20—左后减震器调节装置调节阀；21—左后车轮加速度传感器；22—后桥电动主动式侧倾稳定杆；23—电源控制单元PCU

2.主动式稳定杆系统(车轮加速度传感器)▼

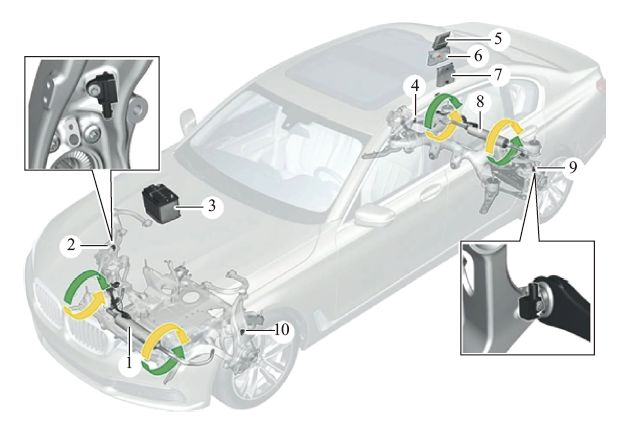

1—前桥电动主动式侧倾稳定杆；2—右前车轮加速度传感器；3—发动机室12V蓄电池；4—右后车轮加速度传感器；5—垂直动态管理平台；6—右后配电盒；7—电源控制单元PCU；8—后桥电动主动式侧倾稳定杆；9—左后车轮加速度传感器；10—左前车轮加速度传感器 3.安全气囊(碰撞传感器)▼

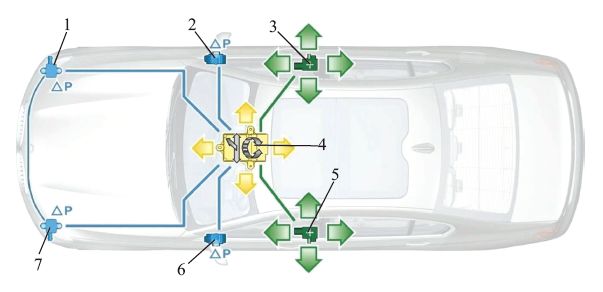

1—右前碰撞传感器；2—右侧B柱碰撞传感器；3—右前车门内碰撞传感器(侧面碰撞传感器)；4—SRS控制单元内的加速度传感器；5—左前车门内碰撞传感器(侧面碰撞传感器)；6—左侧B柱碰撞传感器；7—左前碰撞传感器 4.轮胎压力监控系统(轮胎压力传感器)▼

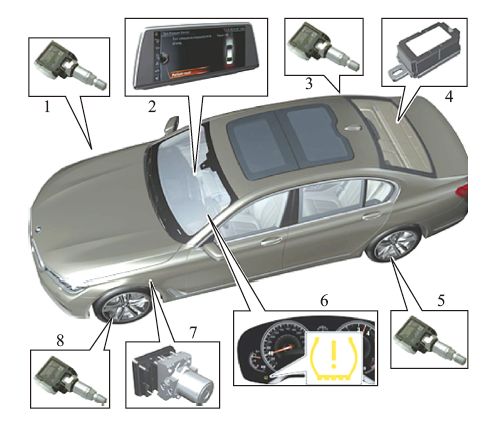

1—右前车轮胎压监控传感器(车轮电子装置)；2—中央信息显示器(可显示轮胎充气压力)；3—右后车轮胎压监控传感器(车轮电子装置)；4—遥控信号接收器；5—左后车轮胎压监控传感器(车轮电子装置)；6—组合仪表；7—动态稳定控制系统DSC；8—左前车轮胎压监控传感器(车轮电子装置) 5.空调系统传感器安装位置▼
