降膜蒸发器在现代工业应用广泛,其优化设计基于内部结构。它具有温差小等优点,内部结构主要指布膜器,按布液壁形式分多种类型。分布器有溢流型、插头型、多孔板型三种,还介绍了具体布膜器结构形式。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

降膜蒸发器广泛应用于现代工业,其高效的应用效果对于节能和环保具有着重要意义。降膜蒸发器的优化设计和高校应用是基于降膜式蒸发器内部结构。


今天康景辉小编就和大家一起聊聊降膜式蒸发器内部结构。

近年来,随着能源价格的上涨和环保水平的不断提高,工业上对耗能设备的要求也越来越高,提高蒸发器的传热性能和蒸发效率是降低工程投资和节约能耗的重点。

降膜式蒸发器具有温差小、滞留时间短、工作寿命长、结构紧凑、效数不受限制等优点。

降膜式蒸发器内部结构主要是指布膜器,按照布液壁的形式不同,主要分板式降膜蒸发器、竖直管降膜蒸发器及水平管降膜蒸发器等。不同形式的蒸发器,内部结构的分布器也有不同。

分布器的结构形式有很多,主要分为三种类型:

1、分布器结构为溢流型。常见的溢流型分布器有锯齿状、钻孔型以及开槽型。此种分布器结构通多越多,通道越小,越有利于液体沿圆周壁均匀分布。

2、插头型分布器。这种结构的分布器是利用管子顶端与管子内壁间形成的间隙使液体成膜,有螺旋式、锥体式、细管式和空心球式。

3、多孔板型分布器。这种结构的分布器,在管板上方安装数块有许多小孔的分布板。

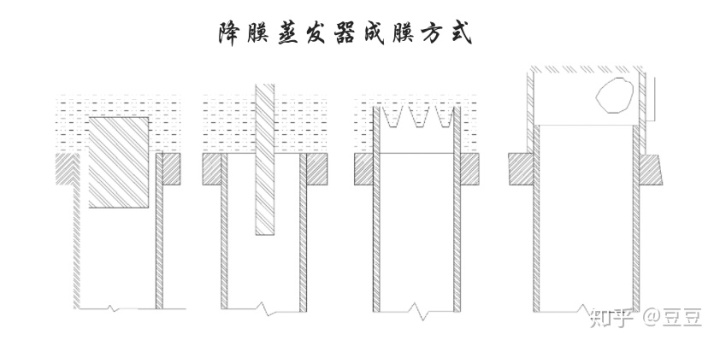

具体的布膜器结构形式:

1、螺旋型沟槽的圆柱体作为导流管,液体沿沟槽旋转下流分布在整个管内壁上;

2、导流管下部为圆锥体,锥体底面向下内凹,以免沿锥体斜面流下的液体再向中央聚集;

3、液体是通过齿缝沿加热管内壁成膜状下降。

以上是降膜式蒸发器内部结构以及降膜式蒸发器内部结构图的简单介绍,希望能为各位了解降膜式蒸发器有一定帮助。

### 关于插头内部结构及走线 插头是一种常见的电子连接器,主要用于音频设备、耳机以及其他消费类电子产品中。其内部结构和电气连接方式可以根据具体用途有所不同,但基本原理保持一致。 #### 1. **插头的基本定义** 插头(也称为TRS接头),全名为Tip-Ring-Sleeve,由个主要部分组成:尖端(Tip)、环(Ring)以及套管(Sleeve)[^3]。这种接触点分别用于传输不同的信号或电压等级。 - 尖端 (Tip): 一般用来传递左声道信号。 - 环 (Ring): 通常负责右声道信号的传送。 - 套管 (Sleeve): 主要用作公共接地(GND),起到屏蔽作用并提供稳定的参考电平。 这种设计使得单根电缆能够同时携带立体声两通道的信息流,在许多便携式音乐播放装置里非常普遍应用。 #### 2. **内部走线布局原则** 对于PCB板上的插头接口布置,需遵循良好电磁兼容性和抗噪能力的设计准则: - 应当确保电源线与地线尽可能宽阔以减少阻抗变化带来的噪声干扰;并且建议采用大面积铺铜技术形成专门的地平面层来增强整体系统的稳定性[^1]。 - 音频信号线路应远离强电流路径以防串扰发生,必要时可增加额外屏蔽措施如金属罩覆盖敏感区域或者利用差分对形式进一步提高信噪比表现水平。 以下是简化版示意代码展示如何规划此类组件间的相对位置关系: ```c++ // 定义各针脚功能 const int TIP_PIN = A0; // 左声道输入/输出引脚 const int RING_PIN = A1; // 右声道输入/输出引脚 const int SLEEVE_PIN = GND; // 接地引脚 void setup() { pinMode(TIP_PIN, INPUT); // 设置为输入模式接收外部声音数据 pinMode(RING_PIN, OUTPUT); // 或者设置成输出发送本地生成音效至扬声单元 } void loop(){} ``` 以上仅为逻辑框架示意,并未涉及实际硬件连线细节,请依据项目需求调整相应参数配置。 #### 3. **典型应用场景下的电气连接说明** 假设我们正在构建一款基于Arduino开发平台的小型混响效果处理器,则可能涉及到如下几个方面的考量因素: - 输入级放大电路应当具备高增益低失真特性以便捕捉细微动态变化特征; - 中间处理阶段则侧重算法优化实现空间感塑造等功能模块集成; - 输出驱动环节需要兼顾效率最大化前提下维持优良音质再现水准。 通过合理安排上述各个组成部分之间的相互协作关系可以有效提升最终产品用户体验满意度。 ---
