一、导入设定层资料
1.1打开GC2000软件,在文件中选择导入GERBER 资料

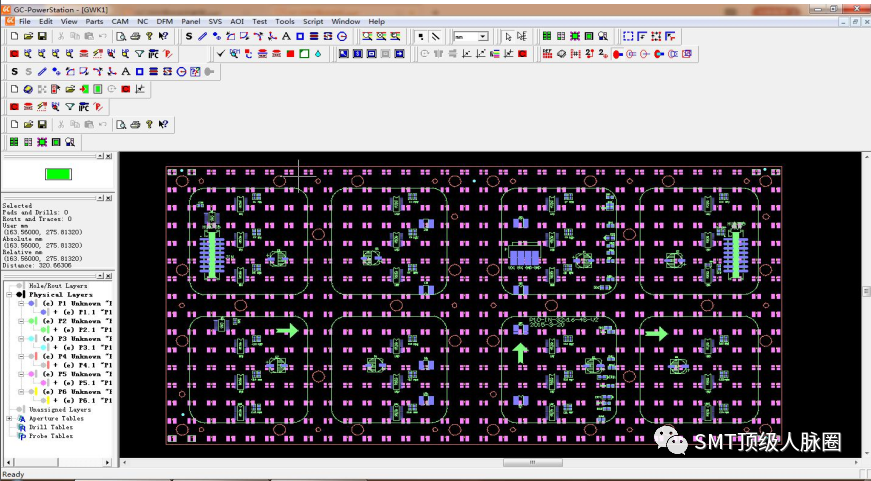

1.2 导入资料,GTO GTP GKO GBO GBP,File-Import...

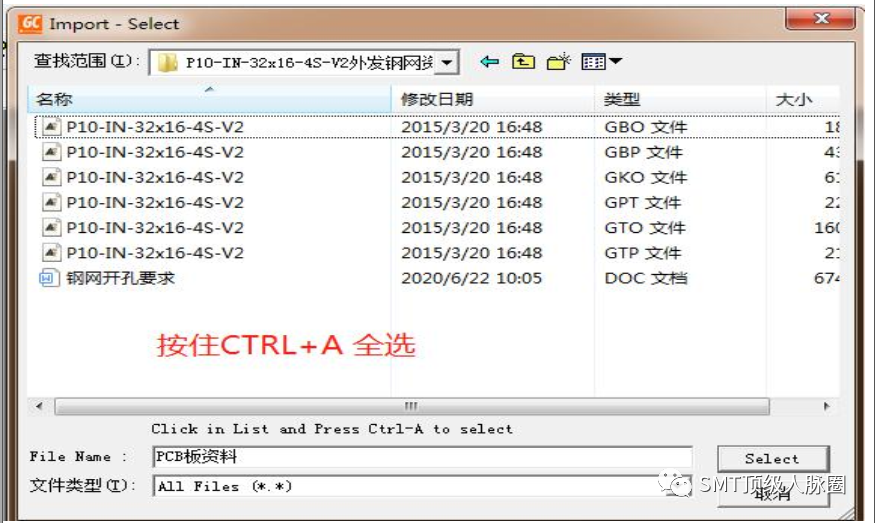

1.3 选择需要导入的资料Import -Select ,在查找范围中选择存放文件资料的位置,一般我们存放在我的电脑桌面上

二、选择图层

2.1选择需要的图层，Physical Layers在左下方的图层列表中选择需要的图层

H隐藏

V查看

E编辑

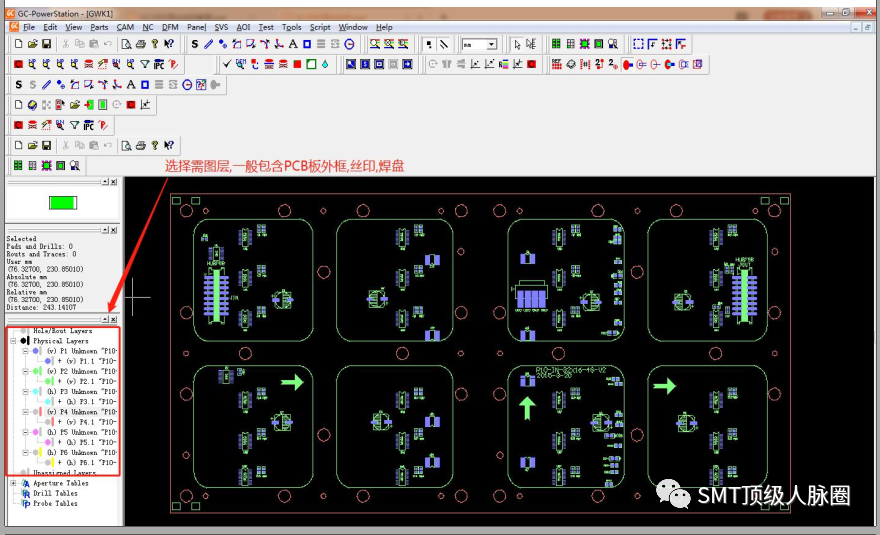

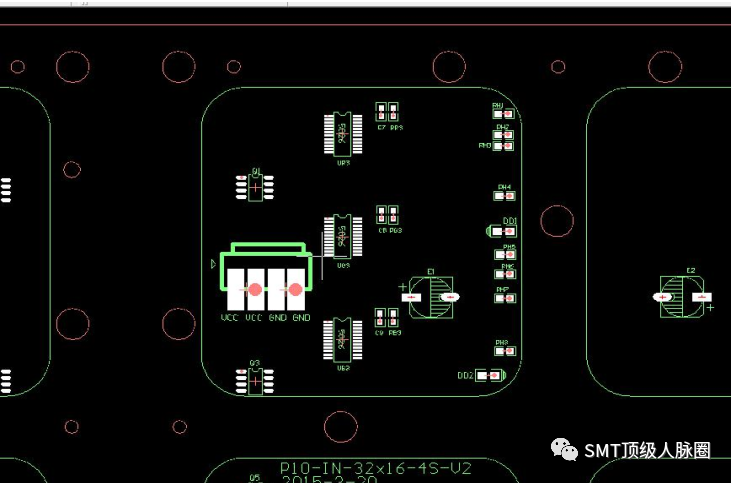

2.2在Physical 选择需要的图层,按V 查看,不需要按H隐藏一般所需要的图层包含PCB板外框层,丝印层,焊盘层

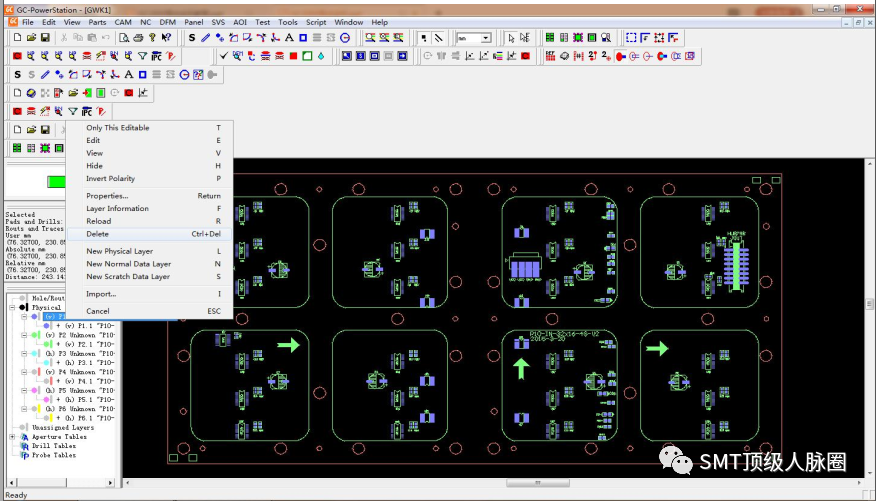

2.3 删除无用图层,右键选择”Delete”删除当前不需要的图层

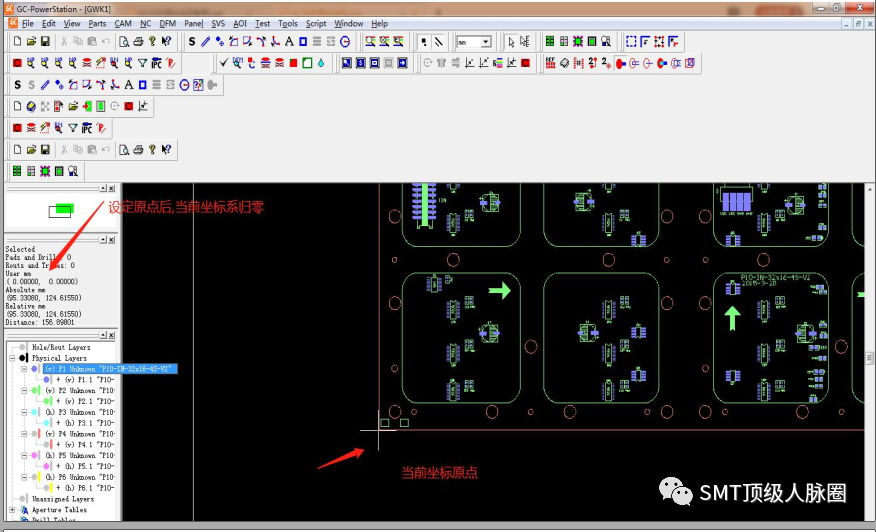

2.4设定坐标原点,先把鼠标的十字架移到左下角板边,再按住ALT+Z,也可
移到焊盘上面,这个根据个人习惯,但原点一般是根据机器的原点来设定坐
标原点,注意左边的User mm数字是否归零

三、提取焊盘中心点
3.1设定MARK点,提取MARK点中心点,先找到图层上面的对角MARK点,
用鼠标选中它

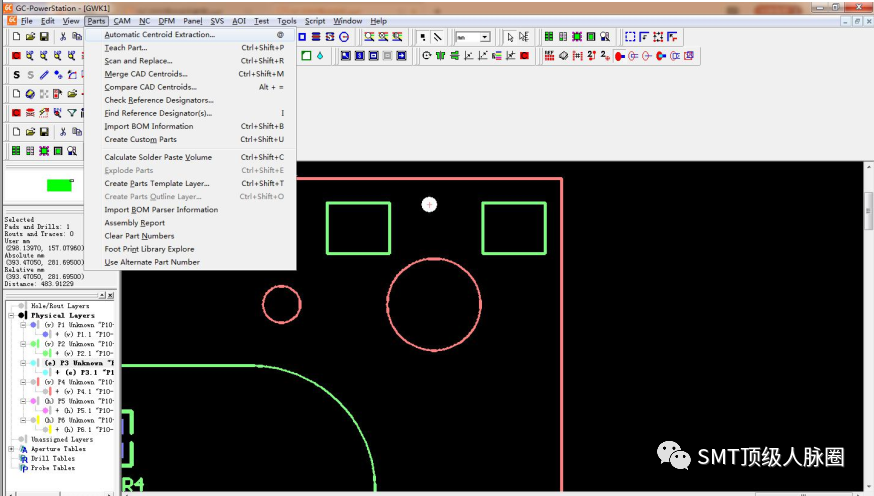

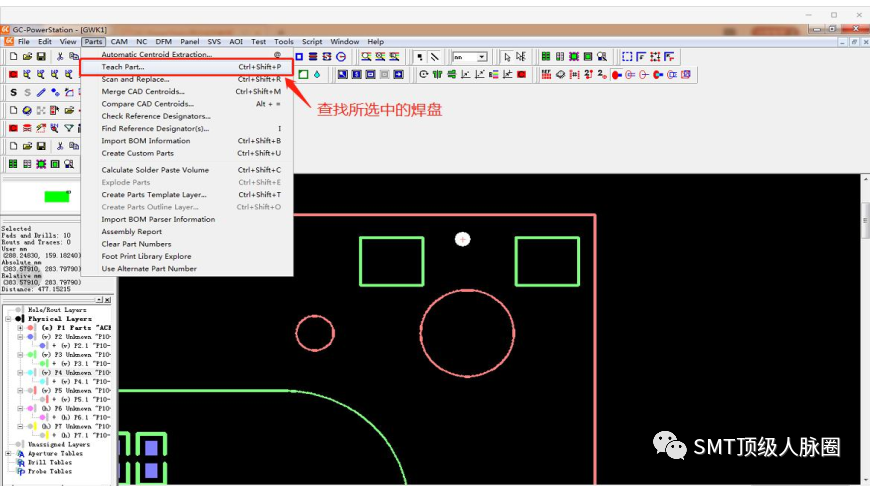

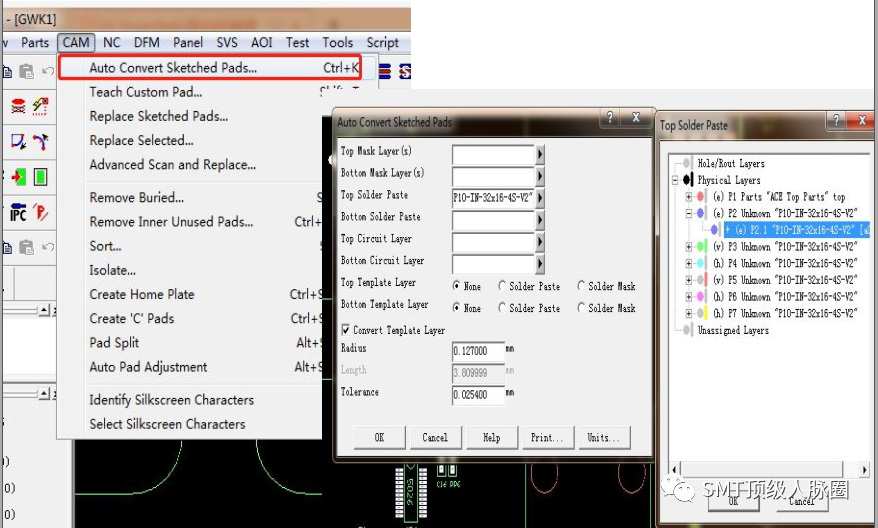

3.2 选择CAM中的转换成焊盘层CAM-Auto Conver Sketched Pads...

3.3选择要转换的MARK点这层Top Solder Paste-选择当前编程层

3.4用鼠标选中MARK点焊盘,选中焊盘会变成白色,在Parks 中选择自动转
换中心点Parks-Automatic Centroid Extraction

3.5 Teach MARK点,选中MARK点焊盘,Parks-Teach Park

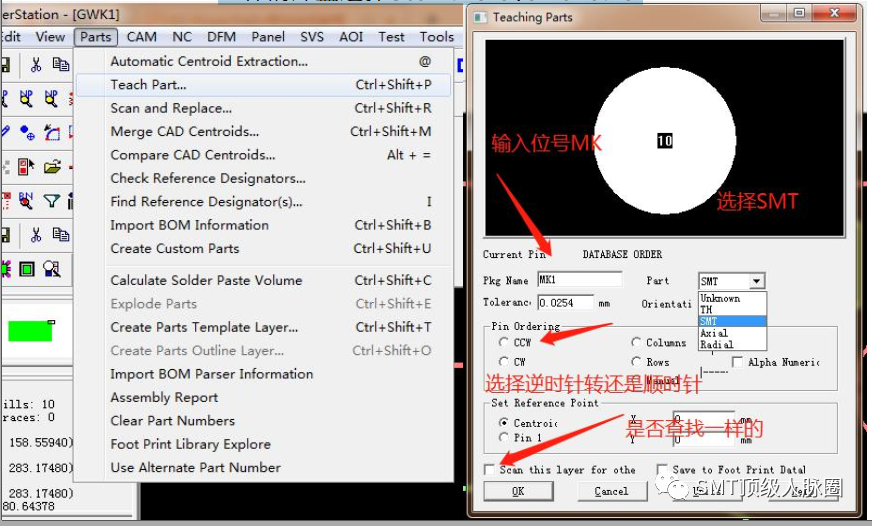

Parks-Teach ParkPKg Name 输入当前位置编号如”MK1,MK2” Part中选择SMT这一层,Pinordering 选择CCW 逆时针CW顺时针方向,默认选择CCW,如果需要查找一样的焊盘选择Scan this layer for other

四、转换焊盘中心点

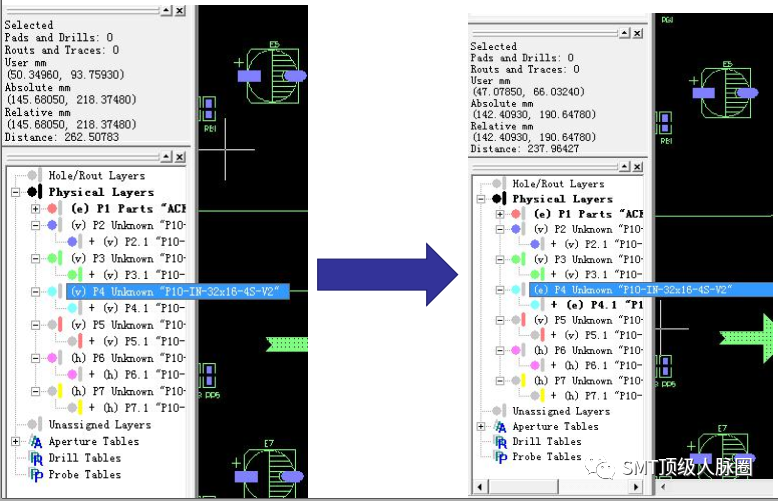

4.1选择所需转换的焊盘的层,并把这层在左边的Physical Layers上选择中
后按E变成可编辑状态

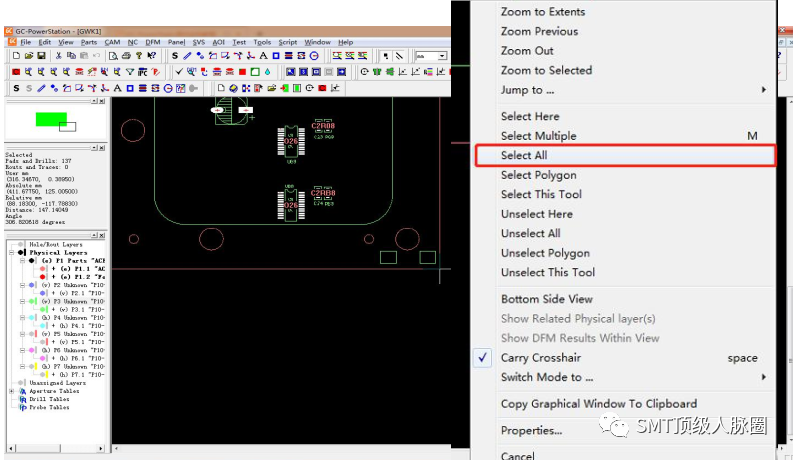

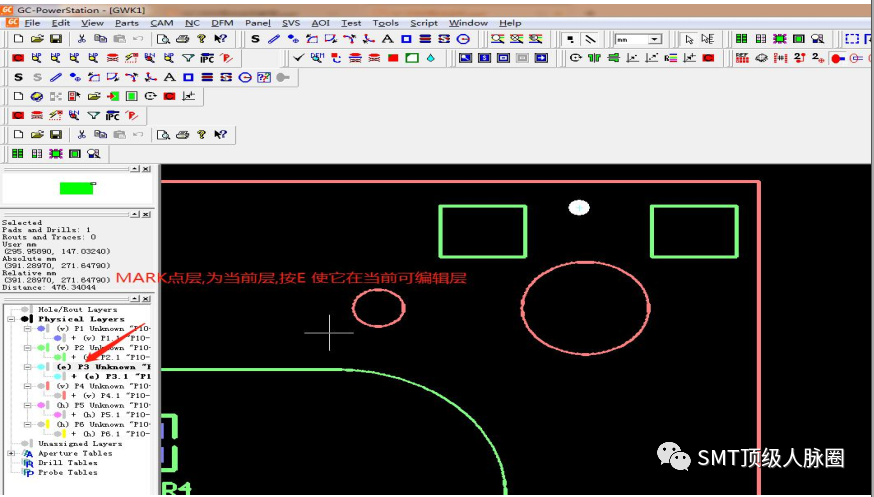

4.2 选中编辑层,鼠标右键Select All 全选,如果只是选择一部分,用鼠标左
键选择需要转换的位置,并右键点Select Inside 或Select Touching ,被选
中部分为反白

4.3转换焊盘,把所选择的线条转换成焊盘层选择CAM中的转换成焊盘层

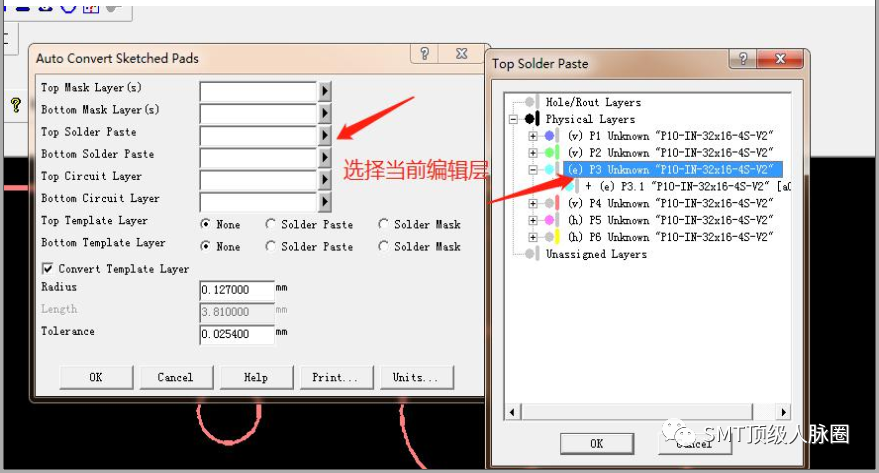

CAM-Auto Conver Sketched Pads...Top Solder Paste中选择中当前编辑
层

4.4再次选中编辑层,鼠标右键Select All 全选,如果只是选择一部分,用鼠标
左键选择需要转换的位置,并右键点Select Inside 或Select Touching ,被
选中部分为反白

4.5在Parks 中选择自动转换中心点Parks-Automatic Centroid Extraction-OK转换成中心点

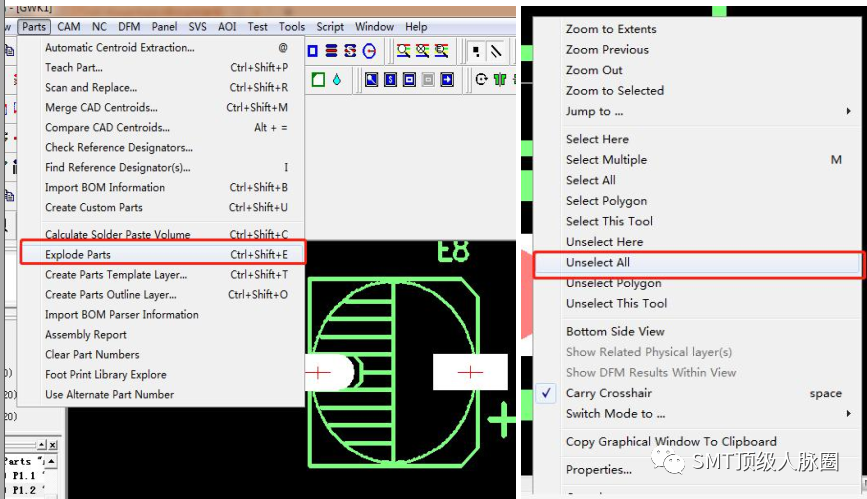

4.6 打散元器件,如果自动转换的焊盘是错误的,需要重新Teach Parks...先
选中没有转换的焊盘,然后Parks-Explode Parks把错误的焊盘取消,选中
前一定要先取消全选,每次做选择前一定要先取消全选,Unselect All

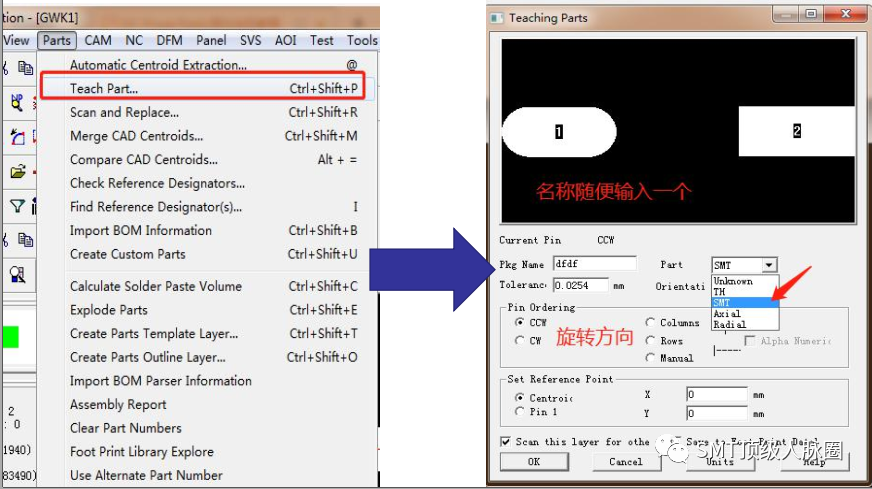

4.7Parks-Teach ParkPKg Name 输入当前位置编号随便输入字符jdjg 在Part中选择SMT这一层,Pin ordering 选择CCW 逆时针CW顺时针方向,默认选择CCW,如果需要查找相同的焊盘选择Scan this layer for other

4.8 检查有无转换错误的焊盘鼠标全选后,查看识别十字架是否和元器件方向一致,如果有不一致的重复Explode Parks打散元器件后再次Teach Park

五、识别丝印层

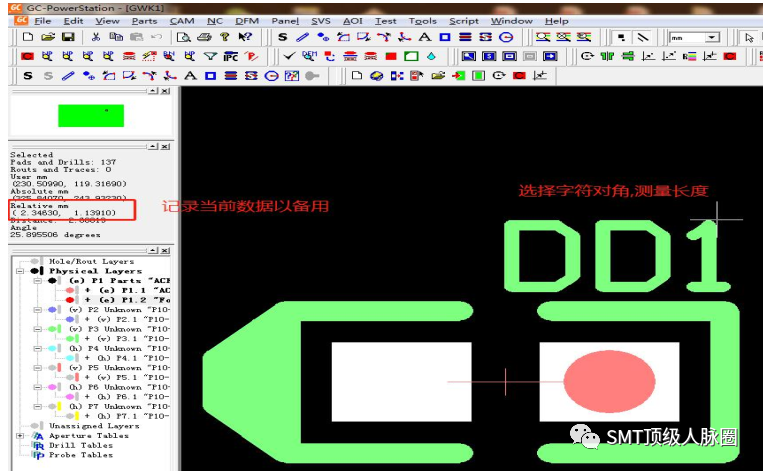

5.1找到比较好测量的字符,对角两头最好是直线型的,先把鼠标十字移到
左下方的字符上面,然后按Z键后移到对角右上方,记录下当前测量数据,切
记如果不是需要改变原点无需按Alt+Z,按Z键测量当前原点,可以多次按

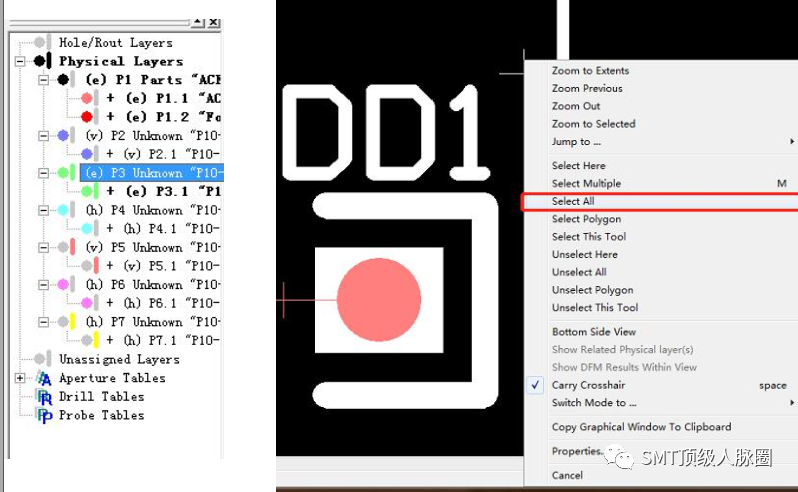

5.2 识别丝印层在左下方的Pysical Layers 图层列表中选择丝印层,按下E为编辑状态,然后鼠标右键有丝印的位置,全选择 Select All ,反白为选中

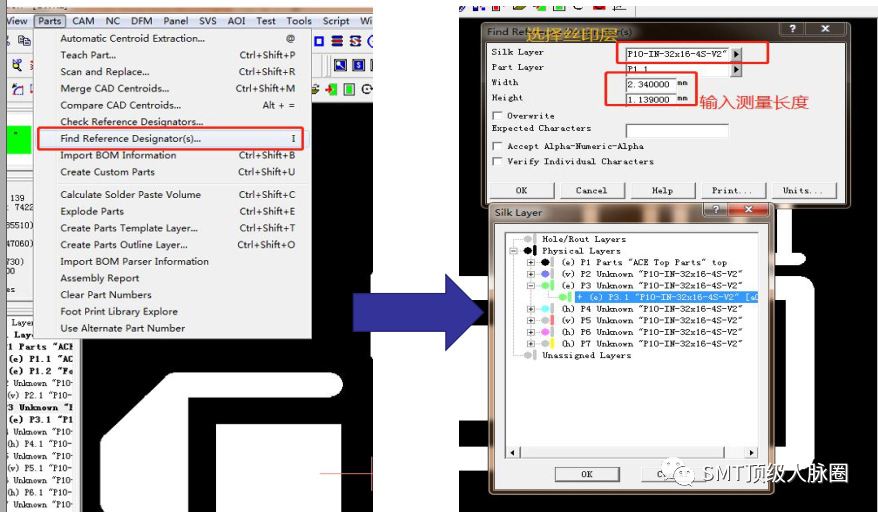

5.3识别丝印字符Parts-Find Reference Designator(S)...Silk Layer 选择当前丝印层 把测量的字符长度输入到Width和Height中-OK,完成自动识别丝印

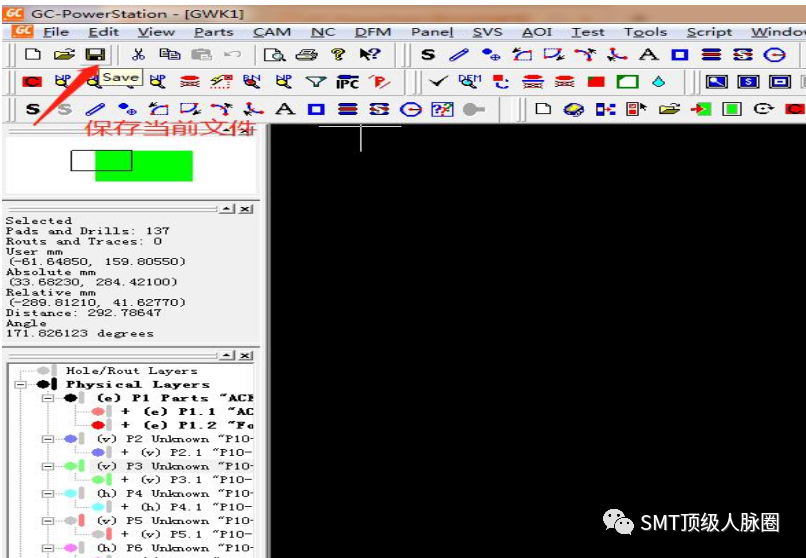

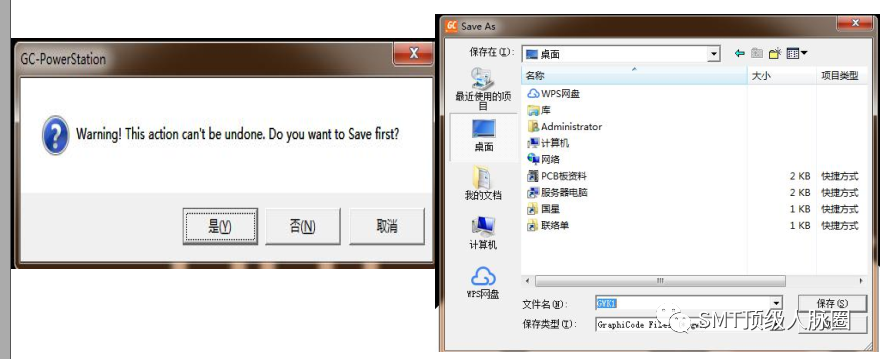

5.4.保存当前文件

六、提取坐标

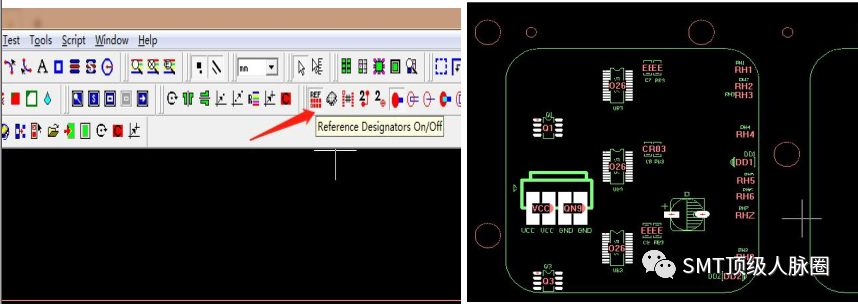

6.1选中快捷键按钮REF,显示所识别的丝印字符,然后鼠标右键全选Select
All,按下Q键提取出坐标

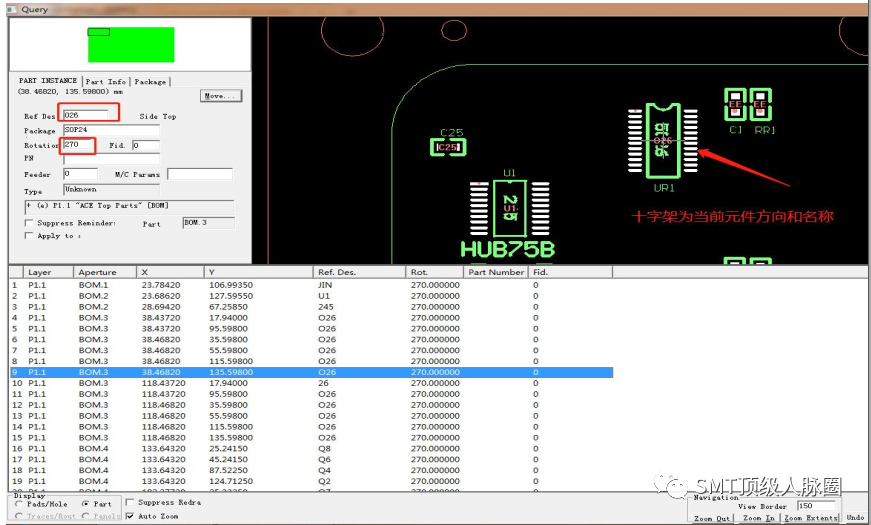

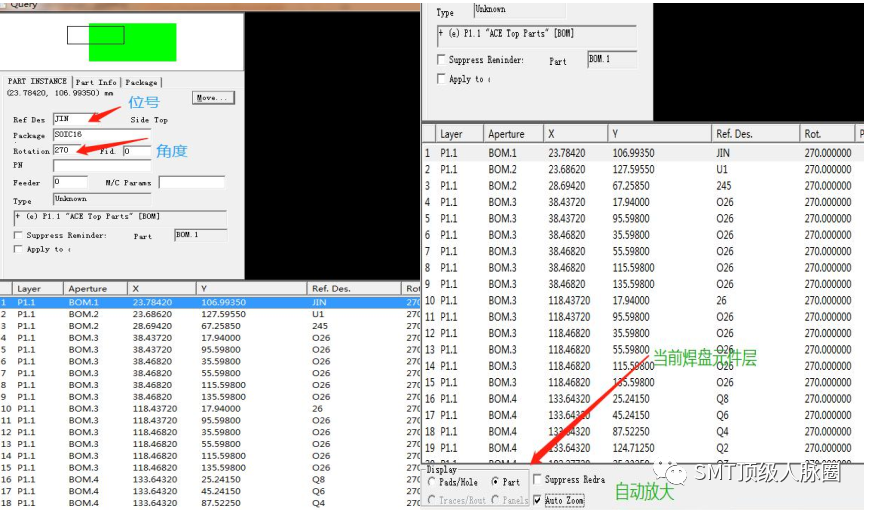

6.2在左边的Ref Des 中输入位号,如果是正确的不用修改,Rotation 中输
入角度,在Display 中选择Part 层,Auto Zoom 自动放大开关

6.3检查元器件字符和方向十字架为当前元件方向和丝印,如果是错误的,在左边的Ref Des输入位号和Rotation角度,用鼠标左键点下一个坐标为默认修改

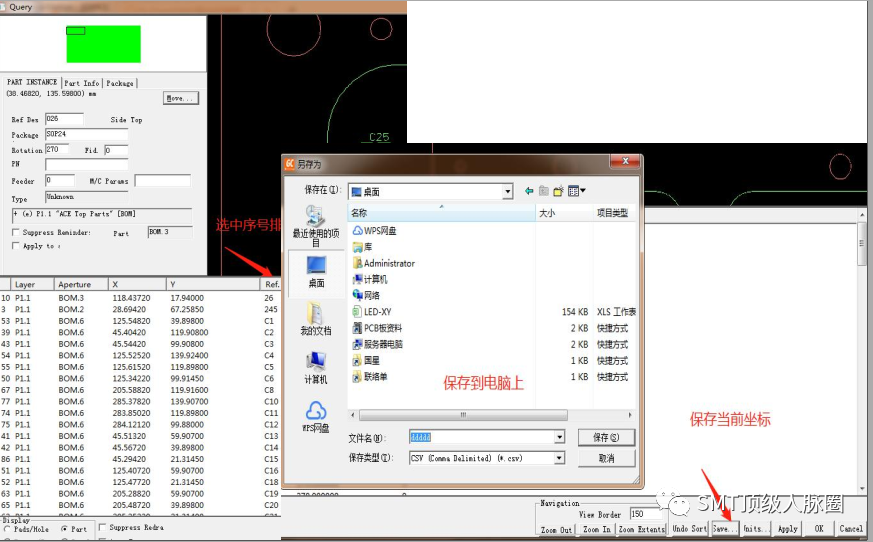

6.4输出整理好的坐标,选择Save...保存当前坐标,点右下方的OK保存当前
修改

七、保存GC文件
保存修改好的GC文件,以便下次使用

八、修改原点

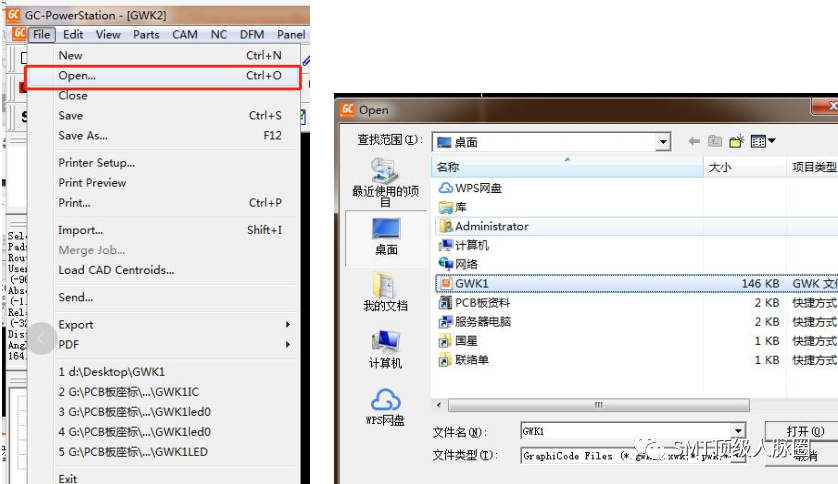

8.1修改做好的GC文件原点,打开保存好的GC文件,File-Open...-GWK格
式文件

8.2 重新设定原点
把鼠标的十字架移到新的原点位置后,按下Alt+Z重新修改原点坐标,然后
鼠标右键全选Select All ,再按下Q键再次输出保存新的坐标
