本文探讨了在变电站环境中，强磁场如何影响电感检测，尤其是对于电磁线导航系统。通过分析，发现50Hz的泄漏磁场对20kHz的导航信号影响较小，但强磁场可能导致电感饱和，影响检测效果。同时，实验表明，强电场对电感检测没有影响。文章提供了谐振与非谐振检测的对比，强调在设计系统时需要考虑电感磁芯的饱和问题。
卓大大，你好，我想问您一个关于磁场干扰电感检测的问题。我们想将我们的智能车放在变电站中通过电磁线引导来实现巡轨，从而对变电站的环境进行一些实时的监控。
但我们了解到变电站有强的电磁场，它们会影响电磁巡迹吗？之前看您的推文了解到电感检测只会收到同频率的电磁的干扰，不知道在强磁场内会不会受影响。或者我可以找哪些相关的资料去查阅吗？
的确在变流电站中存在着各种高压、大电流功率信号，以及工作在强电下的各种变压设备。在空间中存在着很强的电场和磁场。
1.变压器旁边的泄露磁场

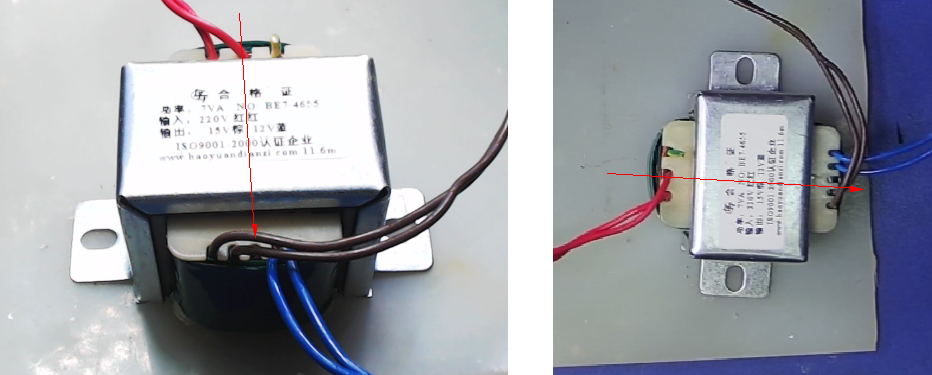

比如，在大型变压器周围，会存在着变压器泄露出的50Hz的交变磁场。下面是一个小型的变压器，就使用小型的工字型10mH电感，在变压器周围划过，就会感应出50Hz的信号。

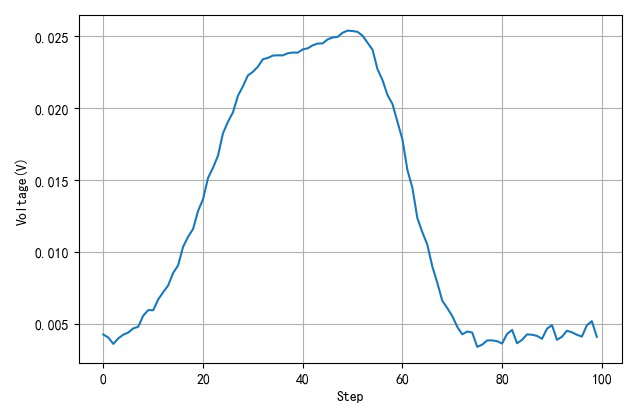

下图显示了从变压器左侧均匀划过变压器过程中，使用万用表交流档测量电感两端的交流电压幅值随着移动位置变化的情况。说明变压器的确存在着泄露交变磁场，距离变压器越近，电感中所感应的电压越强。
