前言

最近中毒很深，经常逛掘金，看到很多优秀的文章，感谢掘金。同时也看到很多标题，看看XXXX，一篇就够了。

技术一直在不停的更新迭代，看一篇永远是不够的，建议再看一遍官网的，可以看到被作者过滤掉的信息或者最新的更新。这就是我为什么会在文末放官网链接的原因，如果有的话。

ConstraintLayout

ConstraintLayout作为一款可以灵活调整view位置和大小的Viewgroup被Google疯狂推荐，以前创建布局，默认根元素都是LinearLayout, 现在是ConstraintLayout了。

ConstraintLayout能够以支持库的形式最小支持到API 9，同时也在不断的丰富ConstraintLayout的API和功能。ConstraintLayout在复杂布局中能够有效的，降低布局的层级，提高性能，使用更加灵活。

在app组件的Graldle默认都有如下依赖：

// 可能版本不一样哦implementation 'com.android.support.constraint:constraint-layout:1.1.3

迫不及待想了解ConstraintLayout能在布局做点什么了。

2.1 相对定位

相对定位，其实这跟RelativeLayout差不多，一个View相对另外一个View的位置。

通过简单的使用ConstraintLayout的属性也就可以实现以上布局。World对于Hello的右边，GitCode对位于Hello的下边

<?xml version="1.0" encoding="utf-8"?>
...>
...
android:text="Hello"
android:id="@+id/tvHello"/>...
android:text="World"
app:layout_constraintLeft_toRightOf="@+id/tvHello"/>...
android:text="GitCode"
app:layout_constraintTop_toBottomOf="@id/tvHello"/>

以TextView World相对位置属性layout_constraintLeft_toRightOf来说，constraintLeft表示TextView World本身的左边，一个View有四条边，因此TextView的上、右、下边分别对应着constraintTop、constraintRight、constraintBottom。toRightOf则表示位于另外一个View的右边，例如此处位于Hello的右边,因此对应还有toLeftOf、toRghtOf、toBottomOf,分别位于View Hello的左、右、下边。

总结的说，constraintXXX表示View自身约束的边，toXXXOf表示另一个View的边，而XXX的值可以是Left、Top、Right、Bottom，分别对应左，上、右、下边。layout_constraintStart_toEndOf也是类似的道理。

另外需要注意的是，view的位置可以相对于同层的view和parent,在相对于parent的时候toLeftOf、toTopOf、toRghtOf、toBottomOf分别表示位于parent的内部左上右下边缘。如图：红色框表示parent view。

再来看看一个特殊的场景：

此时想要Hello和World文本中间对齐怎么办？

ConstraintLayout提供了 layout_constraintBaseline_toBaselineOf 属性。

...
android:text="Hello"
android:id="@+id/tvHello"/>...
android:text="World"
app:layout_constraintBaseline_toBaselineOf="@id/tvHello"
app:layout_constraintLeft_toRightOf="@+id/tvHello" />

此时界面就如愿了，比Relativelayout方便多了。

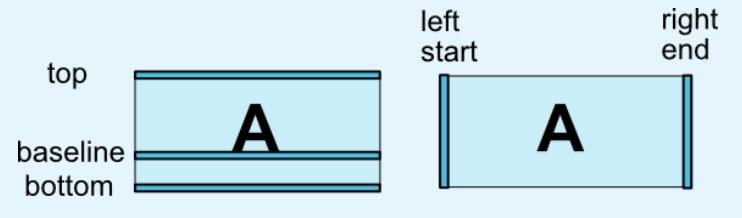

什么是baseline？贴张官网的图。

2.2 边距

边距与平常使用并无太大区别，但需要先确定view的位置，边距才会生效。如：

...
android:layout_marginTop="10dp"
android:layout_marginLeft="10dp"/>

在其他的ViewGroup,TextView的layout_marginTop和layout_marginLeft属性是会生效的，但在ConstraintLayout不会生效，因为此时TextView的位置还没确定。下面的代码才会生效。

...
android:layout_marginTop="10dp"
android:layout_marginLeft="10dp"
app:layout_constraintLeft_toLeftOf="parent"
app:layout_constraintTop_toTopOf="parent"
/>

常用属性如下：

• android:layout_marginStart

• android:layout_marginEnd

• android:layout_marginLeft

• android:layout_marginTop

• android:layout_marginRight

• android:layout_marginBottom

GONE Margin

有时候，会有这种需求，在World可见的时候，GitCode与World的左边距是0，当World不见时，GitCode的左边距是某个特定的值。

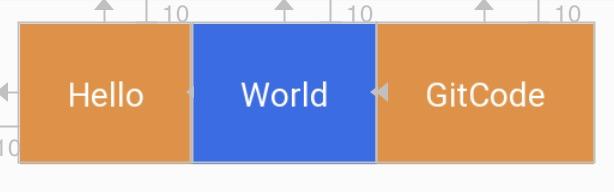

World可见的效果，GitCode的左边距为0

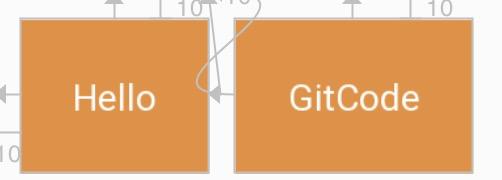

World不可见的效果，GitCode的左边距为10

为此，ConstraintLayout提供了特殊的goneMargin属性，在目标View隐藏时，属性生效。有如下属性：

• layout_goneMarginStart

• layout_gon
