本文主要介绍海克斯康三坐标PC-DMIS软件使用赋值、循环、判断语句进行循环测量特征圆。
常规的编程方式,程序编写显得较为臃肿。使用编程语句既可以达到测量所有特征的目的,又可以精简程序,变量操作起来也较为灵活,可扩展性好。是编程进阶的方向。

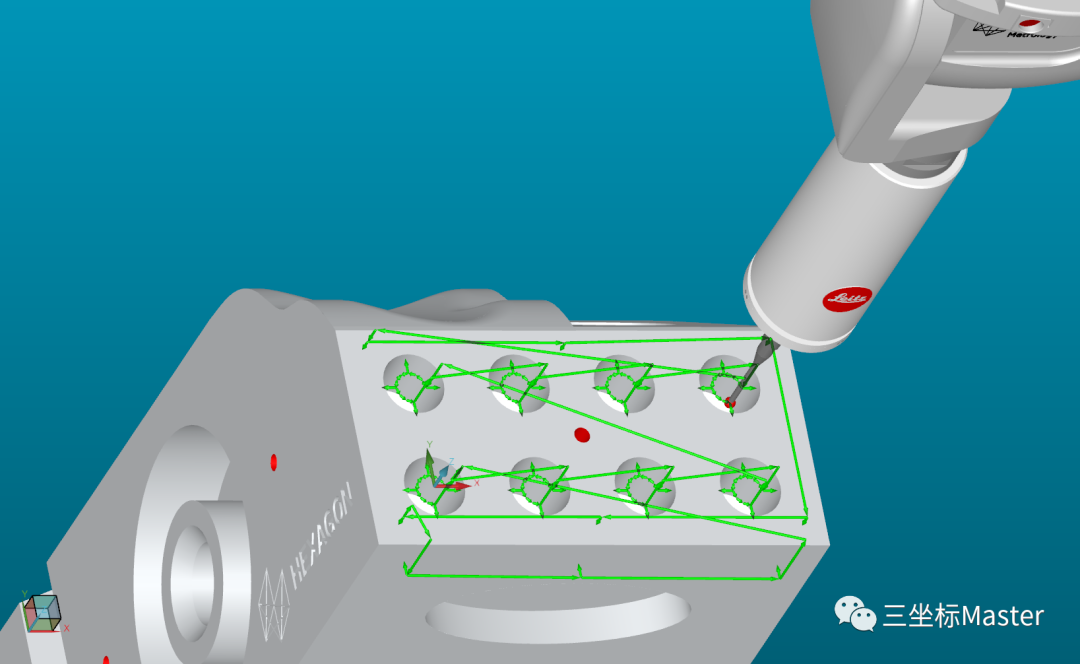

以下是PC-DMIS使用双层DO...UNTIL循环语句实现测量的过程!
文章主题包括:
视频分享
测量程序分享与讲解
测量程序下载
作者在这里抛砖引玉,供读者玩味赏析、举一反三,复制迁移。为迷途中的测量人员解惑,让从事检验测量相关工作的你花更少的时间,获得更大的提升!
视频分享:

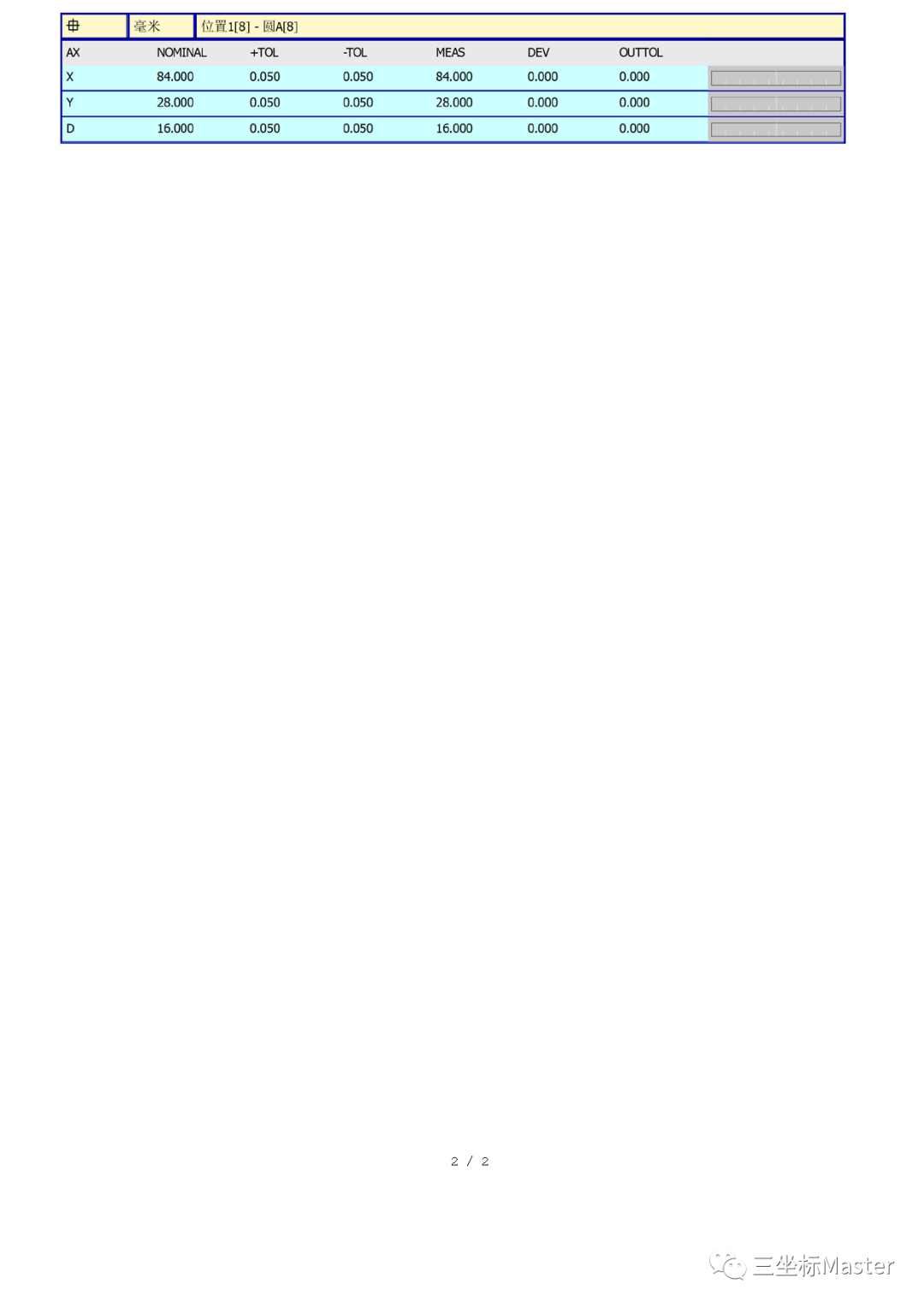

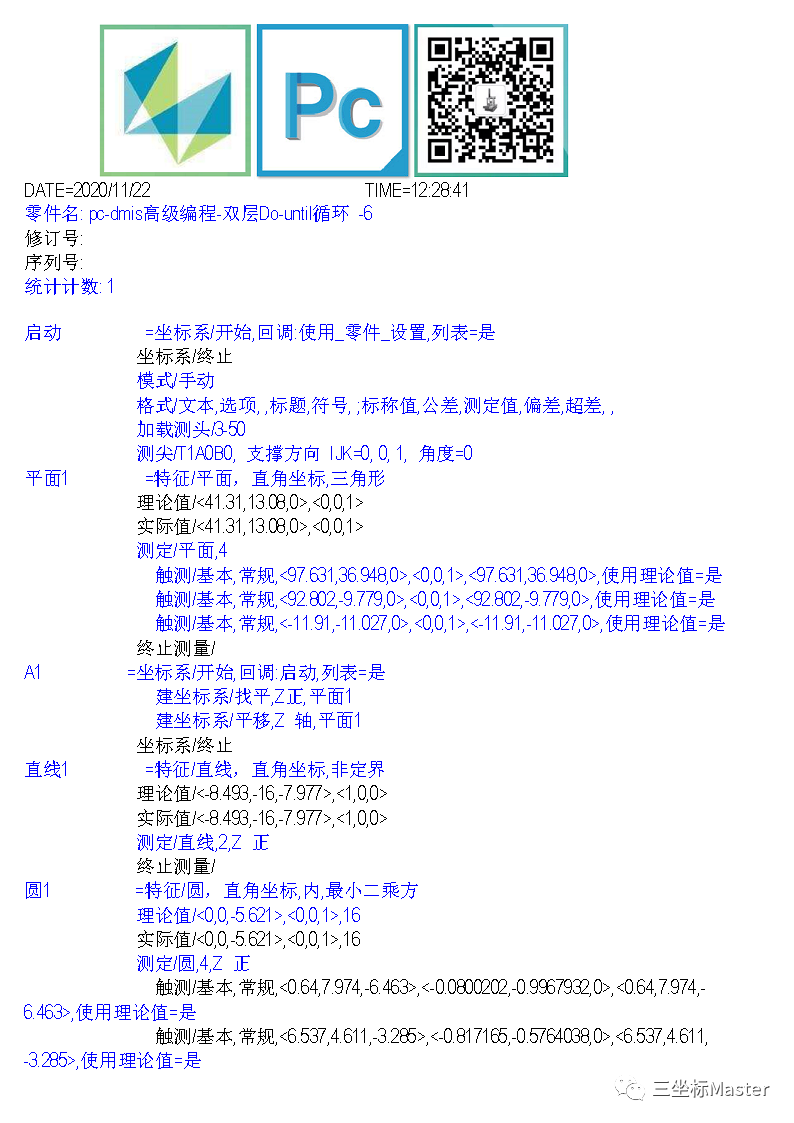

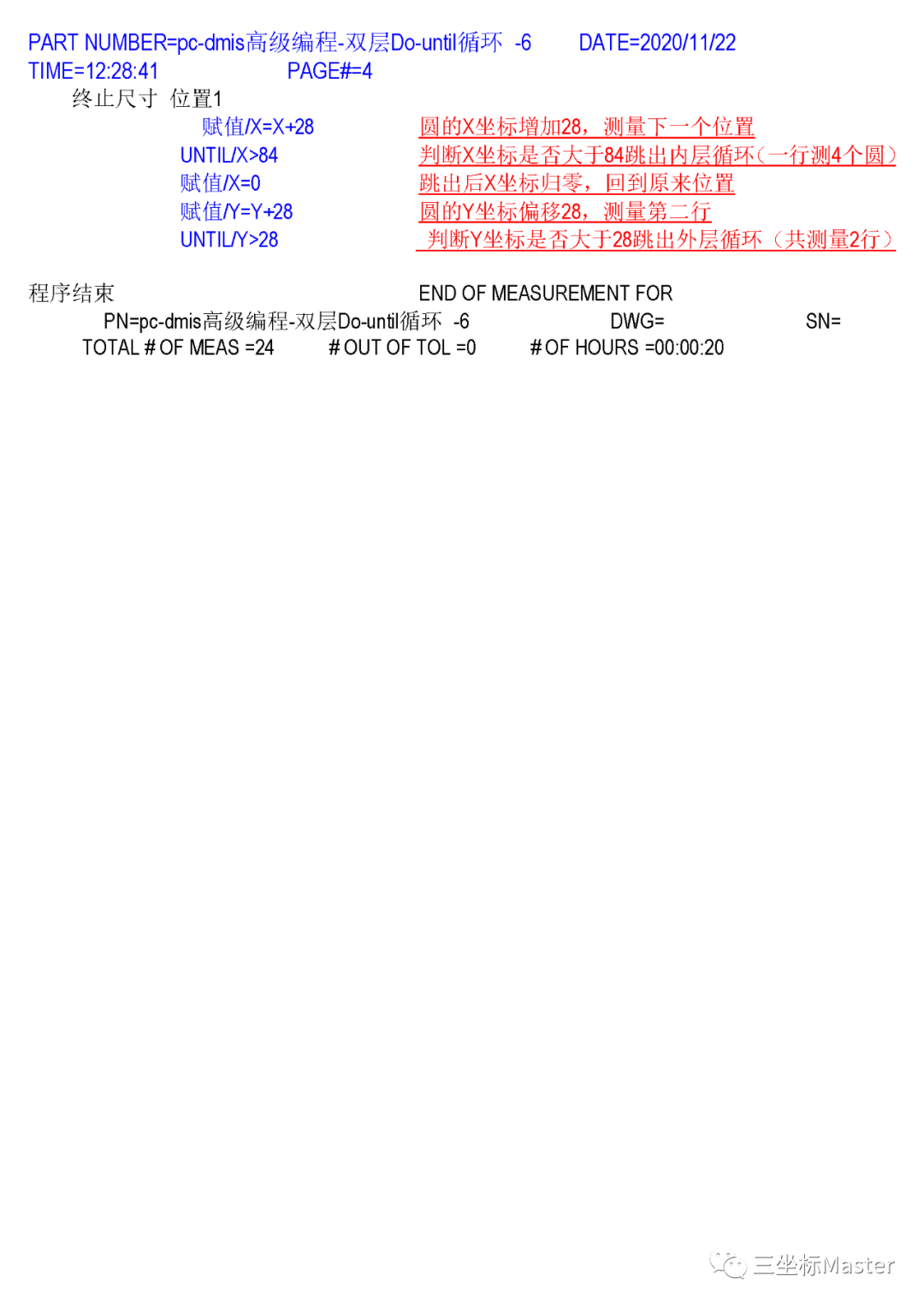

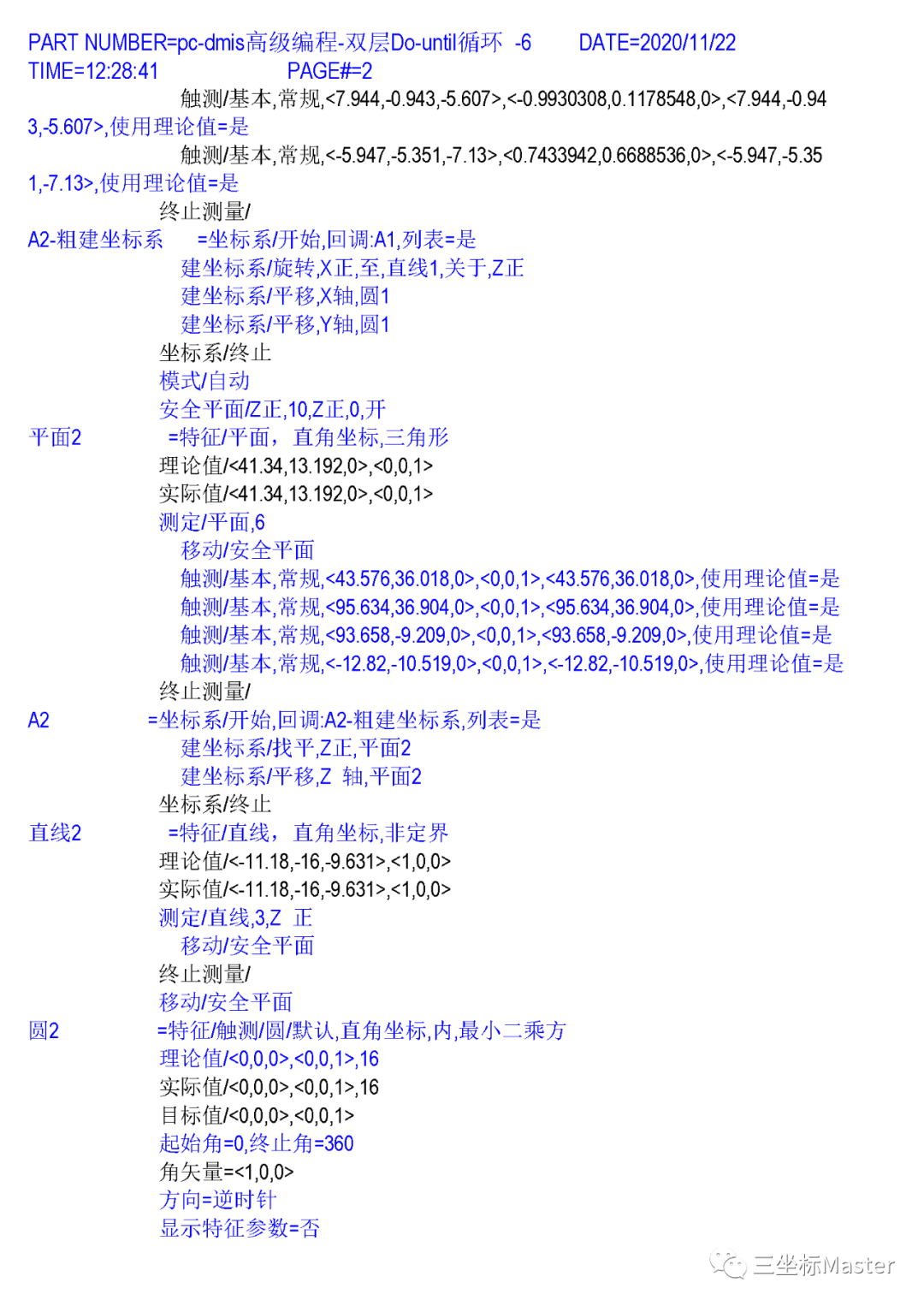

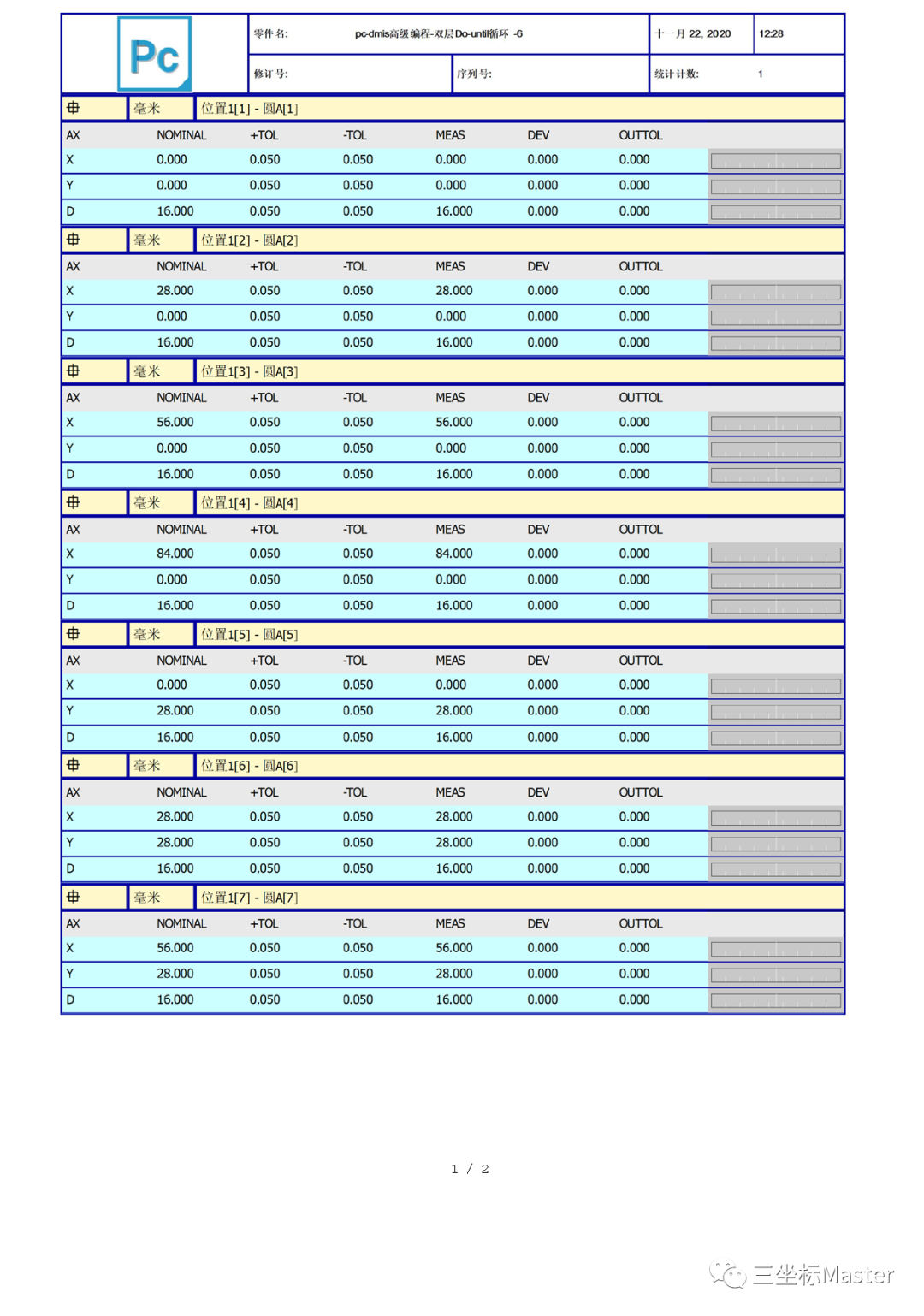

测量程序分享与讲解:注意事项:
1、报告中输出变量,有中文字符要用引文双引号包进去,使用变量不需要用双引号,但要使用+号连接。如果没有输出变量,把+号与变量(变量名要大写)之间加上一个空格试一下。最后再次强调,注意输入法,请使用英文输入法(中文的双引号在执行时出错,导致无法输出变量)。
2、生成测量路径时,软件可能有缓存,一直去不掉,导致正确的语句执行时,测量路径一直未发生改变,可以删除旧特征,让软件从新读取特征。
3、要根据实际情况选用回调的坐标系,如:回调启动、回调激活的坐标系、回调零件设置。
4、注意循环结束条件,不要写成死循环。那样会很惨~~~
测量程序和讲解文档下载地址:
链接: https://pan.baidu.com/s/1OsHuYlFDpCFPU1554us3oA
提取码: s2je
PS:历史文章还有使用其他方式实现此测量过程的案例。好想说:我有9种方法弄死(shixian)他,9种!
立贴为证:这是实现测量多个圆的第6种方式。
------------------------------------------------------------------------
