网线接法- 网线水晶头接法(很多网友在问网线怎么接，网线标准接法，网线制作，现收集网线接法如下：)

RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。在具体应用时，RJ45 型插头和网线有两种连接方法(线序)，分别称作 T568A 线序(图1)和 T568B 线序(图2)。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

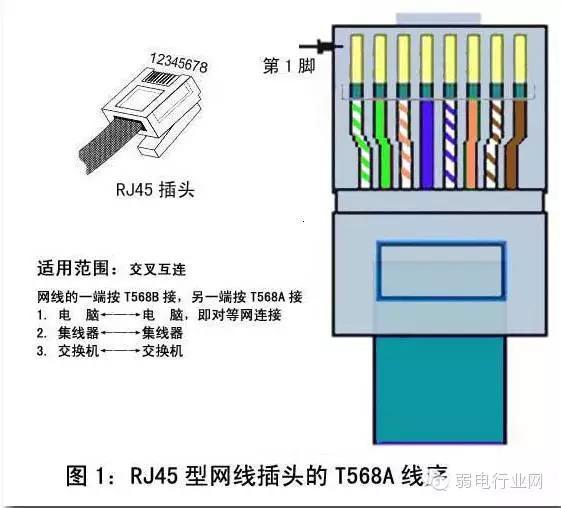

图1：RJ45 型网线插头的 T568A 线序接法示意图

T568A 线序的适用范围

这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接(图1)，另一端按 T568B 线序接(图2)，即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：

1. 电　脑←—→电　脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；

2. 集线器←—→集线器；

3. 交换机←—→交换机。

T568A 线序的接法

如图1所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

插头脚号　　　　网线颜色

1————　绿白

2————　绿

3————　橙白

4————　蓝

5————　蓝白

6————　橙

7————　棕白

8————　棕

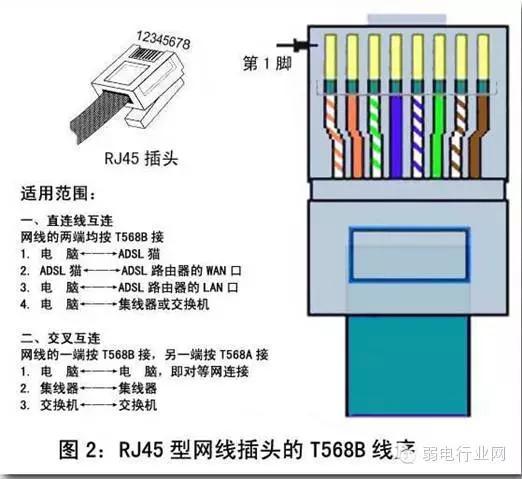

图2：RJ45 型网线插头的 T568B 线序接法示意图

T568B 线序的适用范围

一、直连线互连

网线的两端均按 T568B 接

1. 电　脑←—→ADSL 猫

2. ADSL猫←—→ADSL 路由器的 WAN 口

3. 电　脑←—→ADSL 路由器的 LAN 口

4. 电　脑←—→集线器或交换机

二、交叉互连

网线的一端按 T568B 接，另一端按 T568A 接

1. 电　脑←—→电　脑，即对等网连接

2. 集线器←—→集线器

3. 交换机←—→交换机

T568B 线序的接法

如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

插头脚号　　　　网线颜色

1————　橙白

2————　橙

3————　绿白

4————　蓝

5————　蓝白

6————　绿

7————　棕白

8————　棕

两台电脑通过网线直接连接(即对等网)的有关设置

上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：

1. 指定每台电脑的 ip 地址：

可以选择 192.168.0.1 ——192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。

2. 设置每台电脑的子网掩码为： 255.255.255.0

3. 设置每台电脑的网关一样：

例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的 ip 地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。

4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。

完成了上面 1. —— 4. 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了。

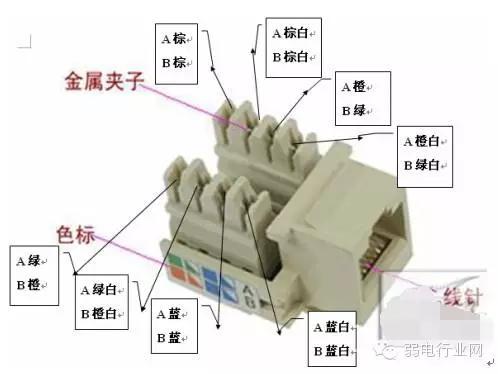

网线接法 - 网线插座接法 (图)

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4RJ-45对双绞线的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2双绞，3、6双绞，4、5双绞，7、8双绞。

A 橙白 蓝白 B 绿白 蓝白

橙 蓝 绿 蓝

综白 绿白 综白 橙白

综 绿 综 橙
