CATIA三维设计教程：如何使用3D投影功能？

在使用CATIA三维设计时，经常会画一些草图，如果掌握了一些技巧，草图的绘制就会轻松了许多。比如如何使用3D投影功能，3D投影功能就是在草图绘制时，把不在草图面的其他元素垂直投影到草图上，进而得到草图。

方法/步骤：

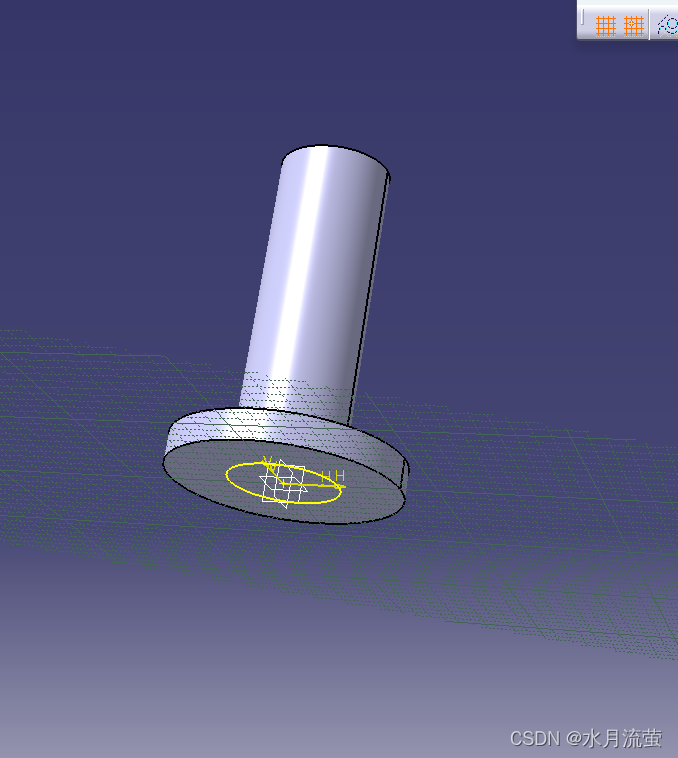

1.首先打开CATIA V5软件，为了演示，这里绘制了一个简单的三维模型，我们将圆柱体的边缘部分（圆形）投影到底部圆盘的下表面上。

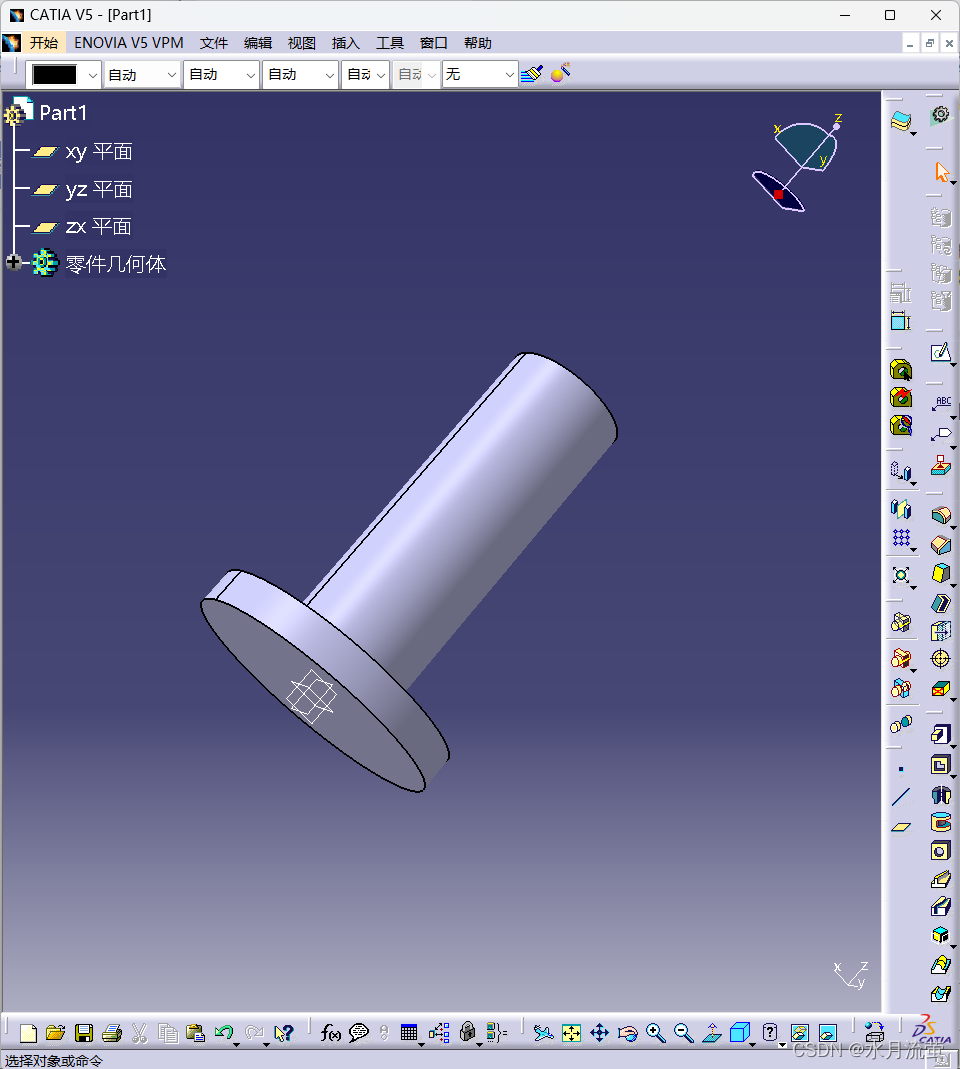

2.接下来选择圆盘下表面作为草图编辑面，首先选中圆盘下表面，然后点击草图绘制按钮。

3. 进入到草图编辑页面后，接下来选择投影3D元素的快捷按钮，如下图所示，点击该按钮，可以将任何不在草图编辑页面上的3D轮廓投影到草图编辑页面上。

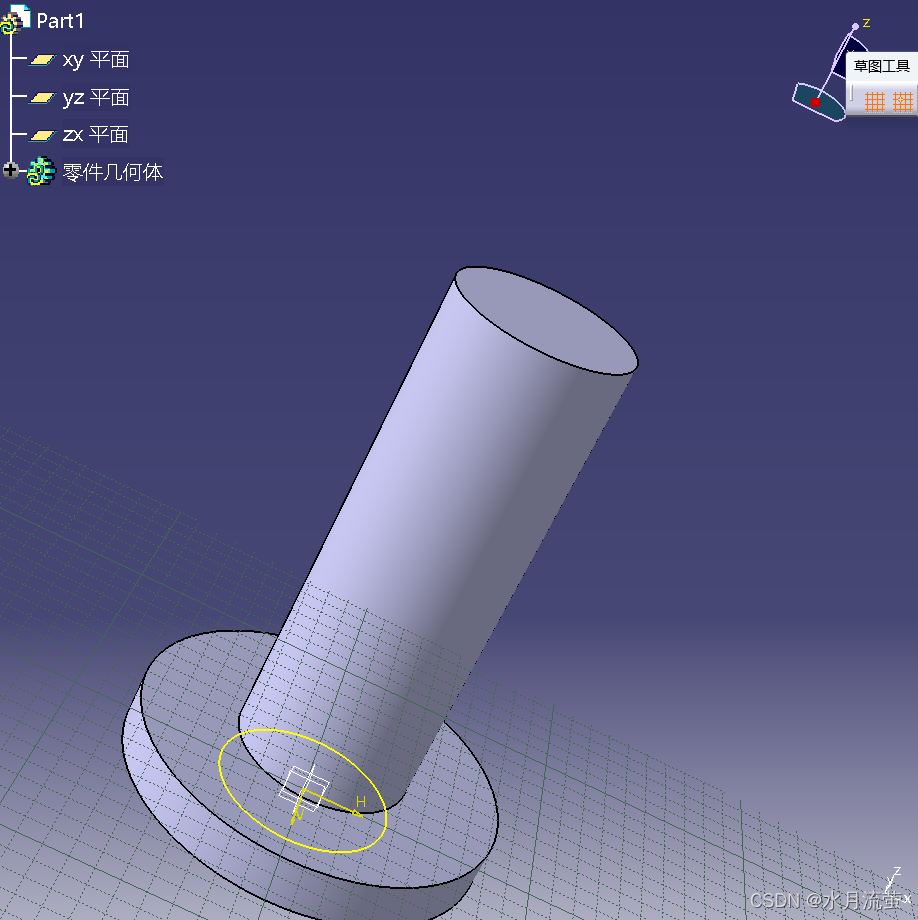

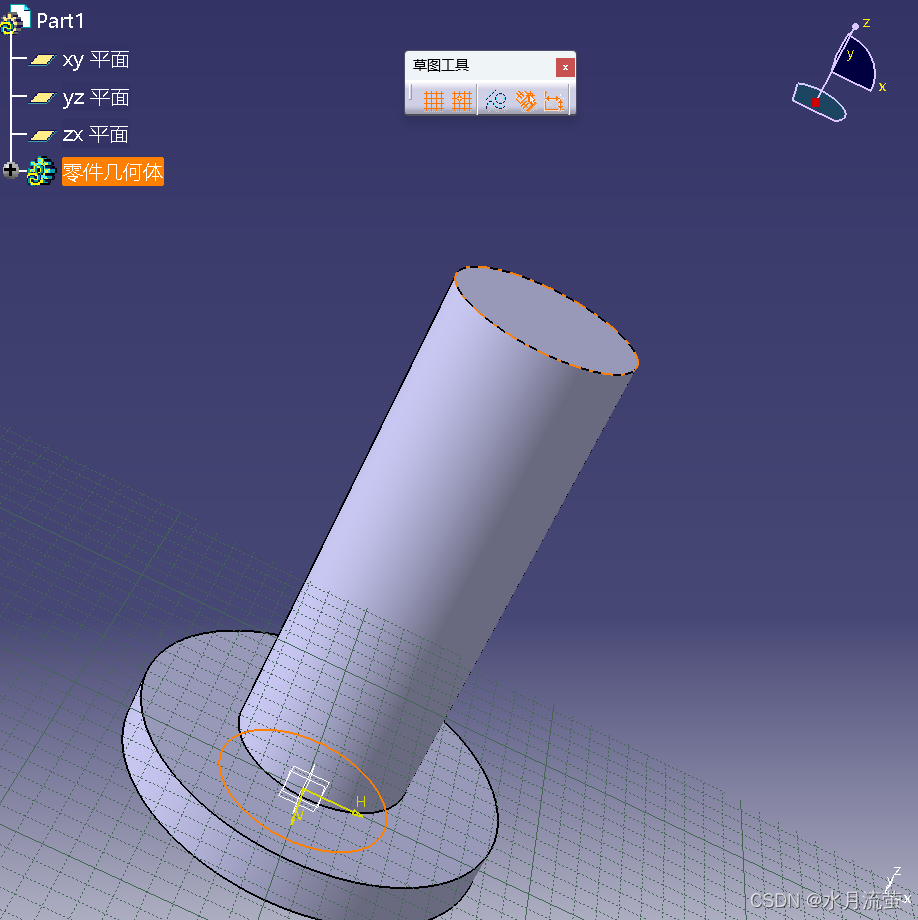

4.我们通过按住鼠标中键和鼠标右键不放，拖动鼠标，使草图编辑画面有个倾斜角度，然后选择圆柱体上表面轮廓，这时会发现突然多出一个圆出来。

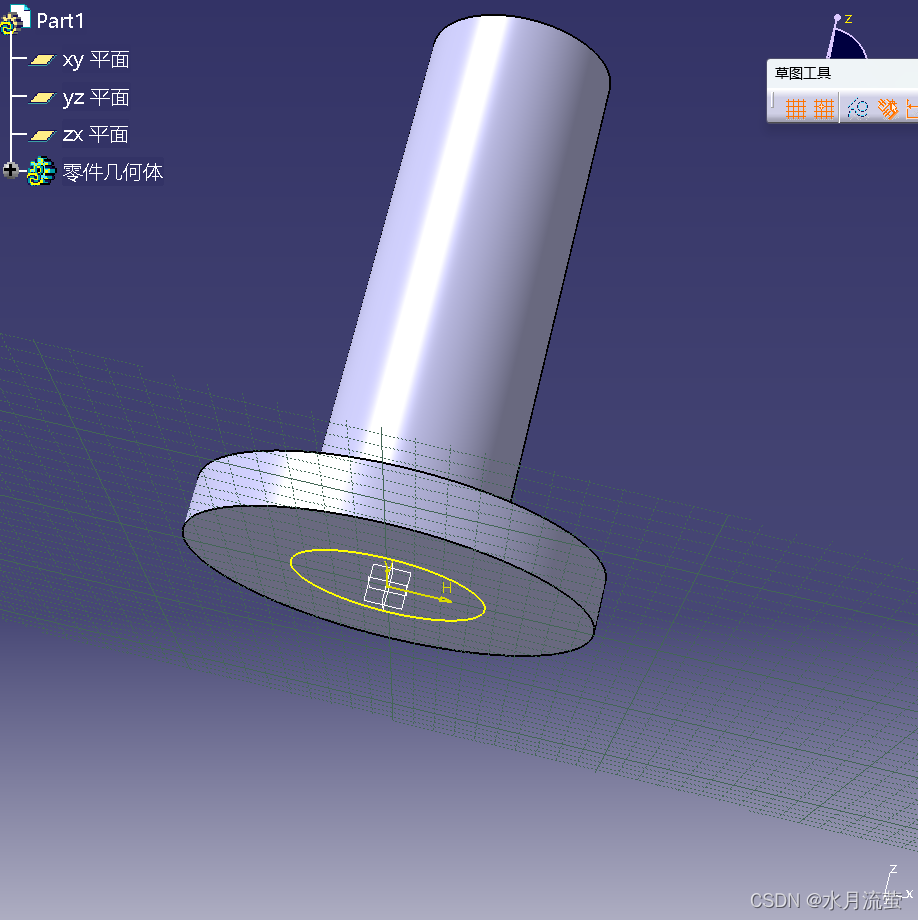

5. 同样通过按住鼠标中键和鼠标右键不放，拖动鼠标，使圆盘底部画面朝向自己，便可看出来，在草图编辑面出现了圆柱体边缘轮廓了。

 6.如果我们试着先选中圆柱体的柱体表面，再选择投影3D元素，这时应该是怎样的呢，会不会出现圆呢

7.这时会发现在草图编辑面出现了圆柱体边缘轮廓了。
