在硬件电路设计过程中，开发工程师经常多半处理一些直流弱电信号，如传感器的模拟电压信号0V~3V，数字逻辑高低电平信号0V与3.3V；控制这些直流弱电信号，相信稍微有些工作经验的硬件工程师都会驾轻熟路，得心应手；然而在面对一些包含220V交流市电的项目，如何处理交流电压信号，如何设计相关的硬件电路控制这些交流电压信号，开发工程师相关的经验相对而言就会比较缺乏；芯片哥就这相关的电路设计与小伙伴们一起分享交流一下

220V交流电压信号的开关控制电路：

1.继电器：继电器是一个比较常用的元器件，由于其电路结构简单，相应的控制电路设计非常丰富，如三极管驱动，达林顿管驱动等电路

继电器应用电路

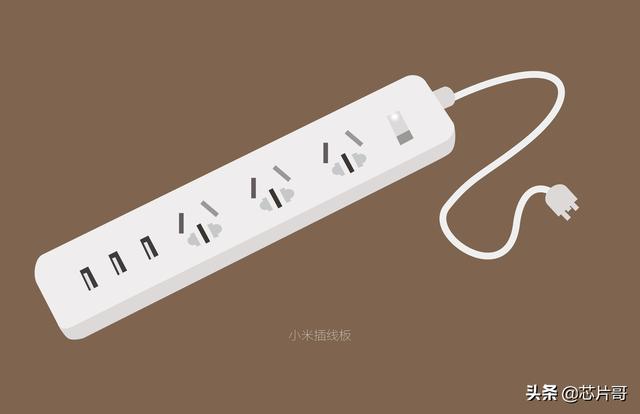

此继电器的应用电路就能较好的实现220V交流电压信号的开关控制，当MOS管输出逻辑低电平，继电器线圈导通，继电器的触点3与触点4和触点5由关闭变为开启，220V交流电压信号实现导通；当MOS管输出逻辑高电平，继电器线圈关断，继电器的触点3与触点4和触点5由开启变为关闭，220V交流电压信号实现断开；因此继电器可以实现220V交流电压信号的开关控制电路；这个电路被广泛应用在小米智能排插与智能插座上，简单可靠；

2.继电器的开关电路优缺点：

• 优点：电路设计简单且可靠，被广泛应用；
• 缺点：由于继电器体积大，因此占用PCB板的空间大，在一些PCB尺寸非常狭小的项目中，继电器很难使用；

3.继电器的选型说明

在应用智能排插上，产品的寿命很大决定因素取决于继电器的寿命，也即继电器开关与导通连续正常工作的次数

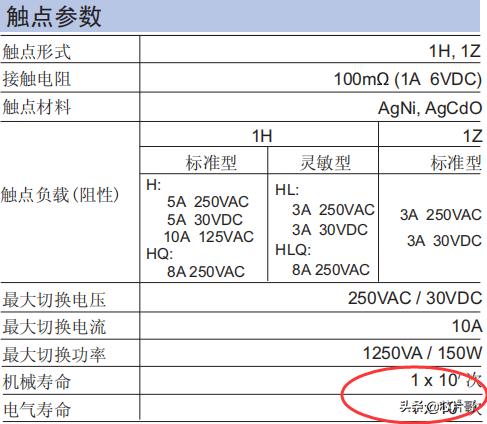

继电器参数图表

看完这个产品的硬件电路设计，小伙伴们是否也增强了项目开发设计的信心？
