MOS管由于本身损耗非常小,经常会被用来作为开关电路。正好最近做的一款低功耗户外锂电池充放电手电筒应用到相关电路。

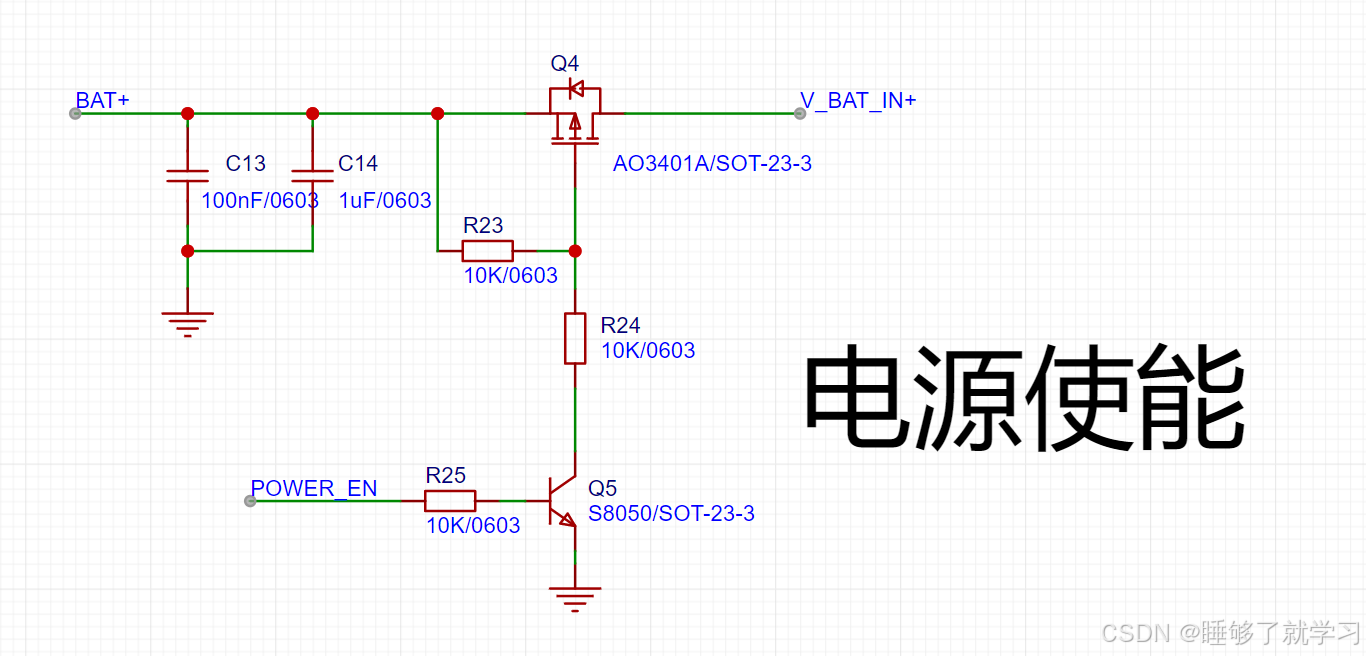

下面是部分电路:
电路原理很简单,当POWER_EN高电平时,Q5导通,MOS管G极低电平,GS压差达到MOS导通压差,BAT给后端输出。R23是防静电、提供固定偏置、和控制MOS开关时间的电阻。
原理很简单,实际我要提醒的是PCBlayout的注意点,很多时候因为走线方便,立创里器件镜像会把原理图的D和S位置交换掉,但是封装的位置是不会变的,这就导致实际的板子D和S也是颠倒的,切记切记,哥们因为这种低级错误浪费了10套板子。
