自动浏览器_基于Selenium的自动化测试脚本执行原理分析

摘要：

Selenium是一系列基于web的界面自动化测试工具集合，提供了全面的测试函数，用于支持B/S类应用的界面自动化测试。Selenium可以直接控制浏览器完成各种操作，支持多个平台、多种浏览器、多种编程语言的测试脚本。本文主要阐述了selenium 1和webdriver执行自动化测试脚本的原理，并通过一个简单的自动化测试脚本实例进行原理剖析。

关键字：自动化测试、selenium 1、webdriver

1 selenium整体框架

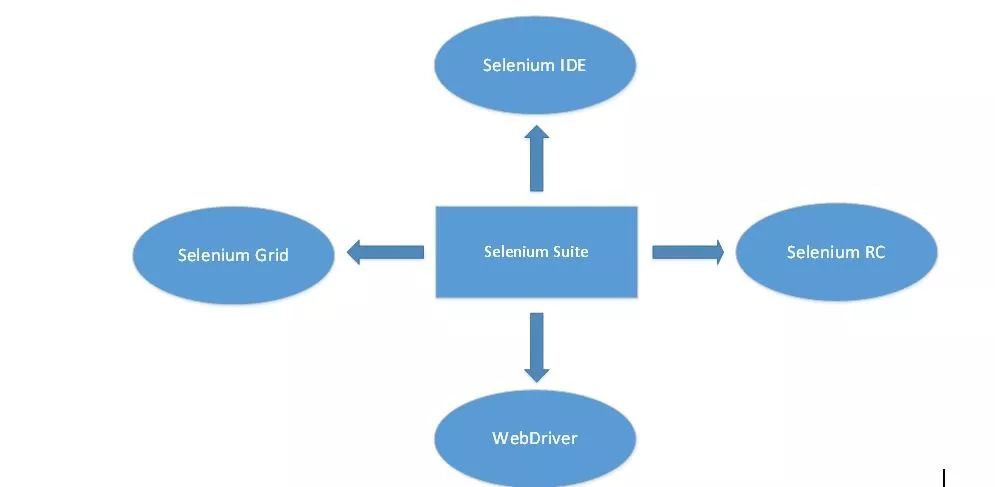

Selenium的核心selenium core基于JsUnit，完全由JavaScript编写，因此可运行于任何支持JavaScript的浏览器上，支持的浏览器包括IE、Firefox、chrome等。Selenium测试直接运行在浏览器中，就像真正的用户在操作一样。这个工具的主要功能包括：测试与浏览器的兼容性(测试应用程序是否能够在不同浏览器和操作系统上运行)、测试系统功能(测试功能和用户需求)。selenium支持自动录制和生成测试脚本，可生成JAVA、python、C#等不同语言的测试脚本。selenium包含selenium IDE、selenium webdriver、selenium remote control(RC)和selenium Grid等组件，如图1所示。

图1 selenium框架

Selenium IDE是一个集成测试工具，被嵌套在firefox浏览器中，作为firefox浏览器的一个插件来使用。测试人员可以通过selenium IDE来录制网页界面上的操作，可以对录制的动作进行编辑、调试以及快速回放。将用户在浏览器中执行的操作记录下来，生成各种形式的脚本，并可将这些脚本保存供以后使用和维护。

Selenium 1 (selenium-RC)是selenium最主要的测试工具之一，它所具有的某些功能即使是新版的selenium 2也无法支持。它能够通过多种语言(JAVA、JavaScript、Ruby、PHP、Python、Perl和C#)编写测试代码，同时能够支持几乎所有浏览器的测试。

Selenium 2，通常称为webdriver，主要功能集成了selenium 1以及webdriver(webdriver曾经是selenium的竞争对手)。也就是说，selenium 2是selenium和webdriver两个项目的合并，即selenium 2兼容selenium，它既支持selenium API(应用程序编程接口)也支持Webdriver API。对比selenium 1时代的selenium RC，webdriver优势明显。selenium RC通过selenium server把javascript脚本注射到浏览器中，然后通过特定的测试脚本调用javascript命令，实现与浏览器的交互操作。webdriver通过原生浏览器支持或者浏览器扩展直接控制浏览器，比selenium 1更简单易学，并且速度大幅提高，调用的稳定性取决于浏览器本身，更加科学。相应产生的问题就是，不同的浏览器厂商，对web元素的操作和呈现多少会有一些差异，这就直接导致了selenium webdriver要区分浏览器厂商，提供不同的实现。

Selenium Grid使得selenium 能同时并行地、在不同的环境上运行多个测试任务，极大地加快了web应用的功能测试。

2 Selenium 1工作原理

Selenium 1是selenium中最主要的第一代测试工具，相比于selenium 2，它更加成熟、稳定，能支持几乎所有浏览器的测试。Selenium 1的缺点是：(1)编码方式是面向过程而非面向对象，易用性较差；(2)通过Selenium Core间接驱动浏览器，运行速度不如webdriver。下面简单介绍一下selenium 1的工作原理。

Selenium 1包含的主要组件有：

•  Selenium服务器：负责启动或关闭浏览器；解释和运行从测试程序中传来的selenese命令(selenese是seleniumIDE中使用的命令集)，并可以扮演HTTP代理的角色；捕获和验证在浏览器和被测试的应用程序之间传递的HTTP消息。

•  客户端库文件提供了各种编程语言和selenium RC服务器之间的接口。

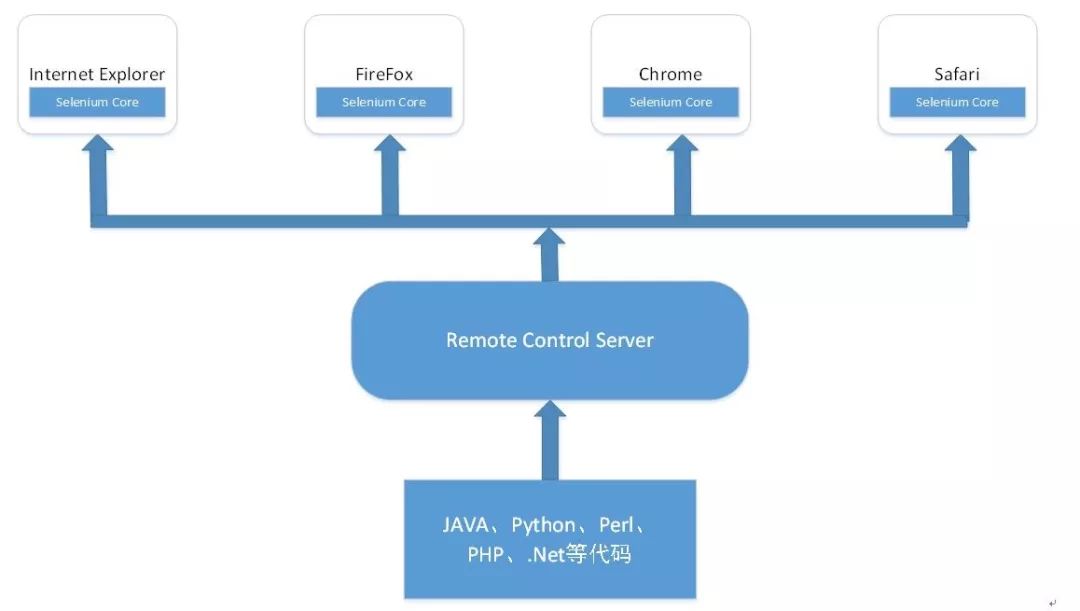

图2 selenium1架构

2.1 Selenium服务器

Selenium服务器用于接收测试程序传来的selenium命令，解释并执行他们，然后向测试程序反馈测试的结果。Selenium服务器捆绑了Selenium-core并自动将其注入浏览器，该步骤在测试程序打开浏览器(调用客户端文件的API函数)时执行。Selenium-core是JavaScript程序，也就是说，它是一系列JavaScript函数，用于调用浏览器内置的JavaScript解释器，以解释和执行selenese命令

该服务器同样可以接收来自测试程序的HTTP GET/POST请求的selenese命令，这意味着可以使用任何支持HTTP请求的编程语言来编写测试代码。

2.2 selenium客户端库文件

客户端库文件提供了对编程的支持，这样就可以自己设计程序来运行selenium命令。对于每一种支持的编程语言，都有不同的客户端库文件。Selenium客户端库文件提供了编程接口，用于在程序中运行selenium命令。

客户端库文件可以生成selenese命令，然后将其传递到selenium服务器，对被测试的应用程序执行指定的动作或者测试。客户端文件也可以接收命令执行的结果，并将其传递给应用程序，应用程序可以根据返回结果判断当前测试是通过还是失败。

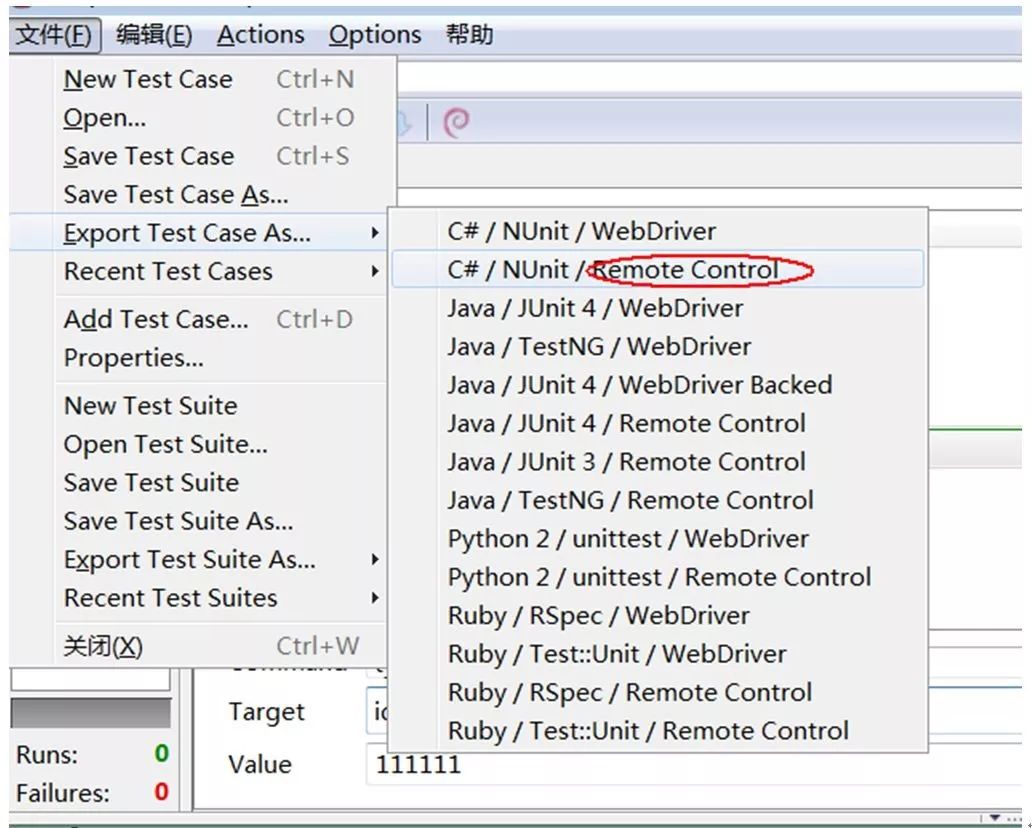

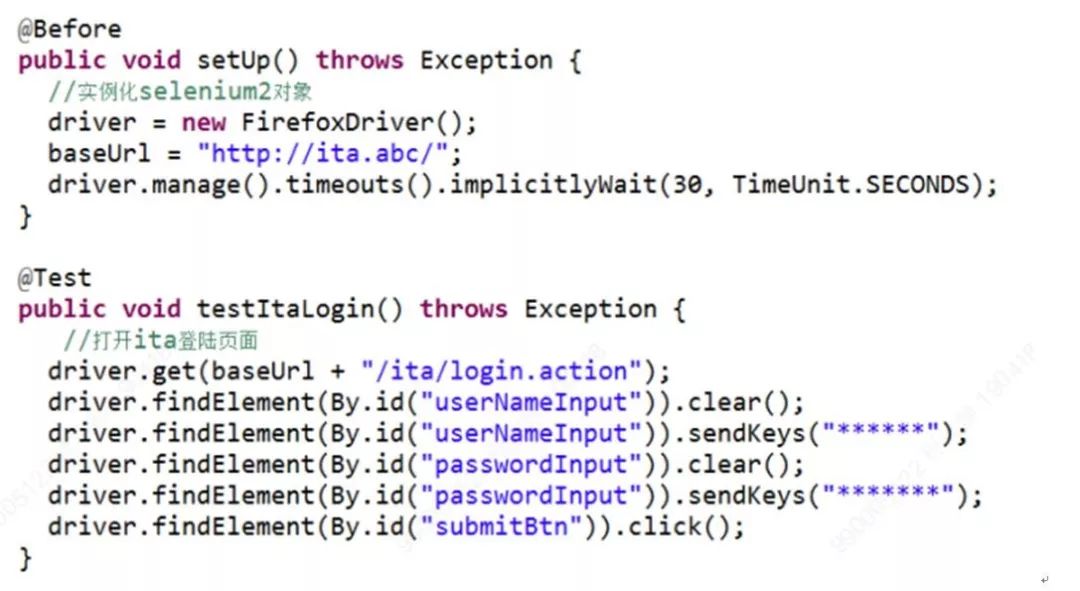

因此要创建测试程序，只需要通过客户端库文件API编写程序，用它来执行一系列Selenium命令。也可以在Selenium IDE中创建Selenese测试脚本，导出成客户端驱动的API函数调用，如图3所示。

图3 导出selenium1执行脚本

3 webdriver工作原理

这部分具体描述一下webdriver工作原理。引用一个形象的类比，可以把webdriver驱动浏览器类比成出租车司机开出租车，这个场景中有三个主要角色：

1)乘客：告诉出租车司机目的地，以及大概路线

2)出租车司机：按照乘客的要求操控出租车

3)出租车：按照司机的操控完成实际的行驶，把乘客送到目的地

在webdriver中也有三个类似的角色，自动化测试脚本代码相当于乘客，浏览器的驱动相当于出租车司机，浏览器相当于出租车：

1)  自动化测试脚本代码：自动化测试代码发送请求给浏览器的驱动(例如火狐、chrome驱动)

2)  浏览器的驱动：解析自动化测试代码，解析后把结果发送给浏览器

3)  浏览器：执行浏览器驱动发出的指令，完成实际的操作

具体的脚本执行过程是：

1)  对于每一条Selenium脚本，会创建一个http请求并发送给浏览器的驱动

2)  浏览器驱动中包含了一个HTTP Server，用来接收http请求

3)  HTTP Server接收到请求后根据请求来具体操控对应的浏览器

4)  浏览器执行具体的测试步骤

5)  浏览器将步骤执行结果返回给HTTP Server

6)  HTTP Server又将结果返回给Selenium脚本，如果是错误的http代码，就可以在控制台看到对应的报错信息。

同一个浏览器驱动既可以处理C#语言的脚本，也可以处理Python语言的脚本，这是因为：HTTP协议是一个浏览器和Web服务器之间通信的标准协议，几乎每一种编程语言都提供了丰富的http库，可以方便的处理客户端和服务器端之间的请求与响应，http请求及响应包括：http请求方法、http请求及响应内容body、http响应状态码等。

常见的http请求方法有：

1)  GET：用来从服务器获取信息，比如获取网页的标题信息等。

2)  POST:向服务器发送操作请求，比如click，findElement等。

http响应状态码用来判断请求的结果。

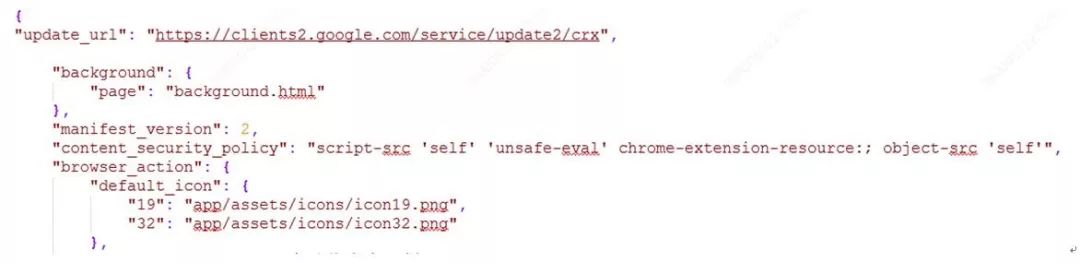

Body部分主要传送具体的数据，在webdriver中以JSON报文的形式存在并传送，例如：

Webdriver使用的协议是JSON Wire protocol，该协议是在http协议基础上，对http请求及响应的body数据进行规范。当用户新建webdriver时，selenium首先确认浏览器的native component是否存在、可用而且版本匹配。若通过确认，则在浏览器启动web service服务。JSON Wire protocol协议功能强大，几乎可以操作浏览器做任何事情，包括打开、关闭、最大化、最小化、元素定位、元素点击、上传文件等。

JSON Wire protocol是通用的，不管firefoxDriver还是ChromeDriver，启动之后会在某一端口基于该协议启动web service。例如firefoxDriver初始化成功后，默认会从http://localhost:7055开始。在调用webdriver API时，需要借助CommandExecutor发送命令，实际是向web service发送一个http request，在该request的body中，以JSON格式调用selenium执行其余操作。

4 具体实例介绍(基于webdriver的测试脚本)

  本部分介绍一个最简单的自动化测试脚本，该脚本实现科技管理工作台(ITA)的登录功能：输入账号和密码并点击登录。该脚本可以通过Selenium IDE录制，导出成JAVA语言脚本，也可以直接编写JAVA代码生成。主要脚本如下：

1)  打开网页

下面的代码实现打开firefox浏览器并跳转到ITA登陆页面：

Webdriver driver = new FirefoxDriver();//实例化一个driver

driver.get(“http://ita.abc/ita/login.action”);

在执行driver.get(“http://ita.abc/ita/login.action”);代码时，测试代码向server发送了如下的请求：

POST

session/sessionId/url

post_data{“url”:”http://ita.abc/ita/login.action”}

通过post方式请求localhost:port/hub/session/session_id/url地址，并请求浏览器完成跳转url的操作。

如果上述请求是可接受的，server会跳转到该post data包含的url，并返回如下的response：

{“name”:”get”,”sessionId”:”******”,”status”:0,”value”:””}

该response中包含如下信息：

Name:server端实现方法的名称，这里是get，表示跳转到指定url

sessionId：当前session的id

Status：请求执行的状态码，非0表示未正确执行，这里是0，表示执行成功

Value：请求的返回值，这里返回值为空。如果请求的是页面的title，value将被赋值为title的值。

2)  元素定位方式

对于大多数selenium命令，都需要一个目标位置，该位置在web应用程序的上下文中唯一地定义web元素。

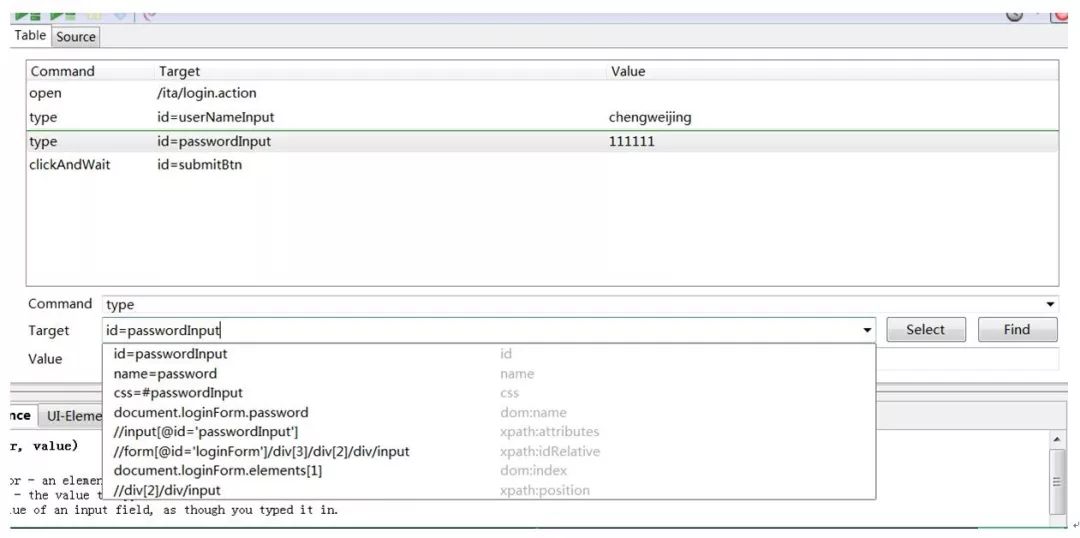

在Selenium IDE中，可以在每条录制命令中的Target选择该元素的定位方式，如图4所示：

图4 seleniumIDE定位方式

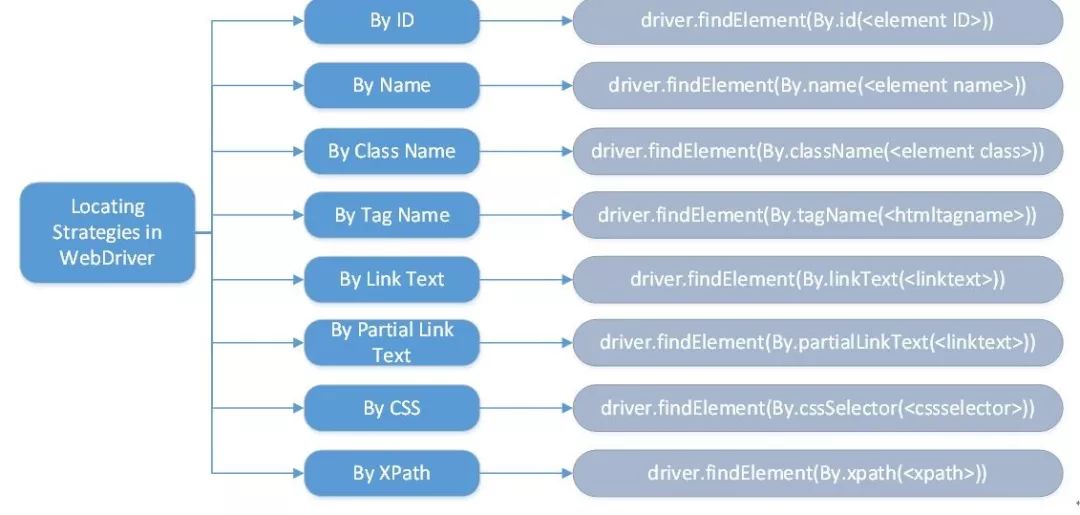

在webdriver中一共有8种定位策略，具体列表如下：

图5 webdriver定位方式

以id为例说明：

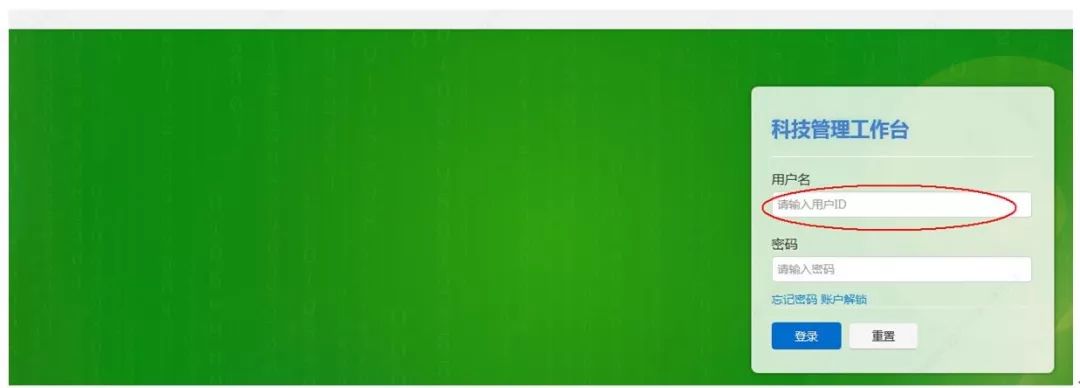

图6  ITA登陆界面

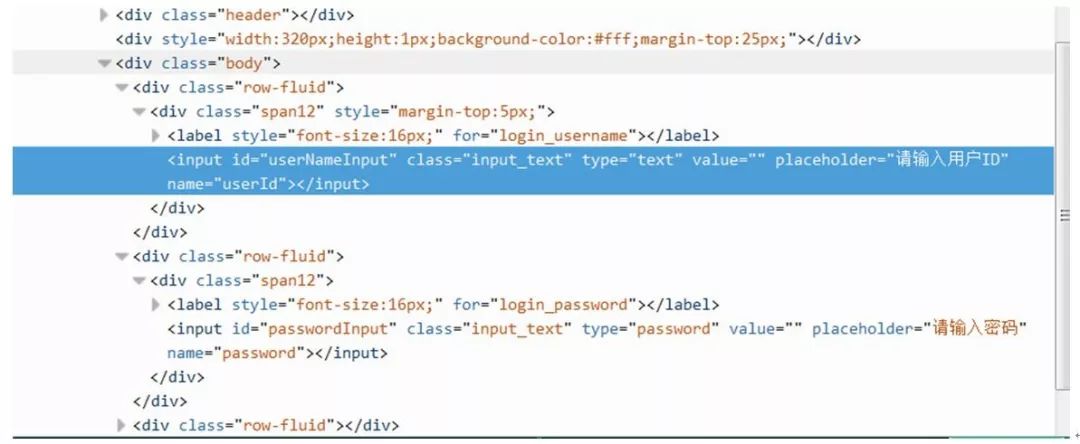

要在用户名输入框输入内容，可以通过 id= “userNameInput”作为定位条件获取该对象。如图7页面源码中，可看出，id=“userNameInput”可唯一标示用户名输入框。

代码driver.findElement(By.id("userNameInput"))表示寻找id

为“userNameInput”的元素，在获取页面元素后，就可以对该页面元素进行各种操作了。

图7 页面元素

3)  元素操作

常用的元素操作方法有如下几种：

•   sendKeys()方法用于为input元素输入文本

•   Click()方法用于执行单击元素的操作

•   Clear()方法用于清空input元素的值

•   Submit()方法用于对指定元素所在的form进行提交操作

表示找到id为userNameInput输入框之后，填写用户名信息。

5 总结

Selenium包含selenium IDE、seleniumwebdriver、selenium remote control(RC)和selenium Grid等组件。Selenium 1客户端库文件可以生成selenese命令，然后将其传递到selenium服务器，Selenium服务器接收测试程序传来的selenium命令，通过selenium core操控浏览器，并向测试程序反馈测试的结果；webdriver直接驱动浏览器进行各项操作，执行速度更优，易用性更强，但是webdriver对浏览器版本有一定的依赖性，在版本升级后，需要下载新的驱动程序。
