单相电机如何实现正反转

1、单相电机转动的原理

三相电机正反转的要点是换相，让三相存在120°的相位差，出现正反转的情况，想要单相电机正反转，就要搞清楚单相电机能够启动的原因。在启动绕组后串联合适容量的电容让两个绕组的相位差相差90°，从而产生磁场旋转，如果这个连接方式记为正转；那么调换一下接进电容的电源线，电机就会产生相反的磁场，电机反转。

2、正反转的要求

很多人就会问是不是所有的单相电机都是可以正反转的，其实不然，很多电机是不可以实现正反转的，比如罩极电机、潜水泵电机等等，这些电机虽有的有电容，但是由于用途的特殊性，在使用的时候会对电机进行改造，增加单向轴承、反转卡套等等。

其余无论是双电容电机还是单电容电机原则上都是可以实现正反转的，关于主绕组、副绕组、离心开关的作用前面视频和回答中讲了很多，下面着重讲一下如何对单相电机接线。

单相电机正反转的接线

1、主副绕组的区分

需要的工具是一块带测量电阻值的万用表，把万用表的电阻档位打到X10K，测量电机中引出的三根线，首先两两测量，阻值最大的为总绕组，余下一根是公共端，然后继续测量，阻值较小的是启动绕组(主绕组)，阻值较大的为运行绕组(副绕组)。

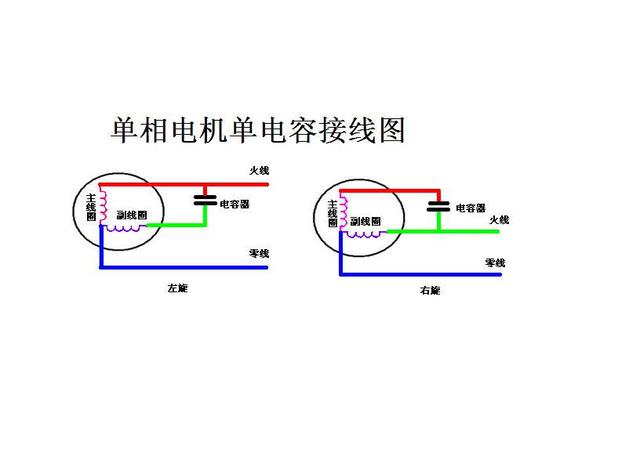

2、正反转接线方法

上面分清楚了主绕组和副绕组，那么电容到底怎么连？

启动电容的并联在主绕组和副绕组上面的，也就是三根线中所测量的电阻值最大的两根线，电容其中一根接入电源火线，公共端接入电源零线，如果这个转向记为正转，那么把火线接入电容的另外一根时就是反转。

并不是所有的单相电机都支持正反转，如果电线出头是四根线甚至五根线的话，就要搞清楚哪几根是调速的，哪几根是绕组的，然后再进行接线。
