本文详细介绍了在ANSYS Workbench中进行热分析时，如何处理体与体之间的接触设置。建议关闭自动创建接触对功能，手动定义接触对的热导率TCC和接触半径。接触行为通常设置为对称，允许热流从两侧传递。对于热传导分析，推荐使用绑定接触，并根据情况调整Pinball Region的大小。接触传热系数Tcc用于模拟实际接触热阻，影响温差。通过调整Tcc，可以更好地模拟真实世界的热传递效果。
在工程中使用ANSYS Workbench进行热分析时，大部分都是装配体。因此接触是不可避免的。

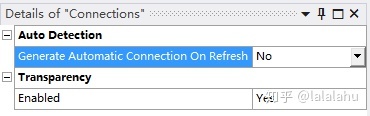

在装配体导入ANSYS后，workbench会自动识别零件之间的接触，有时候也需要我们手动删除或添加接触对，这里推荐将ANSYS的自动创建接触对功能关闭，这样我们在手动创建接触对之后再返回SCDM模块中修改几何模型之后，不会再自动创建新的接触对扰乱我们的设置。
在添加好接触对后，需要对接触进行参数定义，主要的参数为热导率TCC，接触半径。
1.Behavior
接触对都有接触面和目标面的区分。默认的设置为对称接触，即两个面都可以被指定成接触面和目标面；当定义接触为非对称接触时，需要定义一侧为接触面，另一侧为目标面。在热分析中，在接触的法向上允许有接触面和目标面之间的热流，而热流的传递方向是由两侧面上的温度决定的，所以接触面和目标面的定义并不是很重要。因此保留默认的设置即可。
2. Formulation & Pinball Region
对于热传导分析&#x
