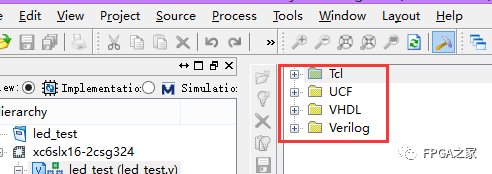

Edit → language templates ：

打开即可查看基本语法。

一、xilinx中的约束文件

1、约束的分类

利用FPGA进行系统设计常用的约束主要分为3类。

(1)时序约束：主要用于规范设计的时序行为，表达设计者期望满足的时序条件，知道综合和布局布线阶段的优化算法等。

(2)布局布线约束：主要用于指定芯片I/O引脚位置以及指导软件在芯片特定的物理区域进行布局布线。

(3)其它约束：指目标芯片型号、接口位置、电气特性等约束属性。

2、约束的主要作用

(1)提高设计的工作效率

对很多数字电路设计来说，提高工作频率是非常重要的，因为高的工作频率意味着高效的电路处理能力，通过附加约束可以控制逻辑的综合、映射、布局和布线，以减少逻辑和布线的延迟，从而提高工作效率。

(2)获得正确的时序分析报告

几乎所有的FPGA设计平台都包含静态时序分析工具，利用这类工具可以获得映射或者是布局布线后的时序分析报告，从而对设计的性能做出评估。静态时序分析工具以约束作为判断时序是否满足设计要求的标准，因此要求设计者正确输入约束，以便静态时序分析工具输出正确的时序分析报告。

(3)指定FPGA引脚位置与电气标准

FPGA的可编程性使电路板设计加工和FPGA设计可以同时进行，而不必等FPGA引脚位置的完全确定，从而节约了系统开发时间。电路板加工完成后，设计者要根据电路板的走线对FPGA加上引脚位置约束，以保证FPGA与电路板正确连接。另外通过约束还可以指定I/O引脚所支持的接口标准和其他电气特性。为了满足日新月异的通信发展，Xilinx新型FPGA可以通过I/O引脚约束设置支持，诸如AGP、BLVDS、CTT、GTL、GTLP、HSTL、LDT、LVCMOS、LVDCI、LVDS、LVPECL、LVDSEXT、LVTTL、PCI、PCIX、SSTL、ULVDS等丰富的I/O接口标准。

 (4)利于模块化设计

通过区域约束还能在FPGA上规划各个模块的实现区域，通过物理布局布线约束完成模块化设计等。

3、UCF约束文件

ISE 通过综合工具XST对设计进行约束，XST的综合约束文件时XCF文件，而在布局布线阶段，最重要的约束文件是用户约束文件UCF(user constraint file)，两者有着千丝万缕的联系，UCF几乎支持XCF的所有约束语言和命令。通常在使用XST综合流程时，仅仅通过综合属性设置来设置全局的综合策略与参数，细化的约束是通过实现阶段的约束文件UCF完成的。因此，UCF文件时约束文件的核心，通过编译UCF文件可以实现时序、布局布线约束以及其他约束的绝大部分功能。

二、约束设计实例

　　A-时序约束

<
