STM8时钟学习笔记

STM8的三颗心

1.HSE

2.HSI

3.LSI

HSE外部时钟源。

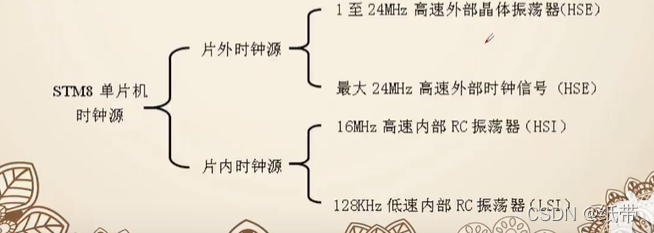

STM8单片机时钟源分类及简介

STM8单片机时钟源分为1.片内时钟源2.片外时钟源。

每个大类下又包含2个时钟源，STM8单片机总共具有4个可选时钟源。

 注：

external  外部

internal  内部

source 源

HSI   high source internal，高速内部RC振荡器

带着问题来看时钟源

问题1：时钟源有必要进行选择吗？统一规定选择一种固定的时钟源不就行了？

2：4种时钟源，选谁当单片机的运行时钟呢？怎么选？

3：既然已经有了内部时钟源了还要外部时钟源干嘛？

4：片内有16MHZ的RC振荡器了还要128KHZ的振荡器干嘛？

5：基于MCS-51内核的某些厂家单片机外部晶振都能到30MHZ以上了，是不是说明“51”单片机比STM8单片机还快呢？

 注：画PCB的时候，晶振要紧靠单片机，为啥？

注意时钟信号的电气布线，减少输出失真和信号干扰。

最大24MHZ高速外部时钟信号时钟源HSE

1.外部晶体振荡器连接到OSCIN/OSCOUT引脚上。

2.外部时钟连接到OSCIN引脚上，OSCOUT引脚作为GPIO引脚使用。

注：时钟选项OPT4

HSI

8分频代表什么意思？

 注：

CLK_CKDIVR

//DIV division

//R 寄存器

片内时钟源启动快

但

精度不行

容易受电源电压的影响。

环境温度也可能受到影响。

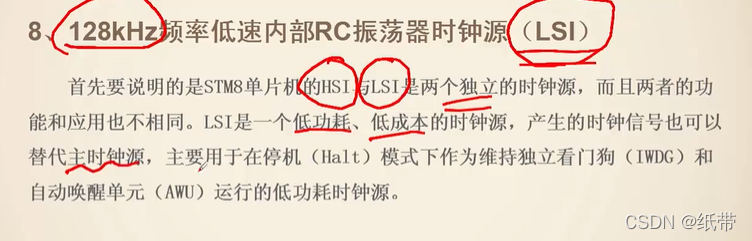

LSI



停机模式或者低功耗模式。

LSI：独立HSE HSI

单片机内部时钟工作流程、切换方式和配置方法。

三心

补充:

1.awu:自动唤醒单元。

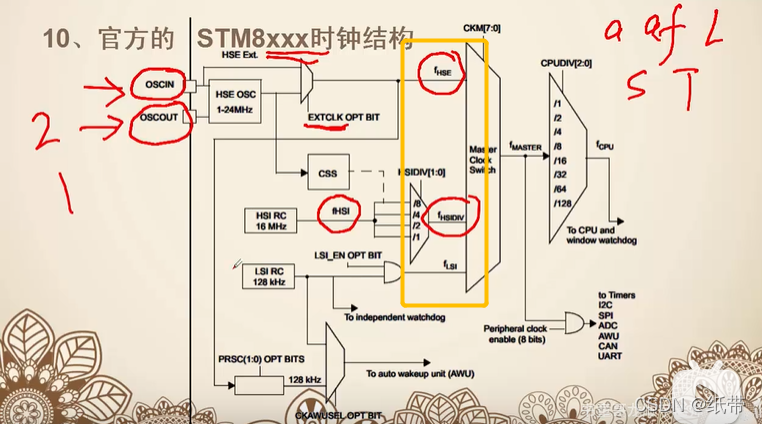

2.CKM[7:0]

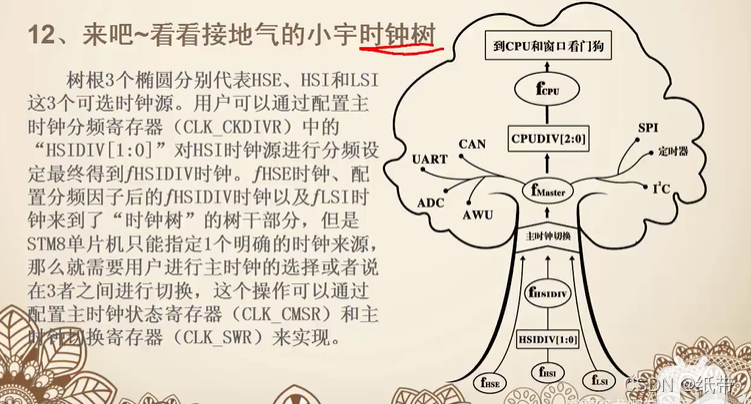

时钟树

 可选时钟源：

1.HSE

2.HSI

3.LSI

用户可以通过配置主时钟分配寄存器（CLK_CKDIVR）中的“HSIDIV[1:0]”对HSI时钟源进行分频设定最终得到fHSIDIV时钟。

fHSE时钟、配置分频因子后的fHSIDIV时钟

看到：
