问题描述

从头开始,图解console连接

解决方案

一. 准备线缆

1.台式机一般有COM口,可直接使用随机的配置线

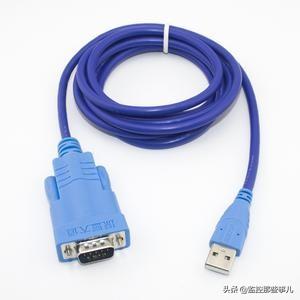

2.如果是笔记本或没有COM口的电脑,需准备转接线,并安装好随线光盘的驱动,检查设备管理器中COM口是否正常

3.有的设备有Mini-usb 接口的可以使用USB线来连接

安装驱动 ,官网链接:请点击 名称:Switch-MiniUSB-driver

检查驱动是否正确

二. 配置COM口

以下提供了三种软件的截图，SecureCRT属于付费软件，IPOP可网上下载，超级终端仅XP系统才有。请根据实际情况选用

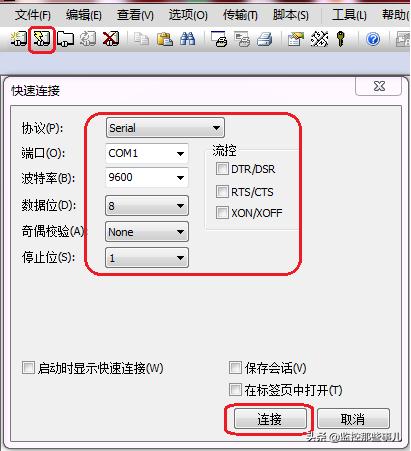

1.SecureCRT

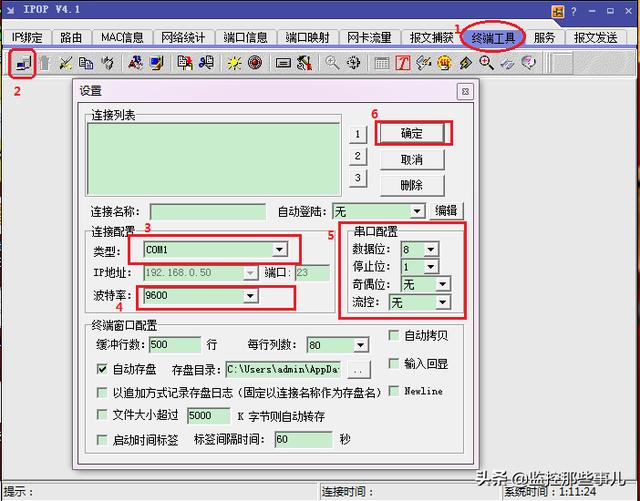

2.IPOP

3.超级终端 XP自带

鼠标依次单击“开始”→附件→通讯→超级终端。

单击进入“超级终端”后如下图所示,给超级终端命名

进入“连接到”视窗后,“连接时使用”中则需要选用相应的COM口,在此我们选择COM1口,如下图所示。

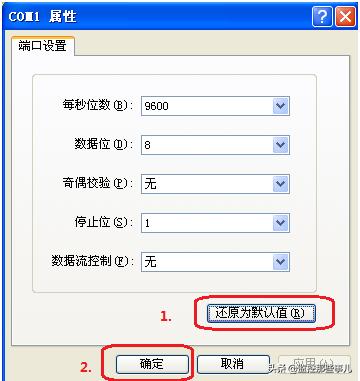

在“COM1属性”视窗中,我们只需单击“还原为默认值”按钮,即可使其中各项参数自动恢复为符合本此连接属性的数值,也可手动进行设置,参数如下图红框中所示。

在上一视图中各项参数设置完毕后单击“确定”进入本次超级终端连接的命令行操作视窗,表示超级终端连接已经建立,视图如下。

按回车开始操作
