本篇我们介绍一下端子启动，模拟量输入调速：

根据功能图S2(见上篇)我们知道了X101-9号端子默认为变频器启动指令，那我们想通过9号端子启动变频器，并且根据模拟量来调节变频器频率，参数该如何设置呢？

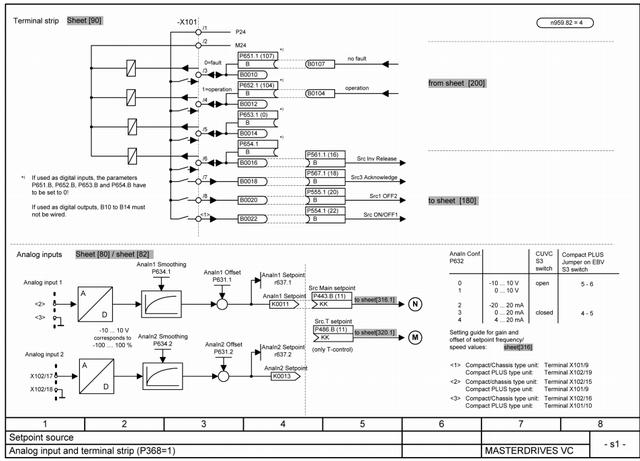

要实现这个功能，需要对照功能图S1:

通过此功能图，我们首先确定最重要的三个参数：

P554=22;X101-9号端子启停变频器；

P368=1;给定选模拟量输入，命令源选端子；

P443=11;给定选模拟量输入1；

对于模拟量输入，6SE70有以下几种信号形式，对应参数P632：

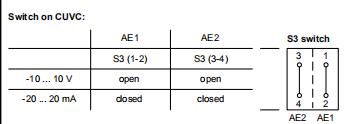

对于6SE70，仅仅设置P632是不够的，还需要调整CUVC板上的S3开关：

模拟量输入1对应S3开关的1和2,1/2闭合，模拟量输入1信号为电流信号，输入范围-20-20mA，然后变频器根据参数P632的设置，选择不同的电流输入信号。

当1/2断开，模拟量输入1信号为电压信号，输入范围为-10-10V，然后变频器根据参数P632的设置，选择不同的电压输入信号。

下面我们通过一个实例来介绍一下端子启停，模拟电位计调速：

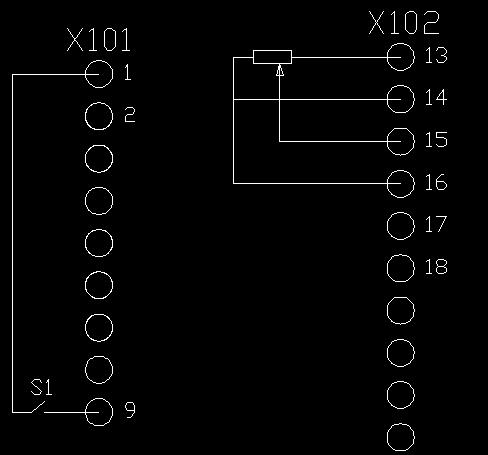

接线图：(利用X102端子自带10V信号)

参数设置：

P554=22;X101-9号端子启停变频器；

P368=1;给定选模拟量输入，命令源选端子；

P443=11;给定选模拟量输入1；

P632=1;模拟量1电压输入，0-10V；

S3:1/2 open

这样，基本上就实现了所述功能。

好了，下次我们介绍模拟量输入电流控制方法，码字不易，大家多多支持哦！
