本文介绍了数码管的工作原理，包括共阴极和共阳极的接法，并通过实例展示了静态显示数码管的方法。在Proteus中，数码管有内置编码器、七段和八段数码管的不同形式。此外，文章还提供了共阴极七段数码管的编码表。最后，探讨了数码管的动态显示技术，解释了利用位选信号快速切换来实现多个数码管同时显示的原理，并给出了59s计时器的仿真电路图和代码。
数码管简述

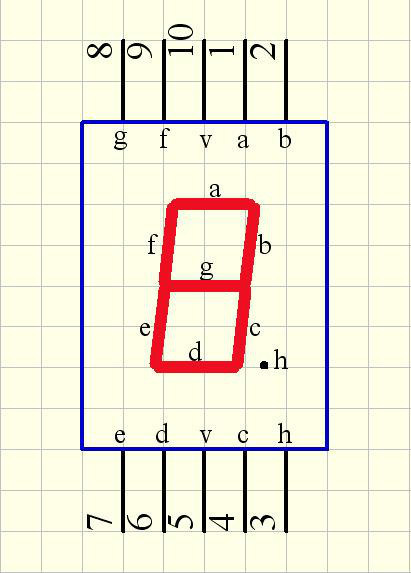

这是一个数码管内部电路原理图，a~h每个数字代表一个发光二极管，v是公共端，可以接地或者电源，对应共阴极和共阳极接法。a~g段数码管用来显示数字，h显示小数点。为了便于封装，数码管的外部一共10个引脚，5和10连在一起接公共端，其余各对应一个发光二极管：
例如，如果我们想显示数字“0”，那么就需要a~f这六个数码管亮；如果显示数字“1”，那么就需要b、c两个数码管点亮，以此类推。一般情况下，单片机的IO口和数码管的连接方式如下:
如果我们将数码管接到P1口上，显示数字“0”的话，那么P1口的八个引脚电平（
