设计标准

美国标准

ASME    美国机械工程师协会

ANSI    美国国家标准协会

API     美国石油协会

MSS SP  美国阀门和管件制造厂标准化协会

英国标准              BS

日本工业标准      JIS/JPI

德国国家标准      DIN

法国国家标准      NF

通用阀门标准：ASME B16.34  法兰端、对接焊端和螺纹端阀门

闸阀标准:

API 600/ISO 10434   石油、天然气螺栓连接钢制闸阀

BS 1414             石油、石化及炼油工业钢制闸阀

API 603             150LB耐蚀法兰端铸造闸阀

GB/T 12234          法兰和对焊连接钢制闸阀

DIN 3352            闸阀

SHELL SPE 77/103    按ISO10434钢制闸阀

截止阀标准:

BS 1873           钢制截止阀和截止止回阀

GB/T 12235        法兰和对焊连接钢制截止阀和截止止回阀

DIN 3356          截止阀

SHELL SPE 77/103  按BS1873钢制截止阀

止回阀标准:

BS 1868        钢制止回阀

API 594         对夹和双法兰止回阀

GB/T 12236      钢制旋启式止回阀

SHELL SPE 77/104    按BS1868钢制止回阀

球阀标准:

API 6D/ISO 14313    管线阀门

API 608        法兰、螺纹和对焊端钢制球阀

ISO 17292     石油、石化及炼油工业钢制球阀

BS 5351         钢制球阀

GB/T 12237    法兰和对焊连接钢制球阀

DIN 3357       球阀

SHELL SPE 77/100    按BS5351球阀

SHELL SPE 77/130    按ISO14313法兰端和对焊端球阀

蝶阀标准:

API 609           对夹式、支耳式和双法兰蝶阀

MSS SP-67        蝶阀

MSS SP-68        高压偏心蝶阀

ISO 17292         石油、石化及炼油工业钢制球阀

GB/T 12238        法兰和对夹连接蝶阀

JB/T 8527         金属密封蝶阀

SHELL SPE 77/106  按 API608/EN593/MSS SP67 软密封蝶阀

SHELL SPE 77/134  按 API608/EN593/MSS SP67/68 偏心蝶阀

锻钢阀标准:

API 602  法兰端、螺纹端、焊接端和加长阀体连接端紧 凑型闸阀

BS 5352/ISO15761     50mm及以下钢制闸阀、截止阀和止回阀

SHELL SPE 77/101     按ISO15761钢制闸阀、截止阀和止回阀

低温阀标准:

BS 6364 低温阀门

SHELL SPE 77/200   -50℃ 以下阀门

SHELL SPE 77/209   0 ~ -50℃ 阀门

API、DIN、BS、GB结构比较:

API 600和BS1414、BS1873、BS1868、BS5351对阀门的结构规定最为详细

DIN 闸阀标准EN1984对结构未做具体的规定

新版的GB/T12234基于对API600标准的等效采用

阀门常用连接端形式

FF  ——— Flat Face 平面法兰连接(150LB常用)

RF  ——— Raised Face凸面法兰连接

RTJ ——— Ring Joint榫槽式连接(梯形槽)

SW  ——— Socket welding承插式连接

NPT ——— NPT螺纹连接

WAFER —— 对夹式连接

BW长型—— Butt-Welding 对焊端长型连接

BW短型—— Butt-Welding 对焊端短型连接

DIN标准现采用EN标准结构长度

    EN 558-1 PN法兰连接阀门结构长度(代替DIN 3202)，EN 558-2 CLASS法兰连接阀门结构长度(代替BS2080)，EN 12982 对焊端阀门结构长度(代替DIN 3202) ，DIN标准的结构长度包含API阀门的结构长度与GB的结构长度基本一致

   EN 558-2 CLASS法兰连接阀门结构长度与ASME B16.10一致，大多数DIN阀门用户习惯用DIN3202 中F系列结构长度值

如:

Gate ：PN16-25---- F5 series       PN40-100----F7 series

Globe ：PN10-40----F1 series       PN63-160----F2 series

Check ：PN10-40----F1 series       PN63-160----F2 series

Ball ：PN10-40 DN10-100----F4 series    DN125-300----F5 series

阀门连接端标准

ASME B16.10     阀门的结构长度

ASME B16.5      钢制法兰和带法兰的管件

ASME B16.47     大直径钢制法兰

MSS SP-44       钢制管线法兰

API 605         紧凑型法兰

ASME B16.25     对焊端部

ASME B16.11     承插和螺纹端锻造管件

ASME B36.10     焊接和无缝钢管

法兰比较：

老版的DIN标准法兰采用DIN2501标准(PN法兰)，新版的DIN标准采用EN1092-1 PN法兰，但也可包含有CLASS法兰。

DIN2501法兰与GB法兰和HG欧洲体系法兰基本一致。

DN15~50 不同压力PN10~40的法兰相同.

BS标准采用BS 1560 CLASS法兰与ASME B16.5法兰一致，也可采用BS 4504 PN法兰。

API标准一般采用RF、RTJ法兰；DIN标准和GB 一般压力

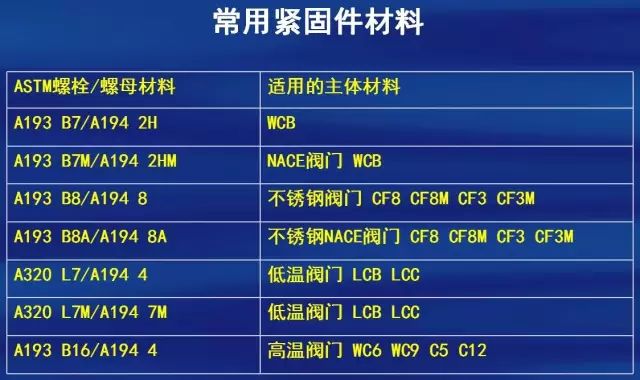

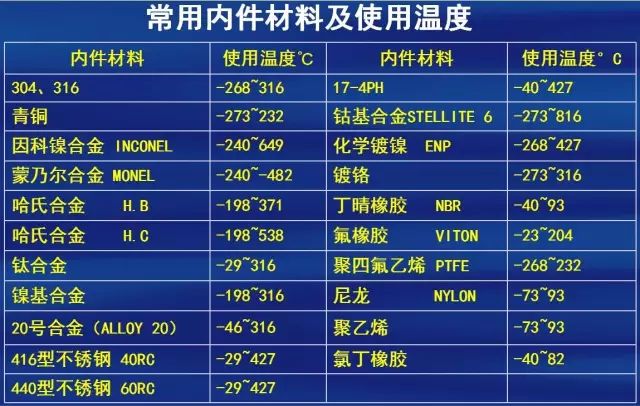

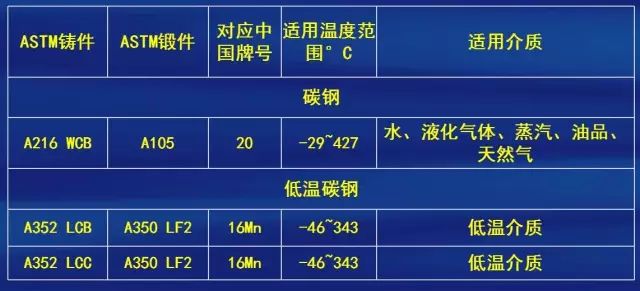

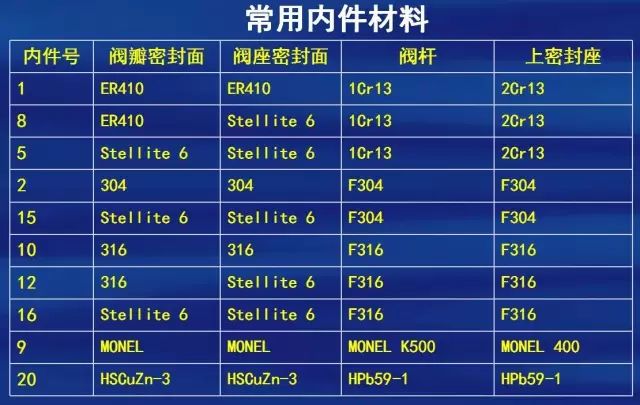

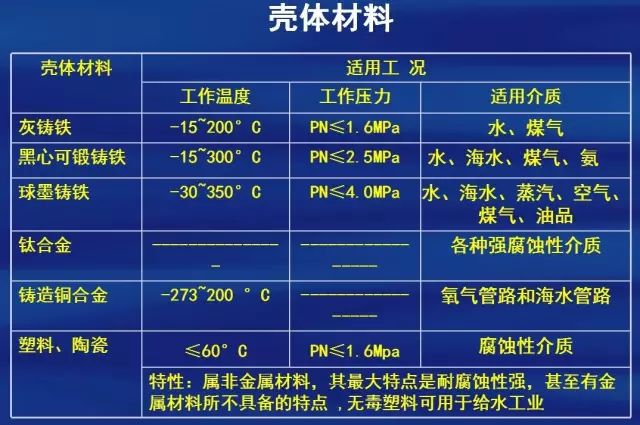

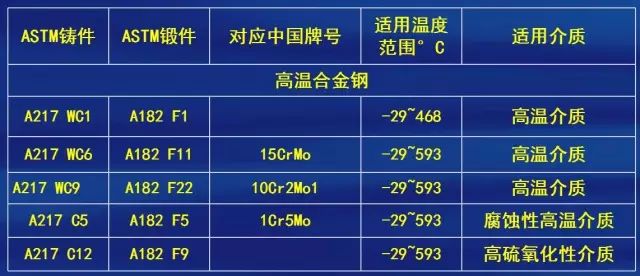

阀门常用材料

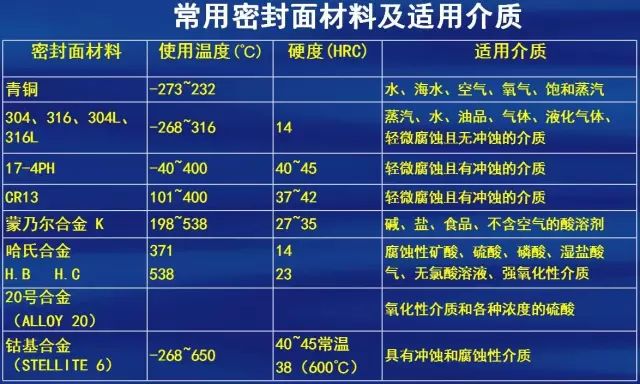

密封件材料

填料：

成型石墨圈：-250~650℃

夹不锈钢丝编制柔性石墨: -250~650℃

四氟乙烯浸石墨: -200~280℃

低泄漏石墨组合填料: -250~650℃

PTFE: -200~200℃

中腔垫片：

PTFE板

石墨板

强力石墨垫

齿形垫

含石墨不锈钢缠绕垫

含PTFE不锈钢缠绕垫

RTJ金属垫

压力密封金属密封环

O形圈：

NBR       ：-30~121℃

EPDM      ：-45~120℃

VITON A   ：-30~204℃

VITON B   ：-30~204℃

VITON AED ：-30~204℃

HNBR      ：-30~180℃

软密封阀座：

PTFE                     ：-200 ~ 200℃

PCTFE                    ：-250 ~ 150℃

NYLON 1010               ：    ~  20℃

NYLON PA12               ：-50  ~ 120℃

DEVLON V                 ：-100 ~ 150℃

PEEK                     ：-100 ~ 260℃

对位聚苯(Polyphenylene)  ：    ~ 400℃

阀门检验标准

API 598         阀门检查和试验

ISO 5208        工业阀门压力试验

BS EN 12266-1   代替 BS6755-1 工业阀门压力试验

JB/T 9092       阀门的检验与试验

SHELL SPE77/302 通用阀门材料、检查和证书要求

SHELL SPE77/303 特殊工况阀门材料、检查和证书要求

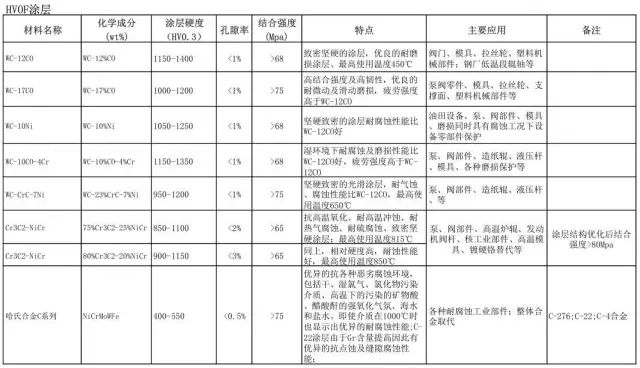

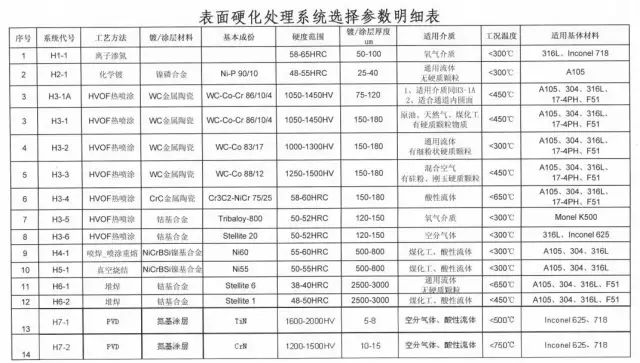

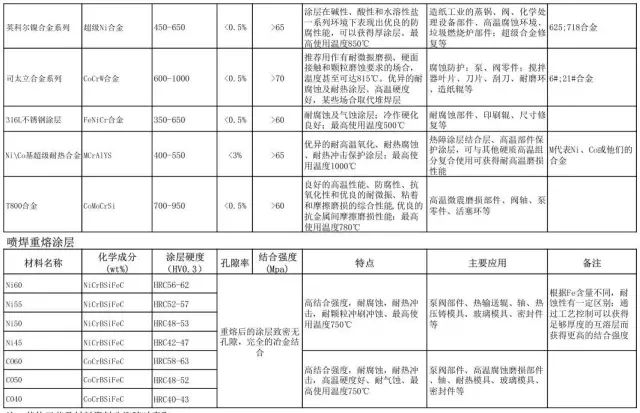

常用阀门金属表面硬化处理方式

电焊技术要求

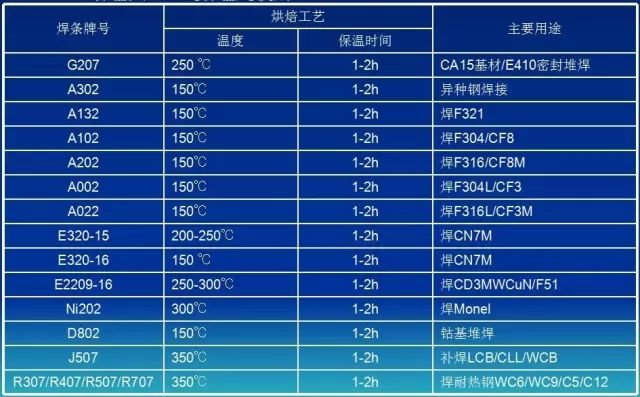

1.焊条使用前的管理

 焊条在使用前需经烘焙处理(如下表)，烘焙好后的焊条需装入保温筒，进行100~150℃保温处理，边保温边使用。

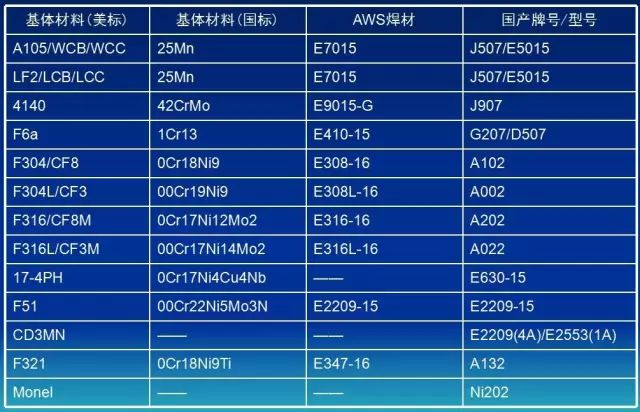

2.常用材料焊材选用表
