放大器的传递函数_一文读懂:什么是运算放大器?

许多教材和参考指南将运算放大器(运放)定义为可以执行各种功能或操作(如放大、加法和减法)的专用集成电路(IC)。虽然这个定义没有错,但仍需注重芯片的输入引脚的电压。

当输入电压相等时,运算放大器通常在线性范围内工作,而运算放大器正是在线性范围内准确地执行上述功能。然而,运算放大器只能改变一个条件来使输入电压相等,即输出电压。因此,运算放大器的输出通常以某种方式连接到输入,这种通常被称为电压反馈。

本文解释一个通用电压反馈运算放大器的基本操作

1

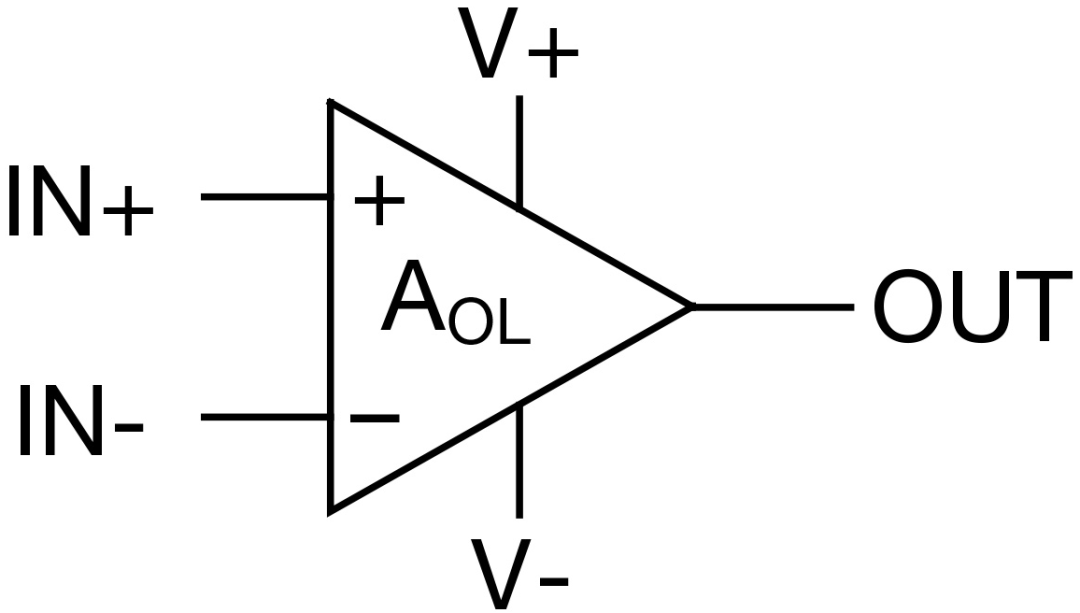

图1描述了运算放大器的标准示意图符号 —— 有两个输入端(IN+/IN-)、一个输出端(OUT)和两个电源端(V+/V-)。这些端的名称可能因制造商而异,甚至单个制造商也可能使用不同的名称,但它们仍然是相同的五个端。 f5780f4c07bca3468f7d44a923d9d276.png 图1:通用型运算放大器示意图符号 例如,您可能会看到Vcc或Vdd而不是V+,又或者,您可能会看到Vee或Vss而不是V-。电源端子的其他标签会有所不同,因为它们指的是器件内部的晶体管类型。 例如,当在运算放大器内部使用双极结型晶体管(BJT)时,电源对应于BJT的集电极和发射极:Vcc和Vee 。在运算放大器内部使用场效应晶体管(FET)时,电源标签与FET的漏极和源极相对应:Vdd和Vss 。 如今,许多运算放大器同时包含BJT和FET,因此V+和V-是常见的标签,与器件内部的晶体管无关。简言之,不要太在意引脚标签,只要理解它们的作用即可。 等式1表示运算放大器的传递函数: b73ff8d7a159e056ff9671a5093e44e3.png (1) 在等式1中, AOL被称为“开环增益”。在现代运算放大器中,它通常是一个非常大的值(120dB或1,000,000V/V)。 例如,如果IN+和IN-之间的电压差仅为1mV,运算放大器将尝试输出1000V!在这种配置中,运算放大器不在线性区域内工作,因为输出不能使输入彼此相等(记住,理想情况下In+等于In-)。因此,运算放大器需要一种方法来控制开环增益,即通过负反馈来实现。

2

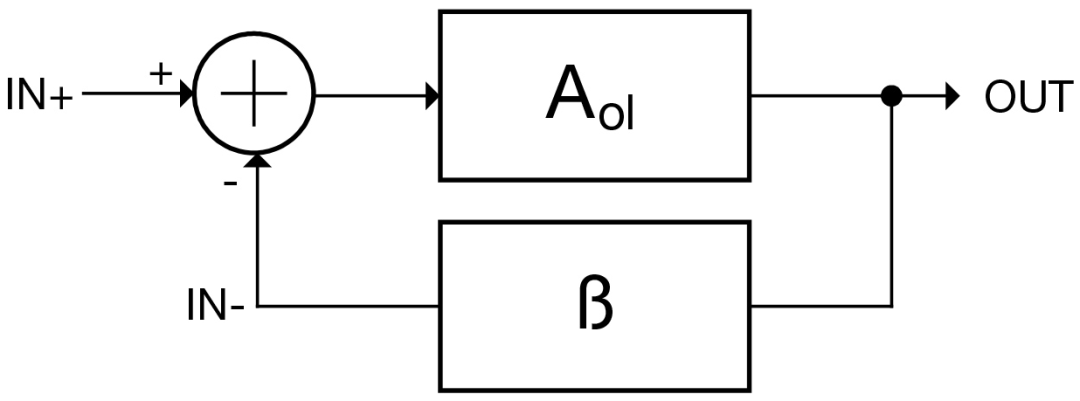

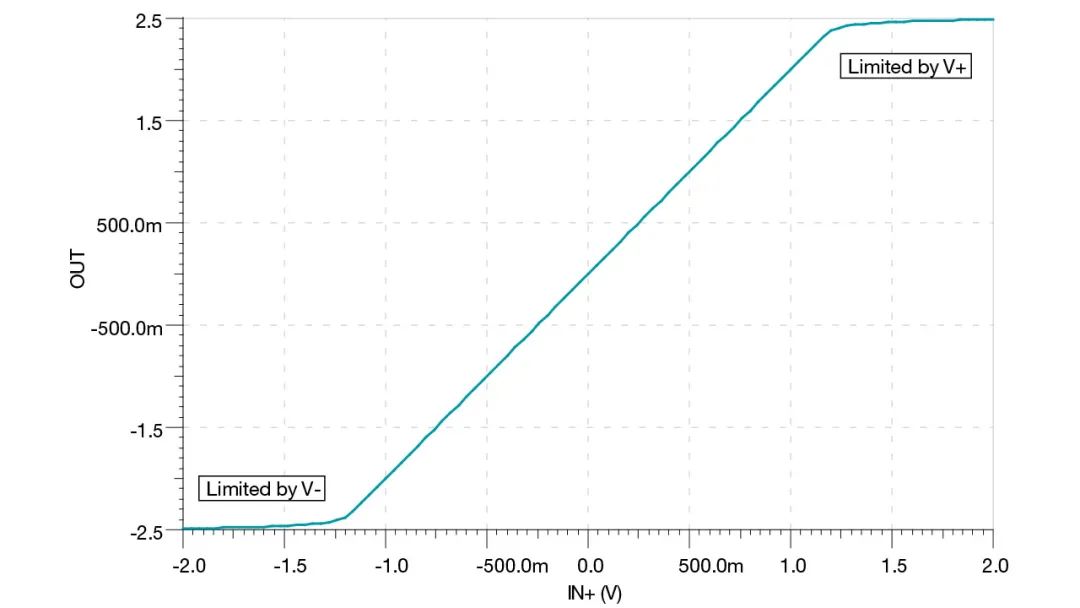

图2描述了作为反馈控制系统一部分的运算放大器。您会注意到输出OUT通过一个标记为 ß 的块反馈到负输入IN-。ß 被称为反馈因子,通常使用电阻来降低输出电压。 4e303a1788578d8c28224d195db302ad.png 图2:负反馈运算放大器 图3比较了开环运算放大器和负反馈运算放大器。采用的运放是近乎理想的运放,加了电源来限制输出电压。 注意,对于左侧的开环配置,输出几乎等于正电源(V+)。这是因为输入引脚之间有一个很小的差异(100mV)。这种小电压被开环增益放大,开环增益会强制输出到其中一个电源电压。 在图3右侧的负反馈或闭环电路中,运算放大器输出上的分压器需要200mV的输出电压,以便使反相和同相输入相等。 796926394b9edef31a547732d72a4659.png 图3:开环(左)与负反馈(右) 输入电压的放大称为增益。它是反馈回路中电阻值的函数。等式2描述了图3中右边电路的增益方程,这就是所谓的同相放大器。您将看到计算出的输出电压与仿真相符。 c957b68c2e6f6b4d9dea8e73c624eb68.png 运算放大器的输出受到电源电压的限制。图4是图3中同相放大器的输出电压与输入电压的关系图。注意当输出接近正负电源时,输出由于饱和受限。 4c0097a02c345668b66b8641878ae8c4.png 图4:同相放大器电路的输出与输入电压 由于这个限制,在图5中可以看到,随着输出接近电源,输入引脚之间的电压差Vdiff增加。只有当输入几乎相等时,运算放大器才在线性区域工作。 393da17867774f895d586b510b193360.png 图5:同相放大器电路的 Vdiff 和 IN+

3

这就是运算放大器的基本原理:只有当输入引脚的电压相等时,运算放大器才是线性的。然而,为了实现这一点,运算放大器只能调整其输出电压。输出摆幅限制会导致输入电压差增大,从而导致非线性。 f3faefce85cb7245b39f85828453092c.png b0872f9a4b8a710cfa10a096fc65c0bd.png 扫码入群 扫码添加管理员微信
