今天我们来说说罗斯蒙特变送器如何接线通电和接地，在接线前我们应选择使用屏蔽双绞线电缆以便获得最佳效果。使用 24 AWG 或更大标号的导线，长度不超过 5000 ft. (1500 m)。若适用，安装接线线路时配装滴水环。配备滴水环时，使其底端低于导管连接件和变送器外壳。

A. 24 Vdc 电源

B. R≧250

C. 电流表 (可选)

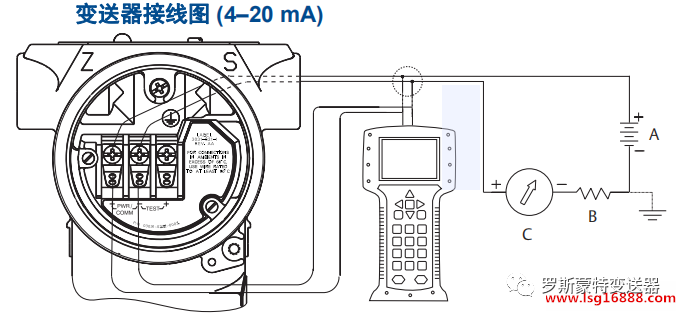

根据以下步骤，为变送器布线：

1. 卸下现场端子侧的外壳封盖。

2. 将正极引线连接至 “+” 端子 (PWR/COMM)，并将负极引线连接至 “-” 端子。

3. 将外壳接地以符合当地接地法规要求。

4. 确保正确接地，务必要让仪表电缆屏蔽。

a. 收拢到一起并进行绝缘，以防与变送器外壳接触。

b. 如果将电缆穿过接线盒，则将电缆连接到下一个屏蔽件。

c. 与电源的接地端连接良好。

5. 如果需要耐瞬变电压保护，请参见“ 耐瞬变电压保护端子块的接地 ” 说明。

6. 塞住和密封未使用的导管连接器。

7. 更换外壳封盖。
特别注意：

除非将 3051 型变送器正确接地，否则安装耐瞬变电压保护端子块不提供耐瞬变电压保护。

不要在导管中或开放电缆桥架上同时进行信号电缆布线和电力电缆布线，或在重型电气设备附近布线。

不要将有电的信号线连接至测试端子。电源会损坏端子块中的测试二极管。

A. 将屏蔽件和屏蔽线绝缘

B. 将暴露的屏蔽线绝缘

C. 将屏蔽件连接回电源接地端

耐瞬变电压保护端子块的接地

电子元件外壳的外部以及端子隔室的内部提供了接地端子。这些接地端子在安装了耐瞬变电压保护端子块时使用。建议使用 18 AWG 或更大标号的导线将外壳接地件连接至接地端 (内部或外部)。

如果当前未针对加电和通信对变送器进行接线，请按接线与通电 ，步骤 1 到 7 操作。若已将变送器正确接线，请参见上图中说明的内部和外部瞬变接地位置。
