本论文基于单片机设计并实现了一套功能完善的人脸识别门禁系统。该系统结合了STM32和人脸识别技术,旨在提高门禁管理的效率,并确保人员的安全和健康。系统硬件设计采用了STM32单片机作为主控芯片,并集成了人脸识别模块、WIFI模块和刷卡识别模块,以提供多种进出门方式。软件设计方面,论文详细介绍了人脸识别算法和门禁控制的实现原理。
通过人脸识别算法,系统能够快速准确地识别人脸,并与数据库进行匹配,判断权限。根据人脸识别结果,系统将控制闸门的开启或关闭。通过测试和实验,证实了本系统的可靠性和实用性。系统能够准确识别人脸,从而达到安全管理的目的。此外,系统还支持刷卡功能,提供了多种进出门方式,提高了便利性。
总结来说,本论文设计并实现了一套基于单片机的人脸识别门禁系统,结合了人脸识别技术,实现了智能化的门禁管理。系统具有准确、快速的人脸识别功能,保障了安全需求。同时,系统支持刷卡功能,提供了多种进出门方式,提高了便利性。本研究成果对于智能门禁管理具有重要意义。
关键词:单片机;人脸识别;门禁系统
2.2.1 功能需求分析
公司门禁系统是一种基于单片机的智能系统,旨在实现对公司内部出入人员的安全管理和控制。功能需求分析,需要考虑系统应具备的基本功能和特性,以满足公司门禁管理的需求。
门禁控制系统:实现对门禁设备的控制,包括开启、关闭门禁通道等操作,确保门禁系统的正常运行。
卡片识别:允许员工使用特定的门禁卡进行刷卡,系统能够识别卡上的信息,核实卡的合法性,并按照用户的权限来决定是否开门。
人脸识别:让员工可以利用脸部的特征来进行辨识,这个系统是通过一个摄像头来获取员工的脸部照片的,进行比对验证,确认身份后开启门禁。
报警功能:当发生异常情况时,如未授权人员尝试进入、门禁设备故障等,系统能够及时报警,保障公司安全。
2.2.2 性能需求分析
公司门禁系统是一种重要的安全设备,基于单片机的设计可以提供可靠的性能。首先,单片机的高集成度和低功耗使得门禁系统能够长时间稳定运行。其次,门禁系统的设计应考虑到快速响应的需求,单片机可以通过高速处理来实现快速的识别和验证,确保用户能够快速进出[12]。此外,门禁系统需要具备一定的扩展性,单片机的GPIO口可以方便地连接各种传感器和执行器,满足不同场景下的需求。另外,门禁系统的稳定性和可靠性也是至关重要的,单片机的实时操作系统可以保证系统的稳定运行,并通过备份和恢复机制来保证数据的安全性,避免信息丢失和系统故障[13]。综上所述,基于单片机的公司门禁系统设计具有高性能、快速响应、良好的扩展性、稳定可靠等特点。
2.3 系统的整体架构
基于单片机的公司门禁系统的设计与实现,系统整体架构包括硬件设计和软件设计两个主要部分。硬件设计方面,本系统以STM32为核心,并通过多种传感器、执行机构来完成访问控制,软件设计方面,系统包括权限管理模块、门禁控制模块和报警模块等功能模块,通过软件实现对门禁系统的管理和控制。整体架构设计合理,功能完善,能够有效地保障公司的安全管理需求。系统的整体框图,如图2.1所示。

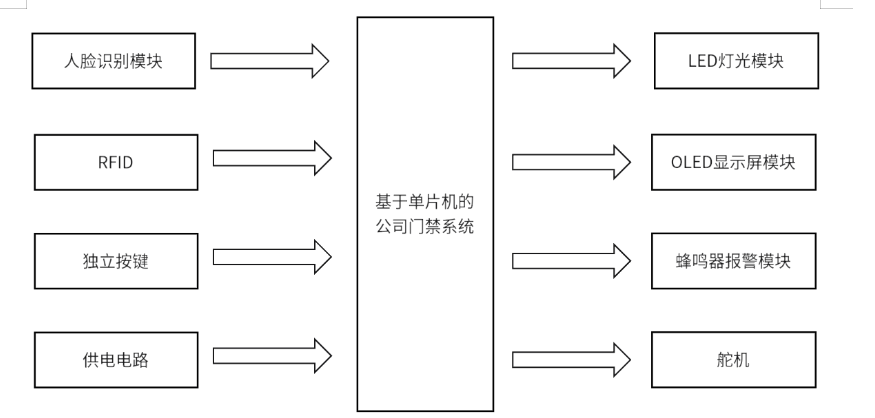

图2.1 系统整体框图
公司门禁系统是一种用于管理和控制员工出入的智能系统,基于单片机的设计可以实现门禁系统的可靠性和实用性。在公司门禁系统的设计中,感知层和应用层起着至关重要的作用。
感知层是门禁系统中与外部环境交互的部分,主要包括传感器和执行器。传感器通过对访问控制单元的访问控制,实现对访问控制单元的访问控制。而执行机构就是按照系统中的命令来进行对应的操作,比如控制门的开关。在公司门禁系统中,常用的传感器包括RFID、人脸识别等,用于检测员工的出入情况和身份验证。执行器则可以是电磁锁等设备,用于实现门的开关控制。
应用层是门禁系统中的核心部分,负责处理感知层传输过来的数据,并根据系统的逻辑进行处理和决策。在公司门禁系统中,应用层需要实现诸如员工身份验证、门禁控制等功能。其中,员工身份验证是应用层的核心功能之一,通过与数据进行比对,确定员工的身份是否合法。门禁控制则是根据身份验证结果,控制门的开关。
综上所述,感知层和应用层是公司门禁系统中至关重要的两个部分,感知层是对外界状况的感知,应用层负责处理和控制系统的运行。它们共同协作,实现了公司门禁系统的正常运行和安全管理。
硬件电路设计
3.2.1 主控电路设计
基于STM32F103单片机的公司门禁系统电路设计主要包括与门禁相关的各种传感器、执行器和通信模块的接口设计。其中,该系统以STM32F103为核心,并与各模块相连,共同完成门禁系统。在电路设计中,需要考虑到传感器的接口方式、通信模块的选择以及执行器的驱动电路设计,保证门禁系统的稳定运行和可靠性。

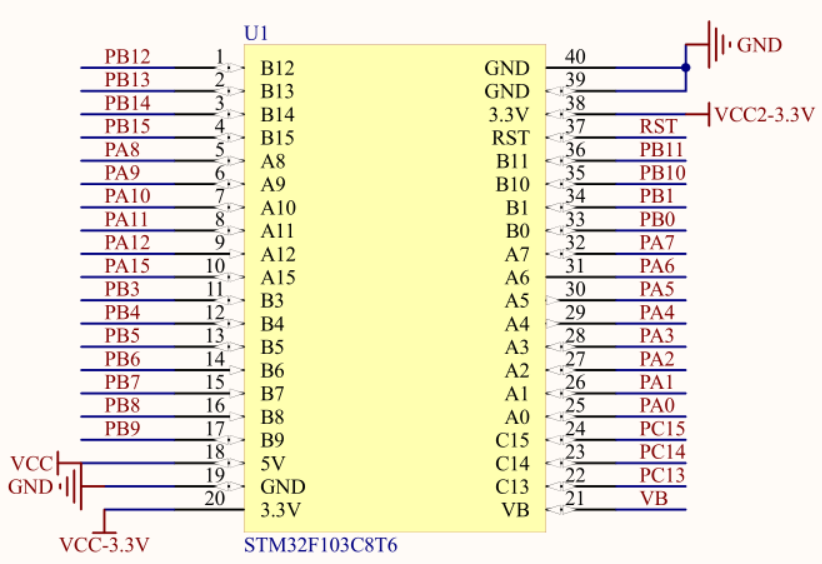

图3.1 单片机最小系统
3.2.2 人脸识别电路设计

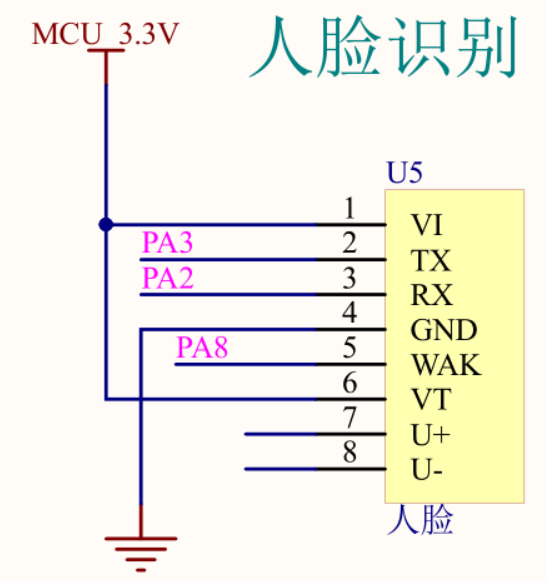

TX510人脸识别电路设计是基于单片机的公司门禁系统中关键的部分之一。该电路结合STM32F103C8T6单片机,通过串口通信与TX510人脸识别模块进行连接。通过TX510人脸识别电路设计,公司门禁系统可以实现高效、安全的员工进出管理,提升企业的安全性和管理效率。如图3.2为人脸识别模块的电路图。
图3.2 TX510人脸识别电路图
3.2.3 液晶屏显示模块电路设计

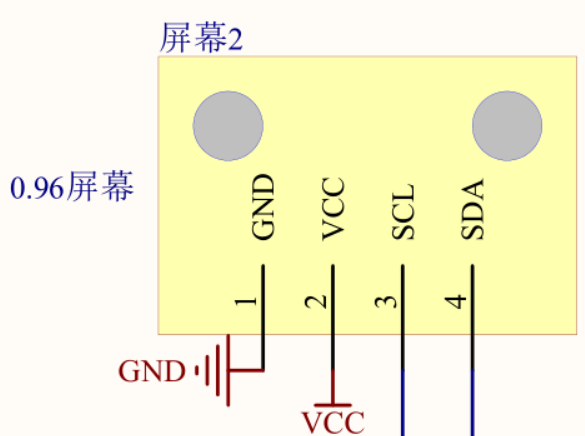

这一次所选用的显示电路是OLED液晶显示屏。本发明的显示屏采用点阵式取字模式进行显示,这种显示屏的显示比较清晰,并且这种液晶显示屏的价格也比较便宜,此次选择4脚的显示屏是通过IIC进行通信,更加节省单片的GPIO资源。

图3.3 显示模块电路
3.2.4 RFID射频IC感应电路设计

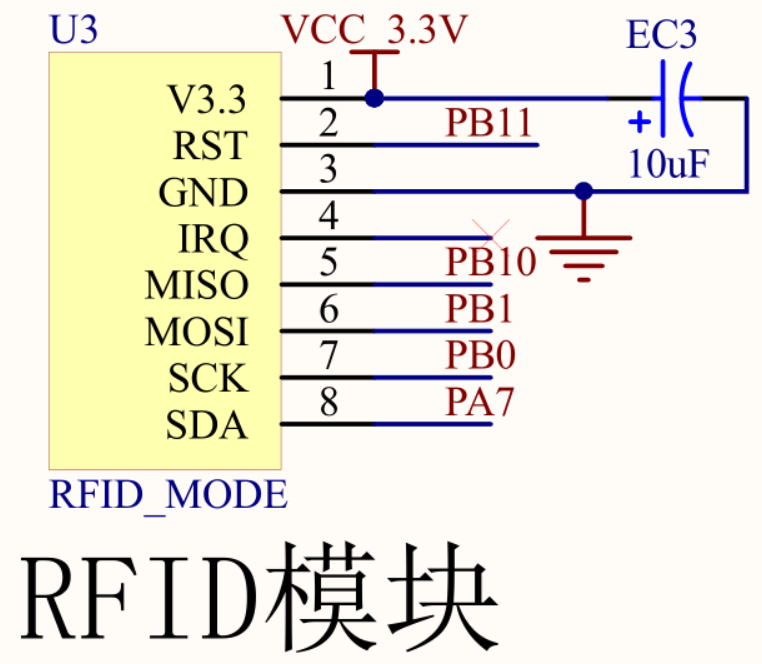

基于单片机的公司门禁系统,RFID射频IC感应电路设计是关键的一部分。该电路需要实现对RFID射频IC卡的识别和读取,通过合适的天线和射频模块实现与IC卡的通信。如图3.4所示。

图3.4 RFID射频IC感应电路
3.2.5 舵机电路设计
公司门禁系统中,舵机电路设计至关重要,其作用是控制门禁设备的开关,实现对门的远程控制。在设计中,舵机与单片机的连接方式,采用PWM信号控制舵机的转动角度,同时,舵机的电源供应和保护电路的设计尤为关键,确保舵机稳定可靠地工作。如图3.5所示。

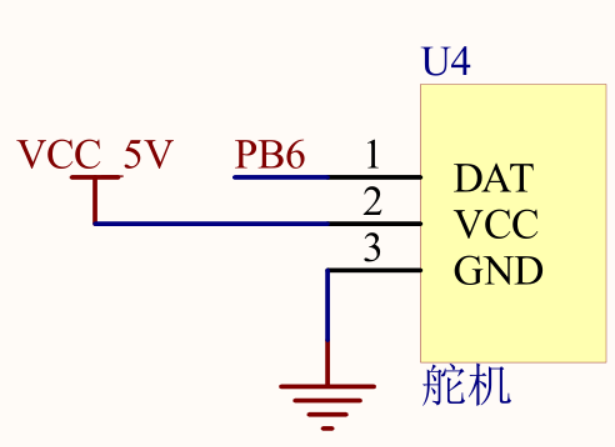

图3.5 舵机电路设计
4 系统程序设计
4.1 编程软件介绍

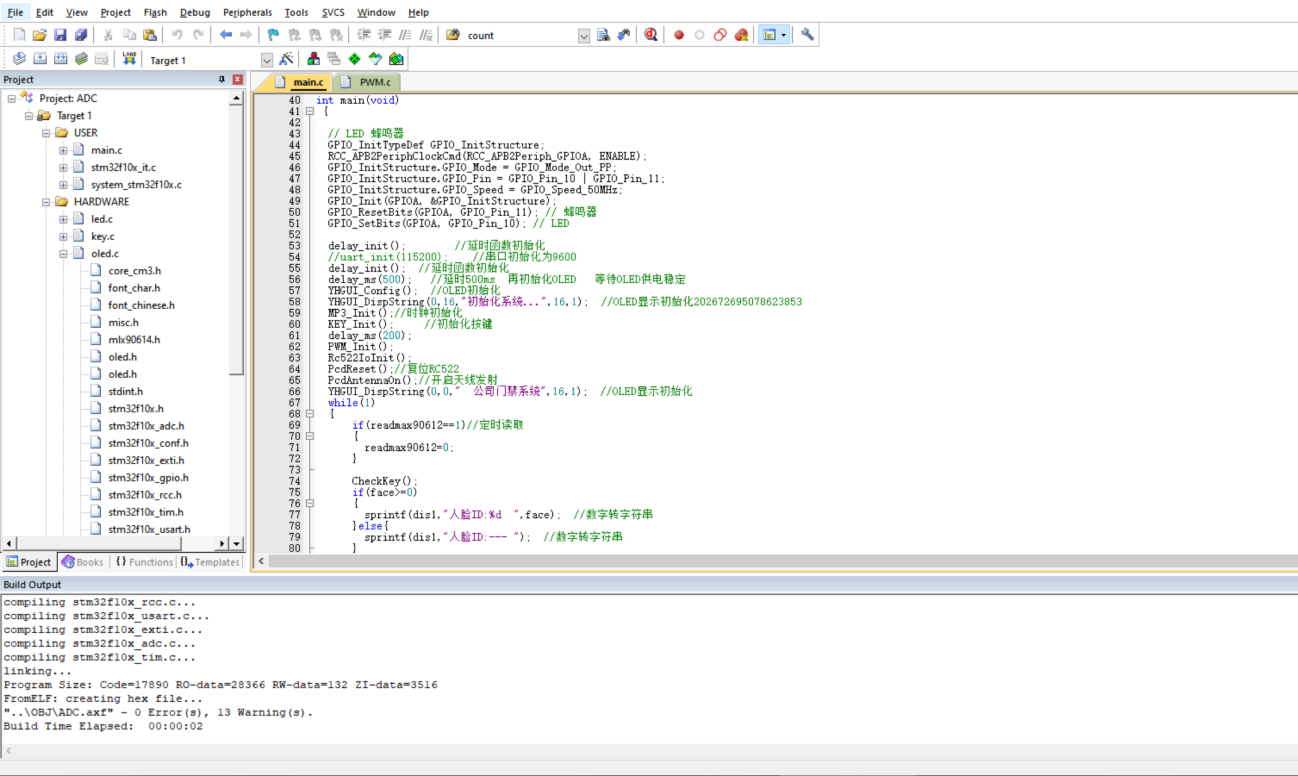

本设计所用到的编程软件为Keil5,其界面如图4.1所示:
图4.1 Keil5开发界面
5 系统实现
5.1 电路总图
首先,将线路焊在了集成面板上,一共有几个部件,一是电源模组,按照顺序将电源插座和指示灯焊好,然后插上电源,指示灯亮起,说明电源模组的检测是正确的。第二个环节为显示器模组,在完成排针键合上后,再将OLED显示器插在排针板上。第三个环节为微控制器设计,以STM32F103C8T6为核心设计了一套微控制器。第四个环节为独立的按钮控制模块。第五部分为RFID射频IC模块,第六部分为蜂鸣器,第七部分是人脸识别模块,第八部分为LED灯,第九部分为舵机。焊接完整实物图,如图5.1所示。

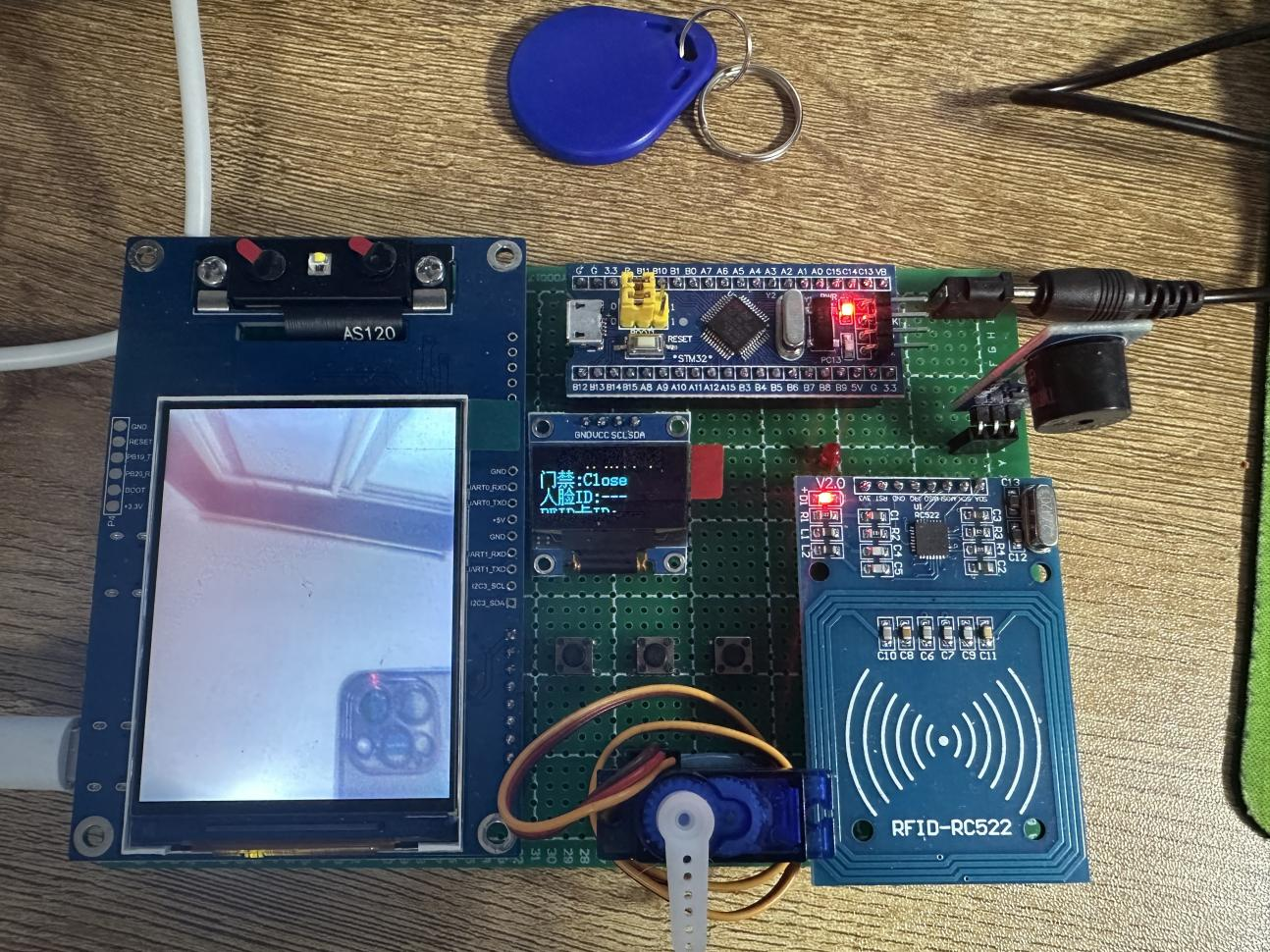

图5.1 电路焊接总图
5.2 人脸识别模块

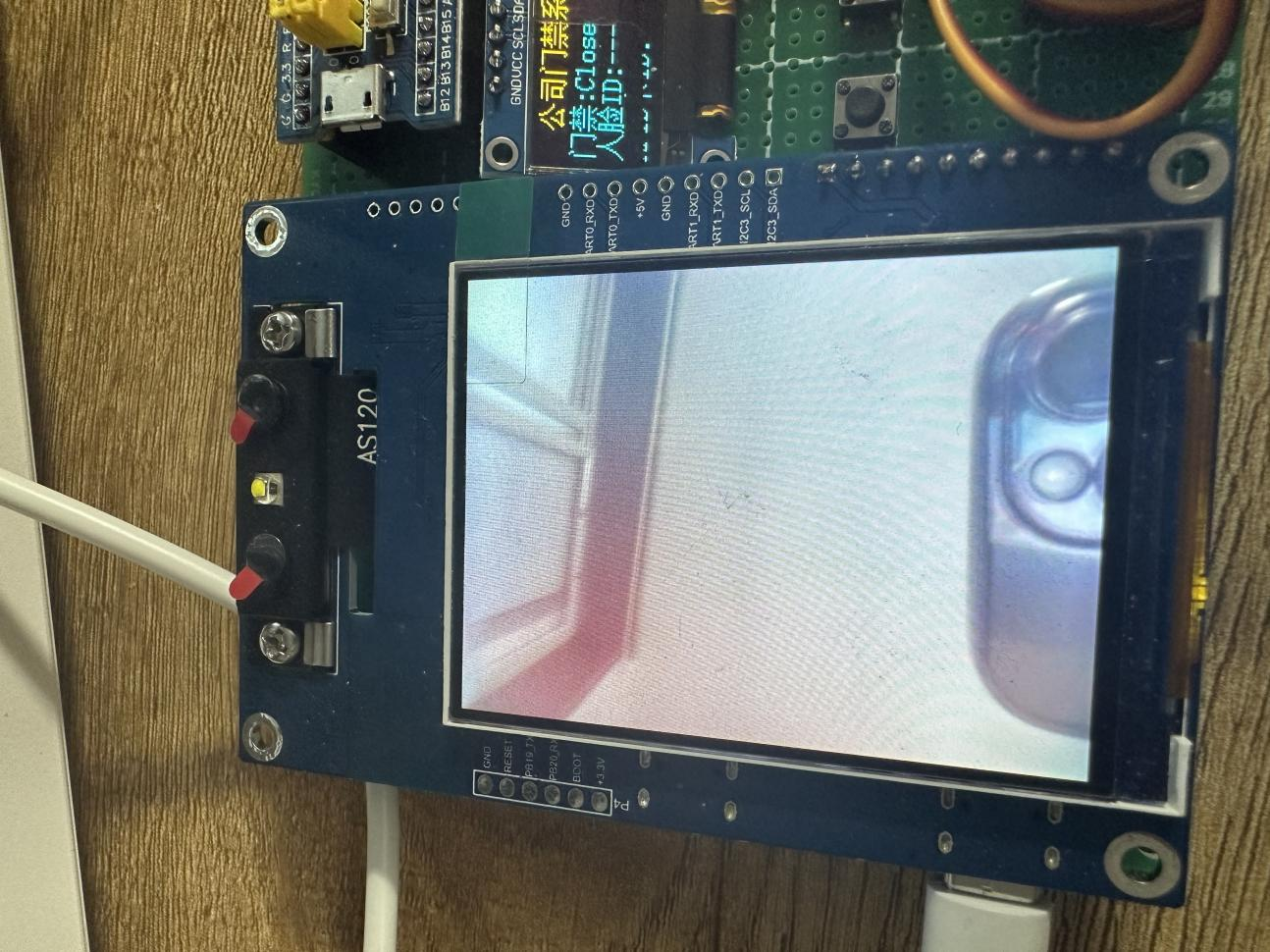

基于单片机的公司门禁系统,采用人脸识别技术,通过摄像头获取用户人脸信息,使用特征提取算法对人脸进行识别匹配,实现对员工出入的身份验证和门禁控制,确保门禁系统的安全性和便捷性,如图5.2所示。
图5.2 人脸识别模块
5.3 RFID模块

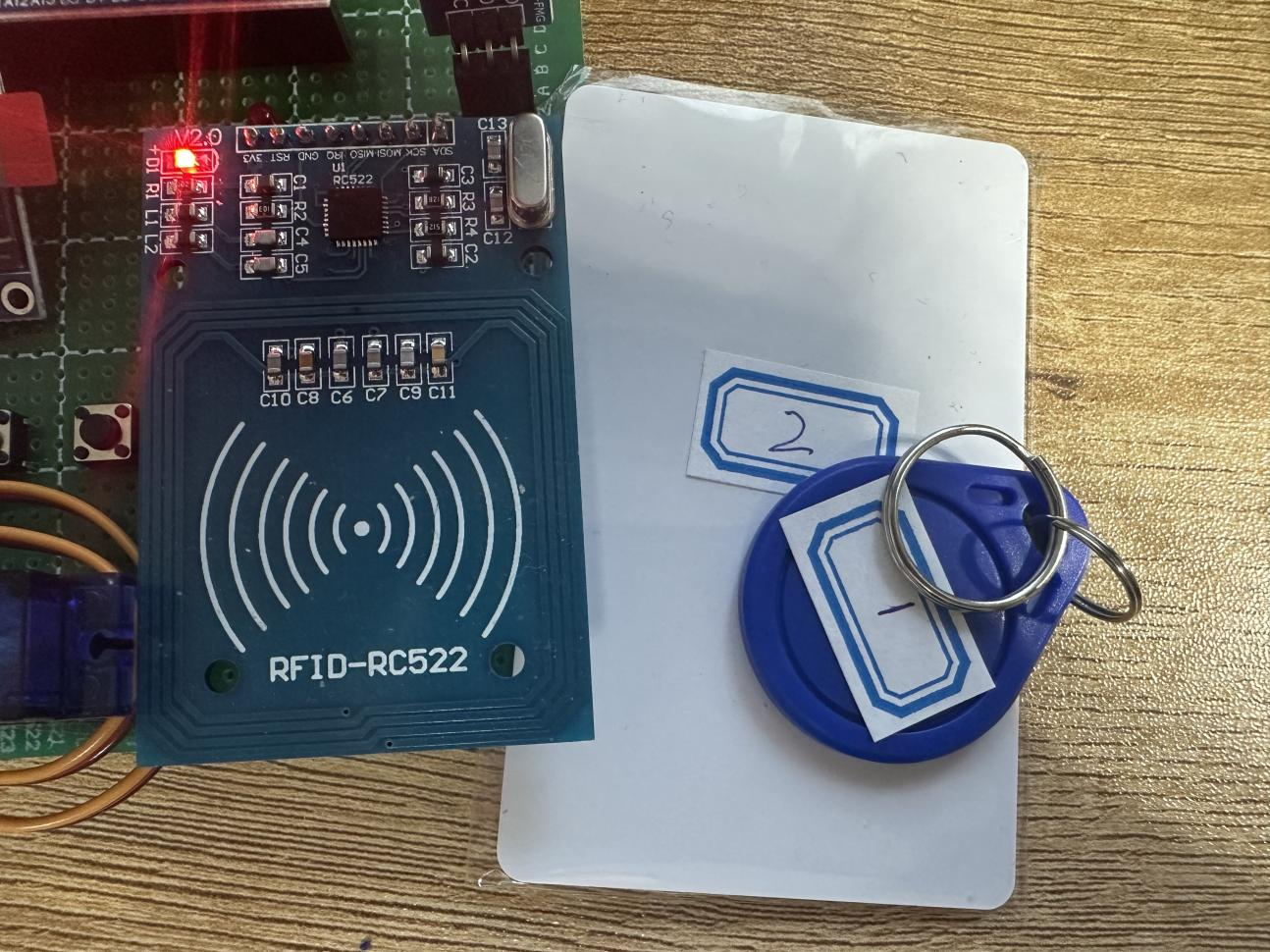

基于单片机的公司门禁系统采用RFID刷卡技术,实现了高效便捷的门禁管理。用户只需将带有RFID芯片的卡片靠近读卡器,系统即可自动辨识卡片信息,迅速完成验证并开启门禁。这种系统设计简洁、操作方便,适用于各类企业和机构的门禁管控需求。如图5.3所示。
图5.3 RFID刷卡
5.4 指示灯模块

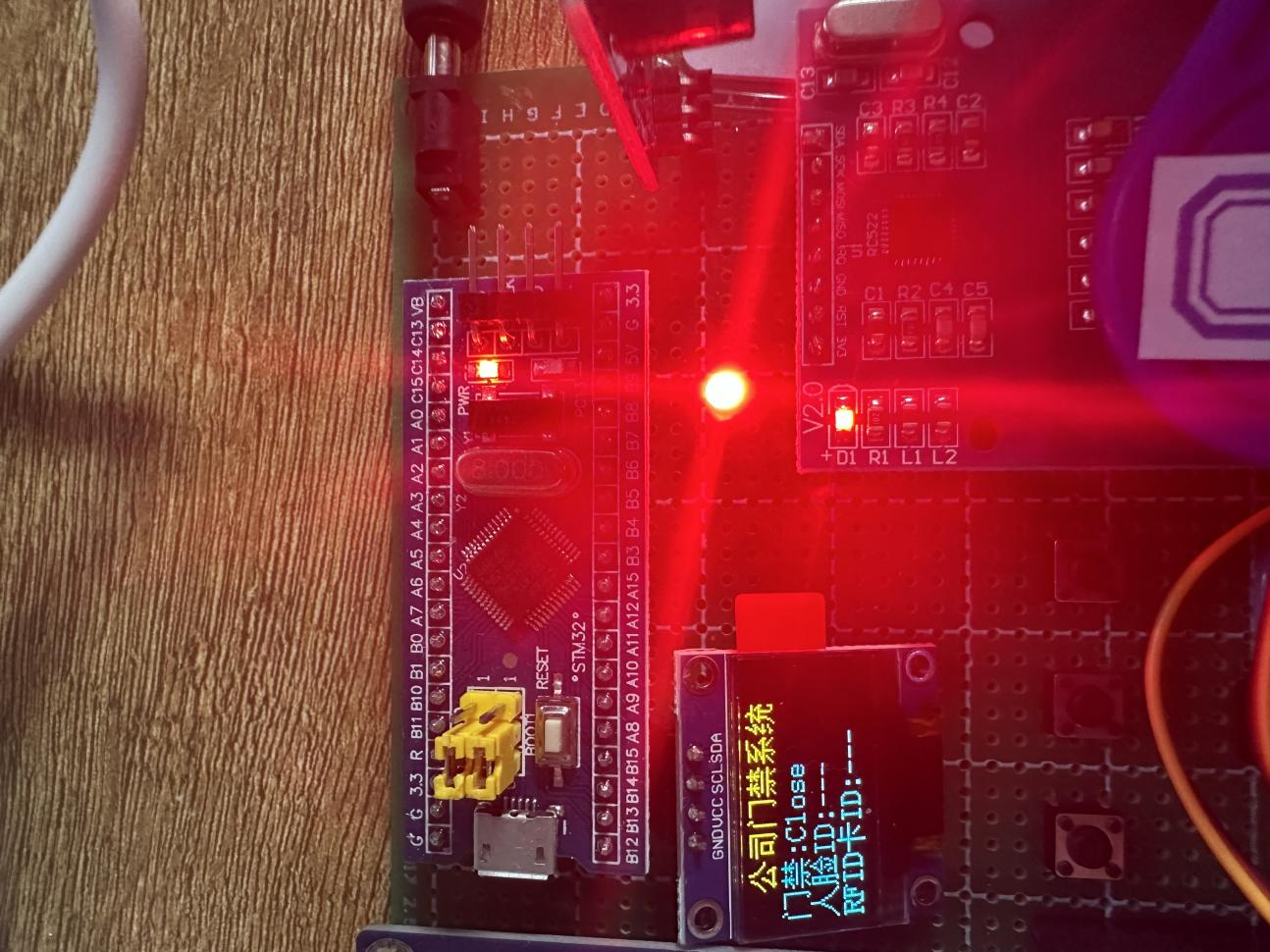

在人脸识别失败或刷卡失败的情况下,LED灯会点亮,并与蜂鸣器一起发出警报。如图5.4所示,为指示灯运行状态。
图5.4 指示灯运行状态
5.5 蜂鸣器模块

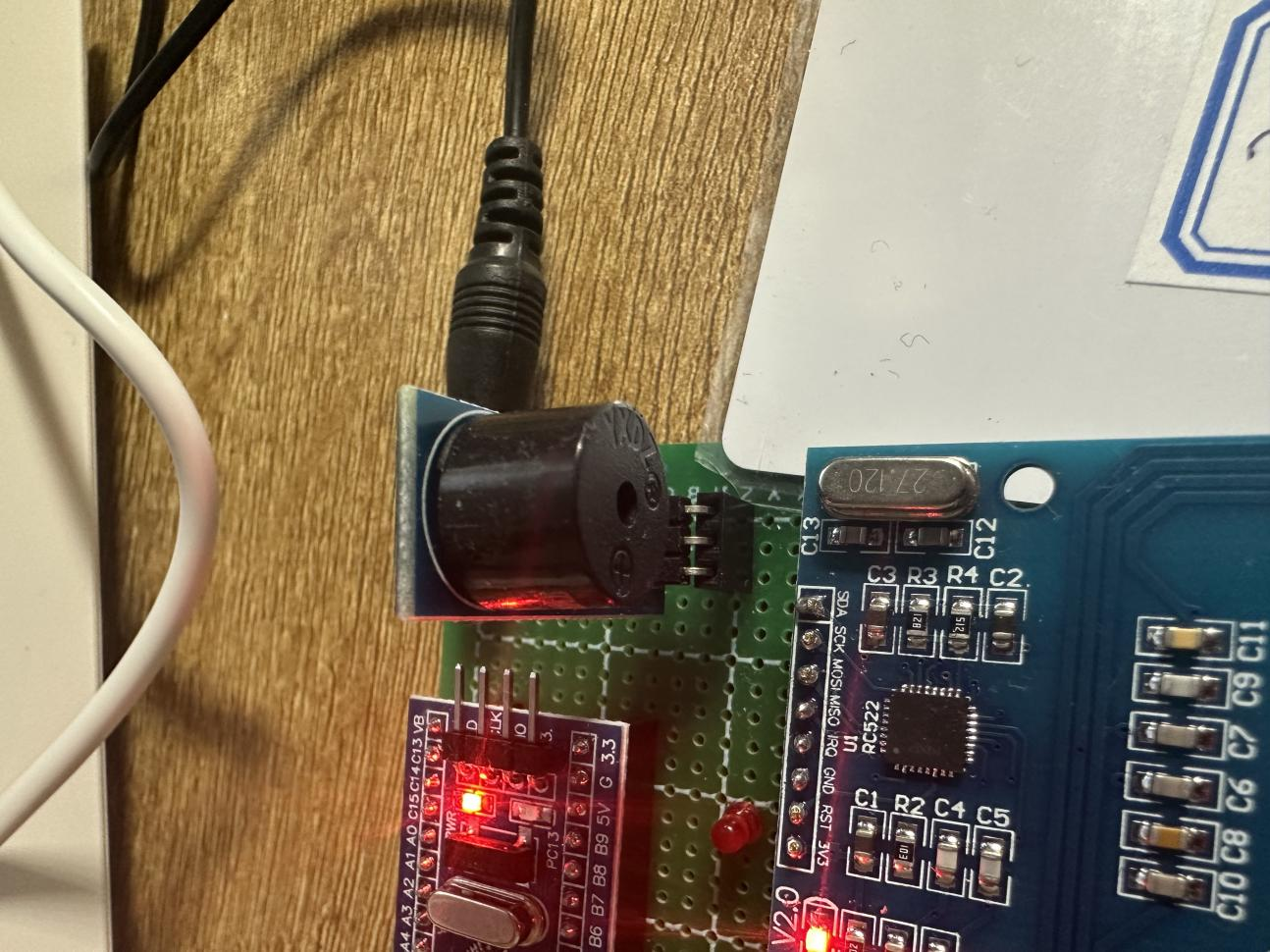

下图为蜂鸣器模块,在人脸识别失败或刷卡失败的情况下,单片机控制蜂鸣器发出警报,如图5.5所示。
图5.5 蜂鸣器模块
